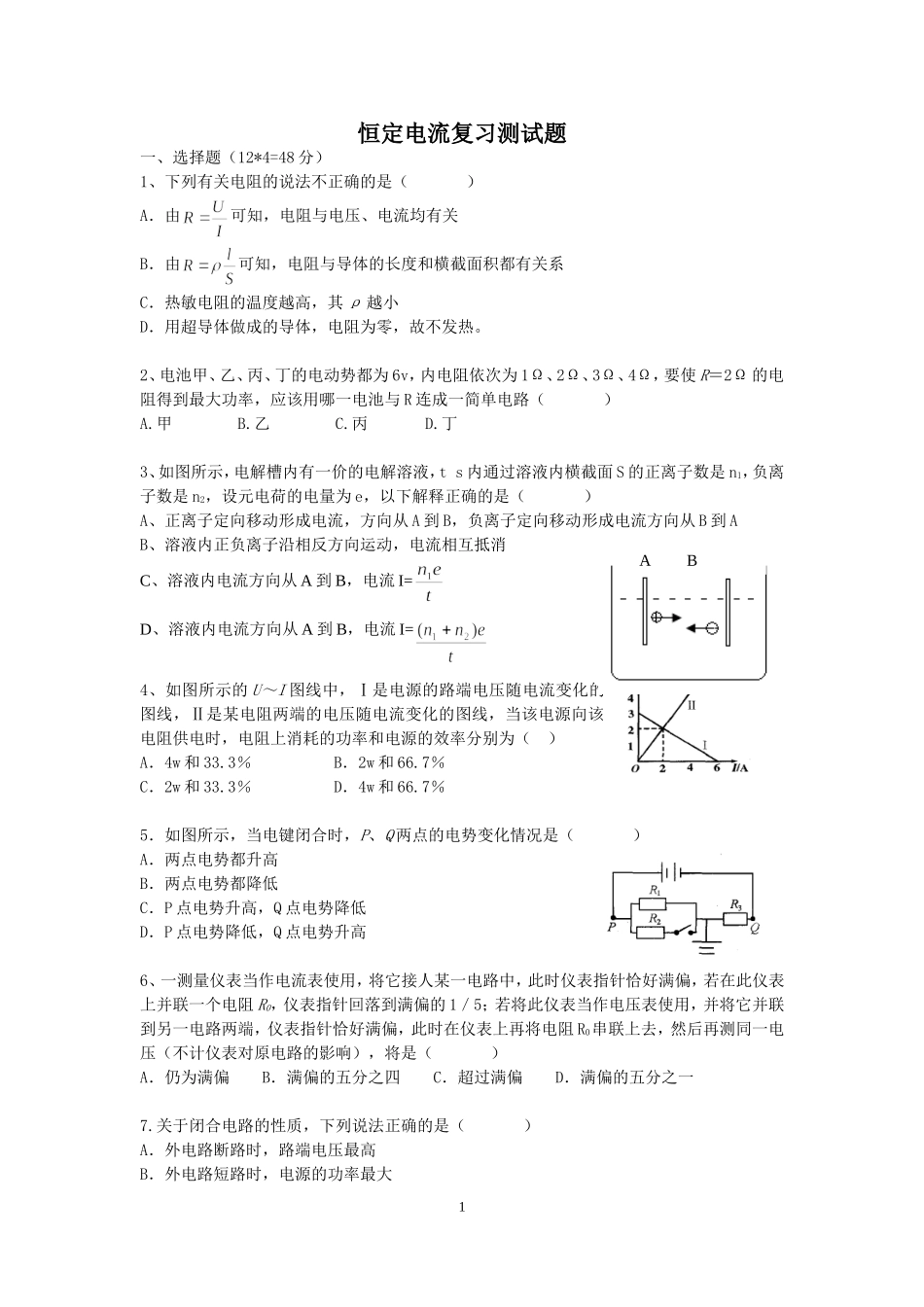

恒定电流复习测试题一、选择题（12*4=48分）1、下列有关电阻的说法不正确的是（）A．由可知，电阻与电压、电流均有关B．由可知，电阻与导体的长度和横截面积都有关系C．热敏电阻的温度越高，其ρ越小D．用超导体做成的导体，电阻为零，故不发热。2、电池甲、乙、丙、丁的电动势都为6v，内电阻依次为1Ω、2Ω、3Ω、4Ω，要使R＝2Ω的电阻得到最大功率，应该用哪一电池与R连成一简单电路（）A.甲B.乙C.丙D.丁3、如图所示，电解槽内有一价的电解溶液，ts内通过溶液内横截面S的正离子数是n1，负离子数是n2，设元电荷的电量为e，以下解释正确的是（）A、正离子定向移动形成电流，方向从A到B，负离子定向移动形成电流方向从B到AB、溶液内正负离子沿相反方向运动，电流相互抵消C、溶液内电流方向从A到B，电流I=D、溶液内电流方向从A到B，电流I=4、如图所示的U～I图线中，Ⅰ是电源的路端电压随电流变化的图线，Ⅱ是某电阻两端的电压随电流变化的图线，当该电源向该电阻供电时，电阻上消耗的功率和电源的效率分别为（）A．4w和33.3％B．2w和66.7％C．2w和33.3％D．4w和66.7％5．如图所示，当电键闭合时，P、Q两点的电势变化情况是（）A．两点电势都升高B．两点电势都降低C．P点电势升高，Q点电势降低D．P点电势降低，Q点电势升高6、一测量仪表当作电流表使用，将它接人某一电路中，此时仪表指针恰好满偏，若在此仪表上并联一个电阻R0，仪表指针回落到满偏的1／5；若将此仪表当作电压表使用，并将它并联到另一电路两端，仪表指针恰好满偏，此时在仪表上再将电阻R0串联上去，然后再测同一电压（不计仪表对原电路的影响），将是（）A．仍为满偏B．满偏的五分之四C．超过满偏D．满偏的五分之一7.关于闭合电路的性质，下列说法正确的是（）A．外电路断路时，路端电压最高B．外电路短路时，电源的功率最大1ABC．外电路电阻变大时，电源的输出功率变大D．不管外电路电阻怎样变化，其电源的内、外电压之和保持不变8．关于电源的说法，正确的是（）A．在电源内部从正极到负极电势逐渐提高B．电源向外提供的电能越多，表明电动势越大C．电动势表示电源将单位正电荷从负极移到正极时，非静电力做的功D．E=只是电动势的定义式而非决定式，电动势的大小是由电源内非静电力的特性决定的9、如图所示，已知直流电动机M的电阻是R，电源的电阻是r，当电动机正常工作时电压表的示数是U，电流表的示数是I.（）A.t秒钟内，电动机产生的热量是IUtB.t秒钟内，电动机消耗的电能是IUtC.电源电动势是IR+IrD.电源电动势是U+Ir10、如图所示，不计电表内阻的影响，由于某一个电阻断路，使电压表、电流表的示数均变大，这个断路的电阻可能是（）A．RlB．R2C．R3D．R411、如图所示，电源内阻不计，同一个未知电阻Rx，用甲、乙两种电路测量，将电压表的读数与电流表的读数之比称为测量值。甲图中两表的读数分别为3v、4mA；乙图中两表的读数分别为4v、3.6mA，由此可知（）A．用甲电路测量时测量值较接近RxB．用乙电路测量时测量值较接近RxC．电阻Rx为861ΩD．电阻Rx为750Ω12、在如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示．下列比值正确的是（）A．U1/I不变，ΔU1/ΔI不变B．U2/I变大，ΔU2/ΔI变大C．U2/I变大，ΔU2/ΔI不变D．U3/I变大，ΔU3/ΔI不变二、填空题。(本大题共3小题,共25分)13、如图所示，螺旋测微器的示数为mm,.电流表的读数为___________，电压表的读数为_____________。(每空3分,3*3=9分)2AV1V2V3R1R2PSε,r14、如图甲所示，为某同学测绘额定电压为2.5V的小灯泡的I—U特性曲线的实验电路图．⑴根据电路图甲，用笔画线代替导线，将图乙中的实验电路连接完整．(3分)⑵开关S闭合之前，图乙中滑动变阻器的滑片应该置于端（选填“A”、“B”或“AB中间”）(2分)⑶实验中测得有关数据如下表：根据表中的实验数据，在图丙中画出小灯泡的I—U特性曲线.(3分)⑷当灯泡电压为1.4V时的功率为W(保留两位有效数字)(2分)15、用伏安法测电阻，可采用如图所示的甲、乙两种接...
