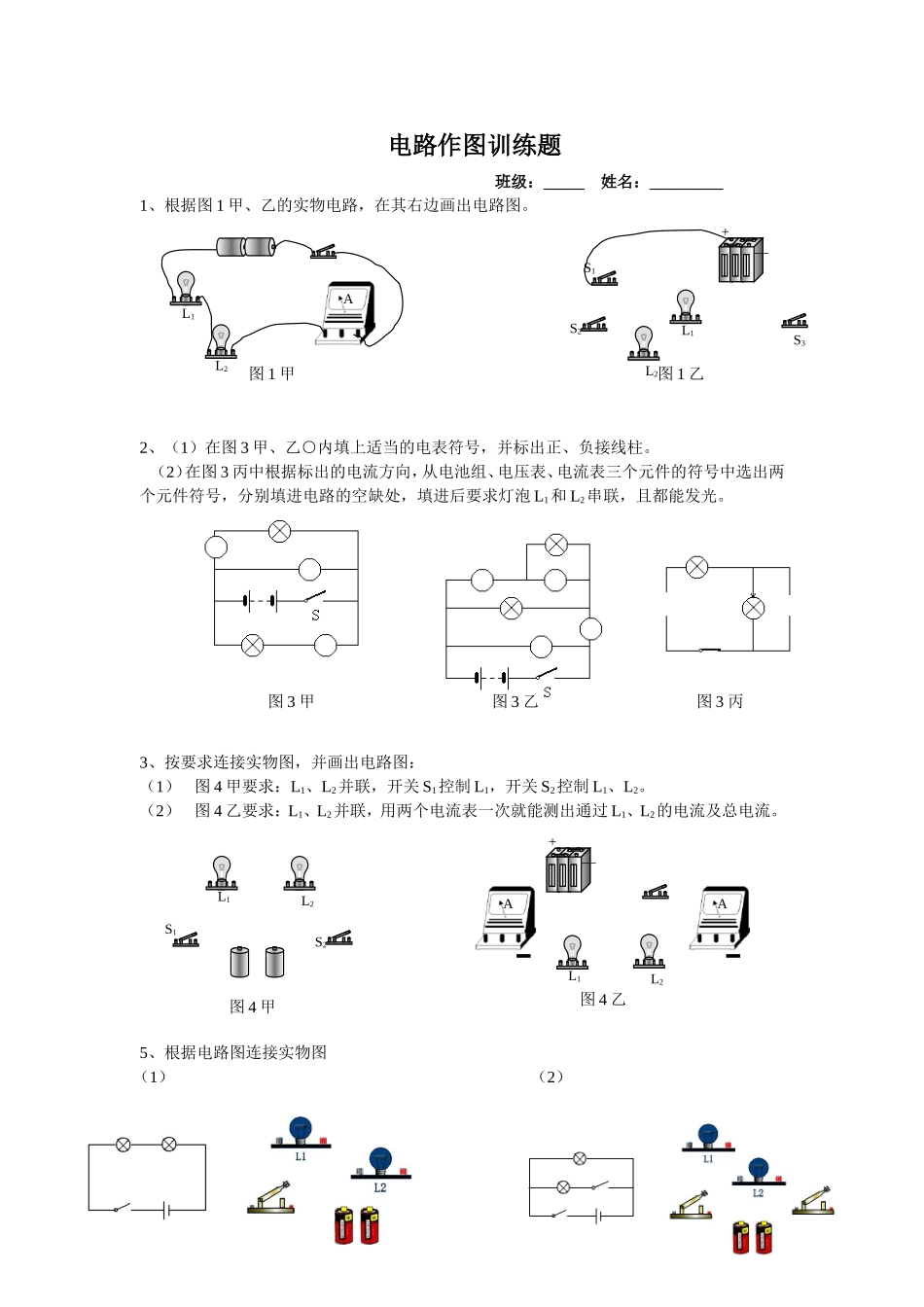

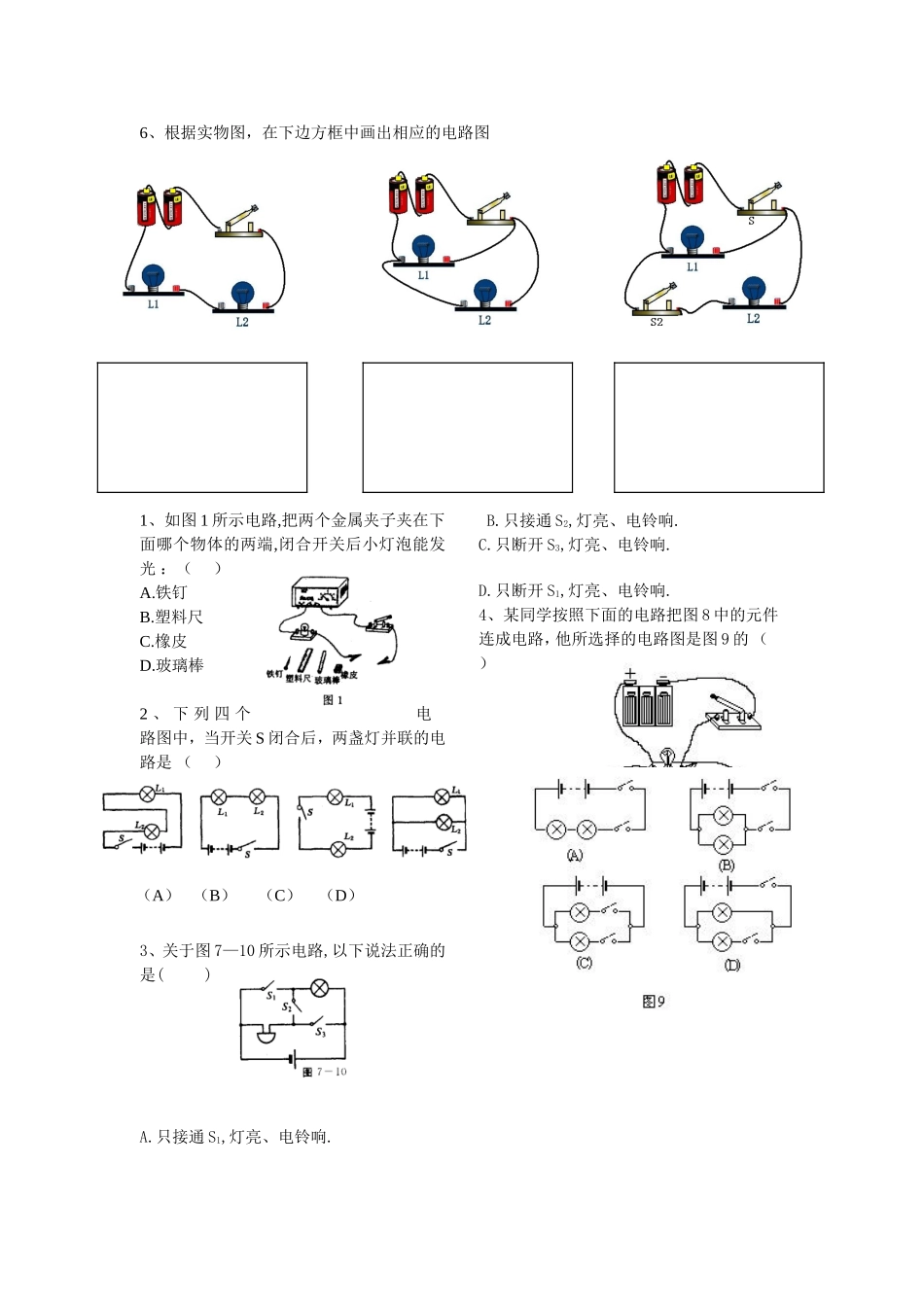

图4甲图4乙图1甲图1乙图3甲图3乙图3丙电路作图训练题班级：_____姓名：_________1、根据图1甲、乙的实物电路，在其右边画出电路图。2、（1）在图3甲、乙○内填上适当的电表符号，并标出正、负接线柱。（2）在图3丙中根据标出的电流方向，从电池组、电压表、电流表三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光。3、按要求连接实物图，并画出电路图：（1）图4甲要求：L1、L2并联，开关S1控制L1，开关S2控制L1、L2。（2）图4乙要求：L1、L2并联，用两个电流表一次就能测出通过L1、L2的电流及总电流。5、根据电路图连接实物图（1）（2）AAAS2L1L2L1L2S1S3+—+—L1L2S1S2L1L26、根据实物图，在下边方框中画出相应的电路图1、如图1所示电路,把两个金属夹子夹在下面哪个物体的两端,闭合开关后小灯泡能发光：（）A.铁钉B.塑料尺C.橡皮D.玻璃棒2、下列四个电路图中，当开关S闭合后，两盏灯并联的电路是（）（A）（B）（C）（D）3、关于图7—10所示电路,以下说法正确的是()A.只接通S1,灯亮、电铃响.B.只接通S2,灯亮、电铃响.C.只断开S3,灯亮、电铃响.D.只断开S1,灯亮、电铃响.4、某同学按照下面的电路把图8中的元件连成电路，他所选择的电路图是图9的（）
