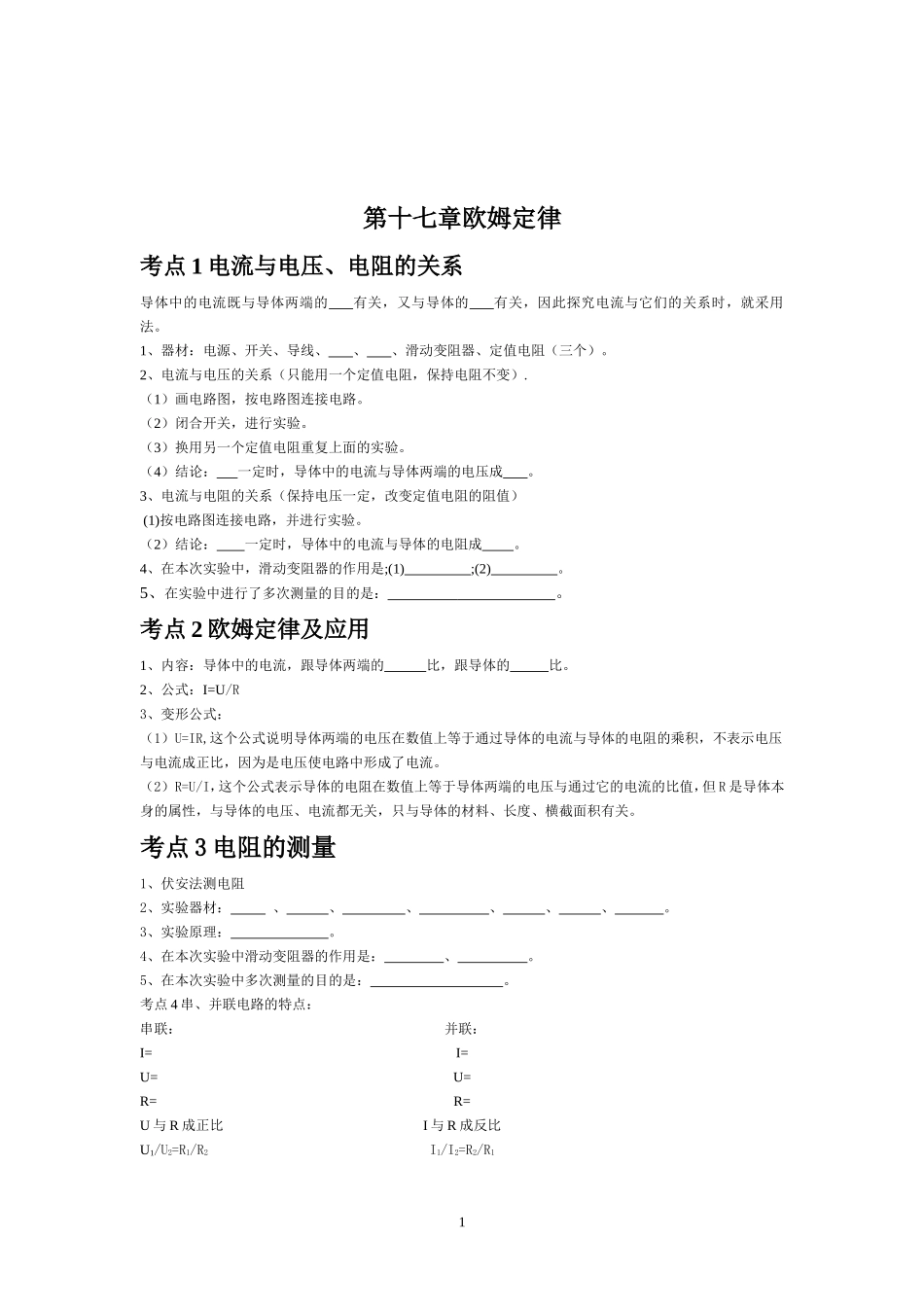

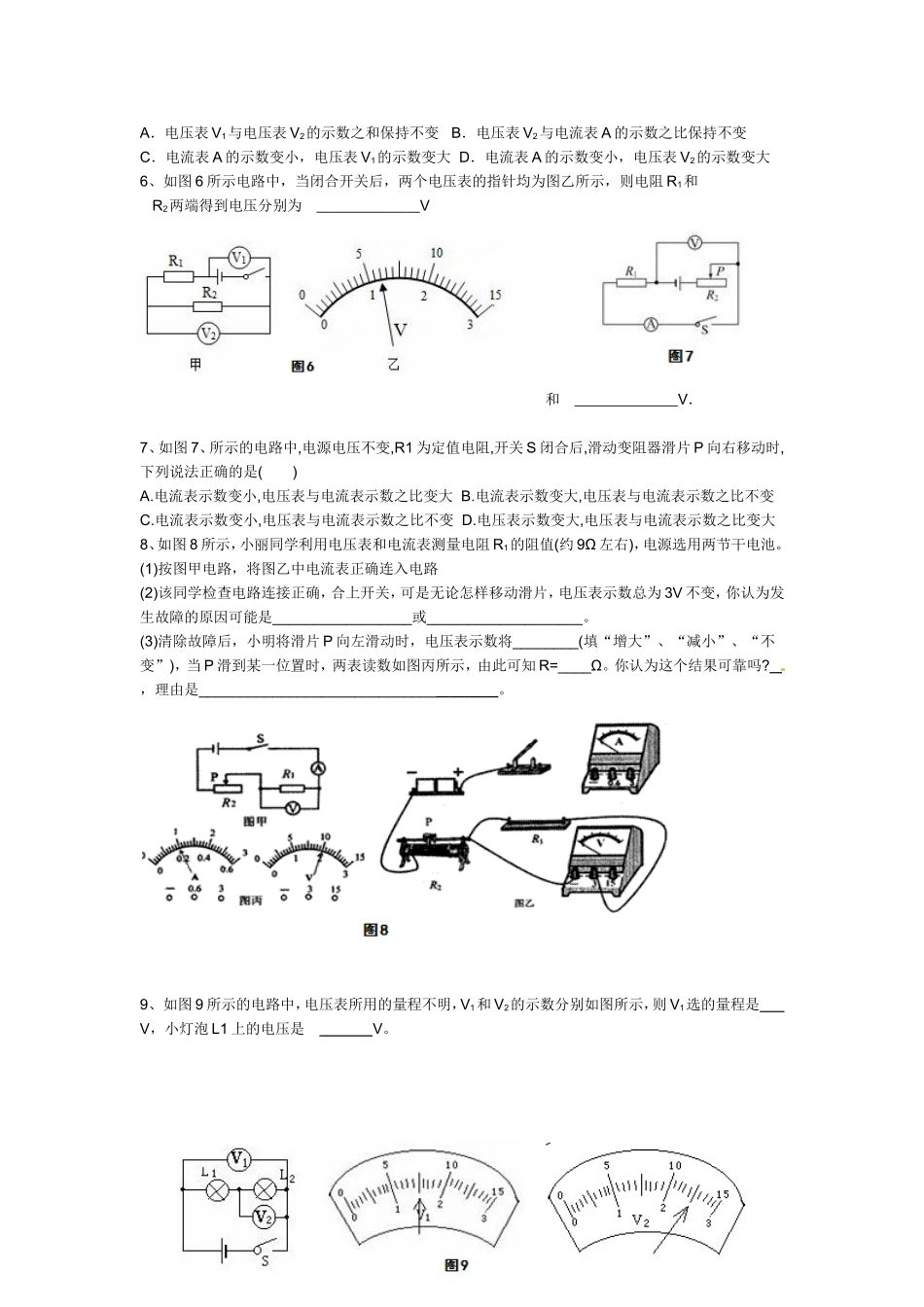

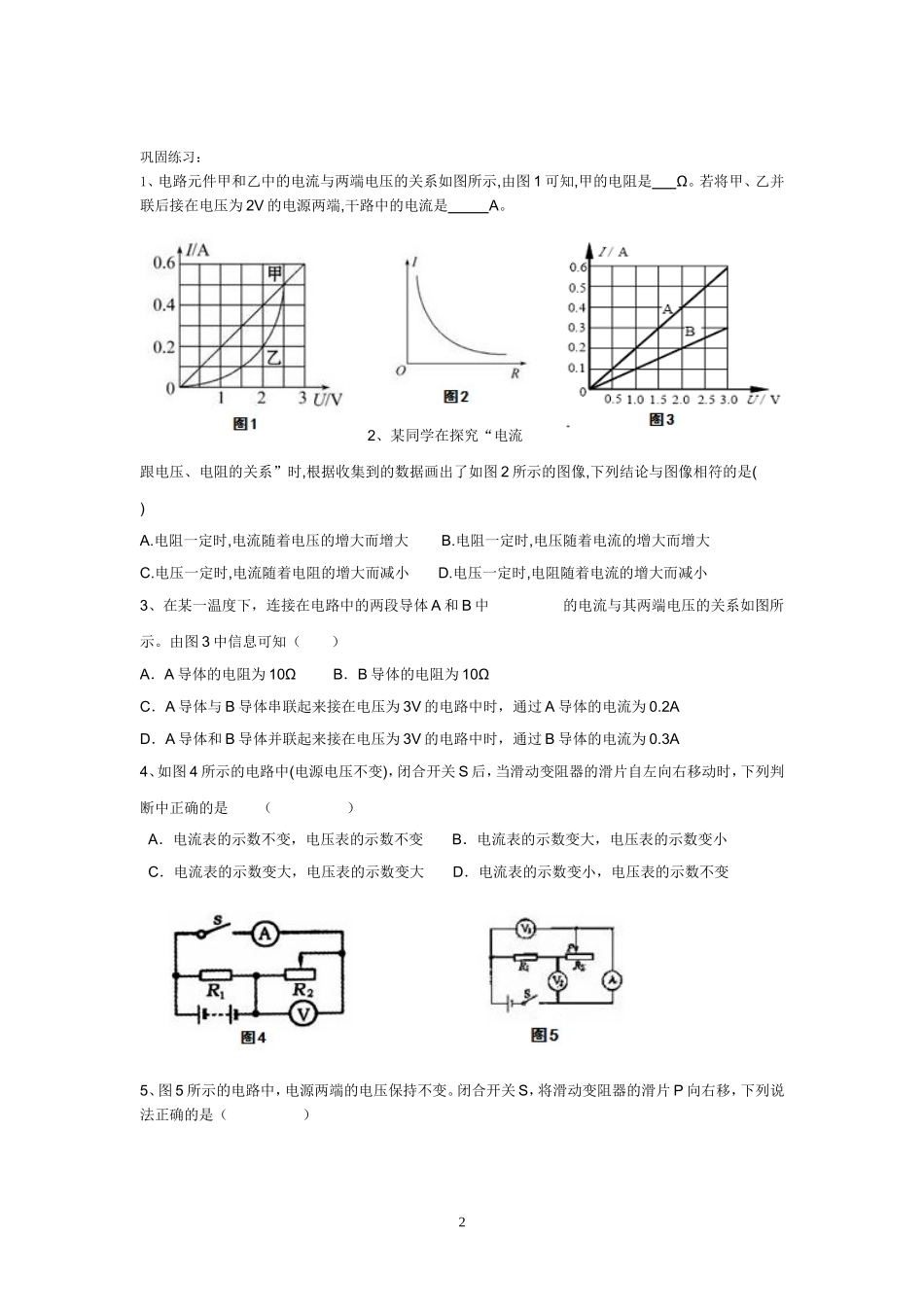

1第十七章欧姆定律考点1电流与电压、电阻的关系导体中的电流既与导体两端的有关，又与导体的有关，因此探究电流与它们的关系时，就采用法。1、器材：电源、开关、导线、、、滑动变阻器、定值电阻（三个）。2、电流与电压的关系（只能用一个定值电阻，保持电阻不变）.（1）画电路图，按电路图连接电路。（2）闭合开关，进行实验。（3）换用另一个定值电阻重复上面的实验。（4）结论：一定时，导体中的电流与导体两端的电压成。3、电流与电阻的关系（保持电压一定，改变定值电阻的阻值）(1)按电路图连接电路，并进行实验。（2）结论：一定时，导体中的电流与导体的电阻成。4、在本次实验中，滑动变阻器的作用是;(1);(2)。5、在实验中进行了多次测量的目的是：。考点2欧姆定律及应用1、内容：导体中的电流，跟导体两端的比，跟导体的比。2、公式：I=U/R3、变形公式：（1）U=IR,这个公式说明导体两端的电压在数值上等于通过导体的电流与导体的电阻的乘积，不表示电压与电流成正比，因为是电压使电路中形成了电流。（2）R=U/I，这个公式表示导体的电阻在数值上等于导体两端的电压与通过它的电流的比值，但R是导体本身的属性，与导体的电压、电流都无关，只与导体的材料、长度、横截面积有关。考点3电阻的测量1、伏安法测电阻2、实验器材：、、、、、、。3、实验原理：。4、在本次实验中滑动变阻器的作用是：、。5、在本次实验中多次测量的目的是：。考点4串、并联电路的特点：串联：并联：I=I=U=U=R=R=U与R成正比I与R成反比U1/U2=R1/R2I1/I2=R2/R12巩固练习：1、电路元件甲和乙中的电流与两端电压的关系如图所示,由图1可知,甲的电阻是Ω。若将甲、乙并联后接在电压为2V的电源两端,干路中的电流是A。2、某同学在探究“电流跟电压、电阻的关系”时,根据收集到的数据画出了如图2所示的图像,下列结论与图像相符的是()A.电阻一定时,电流随着电压的增大而增大B.电阻一定时,电压随着电流的增大而增大C.电压一定时,电流随着电阻的增大而减小D.电压一定时,电阻随着电流的增大而减小3、在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。由图3中信息可知（）A．A导体的电阻为10ΩB．B导体的电阻为10ΩC．A导体与B导体串联起来接在电压为3V的电路中时，通过A导体的电流为0.2AD．A导体和B导体并联起来接在电压为3V的电路中时，通过B导体的电流为0.3A4、如图4所示的电路中(电源电压不变)，闭合开关S后，当滑动变阻器的滑片自左向右移动时，下列判断中正确的是（）A．电流表的示数不变，电压表的示数不变B．电流表的示数变大，电压表的示数变小C．电流表的示数变大，电压表的示数变大D．电流表的示数变小，电压表的示数不变5、图5所示的电路中，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移，下列说法正确的是（）3A．电压表V1与电压表V2的示数之和保持不变B．电压表V2与电流表A的示数之比保持不变C．电流表A的示数变小，电压表V1的示数变大D．电流表A的示数变小，电压表V2的示数变大6、如图6所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端得到电压分别为V和V．7、如图7、所示的电路中,电源电压不变,R1为定值电阻,开关S闭合后,滑动变阻器滑片P向右移动时,下列说法正确的是()A.电流表示数变小,电压表与电流表示数之比变大B.电流表示数变大,电压表与电流表示数之比不变C.电流表示数变小,电压表与电流表示数之比不变D.电压表示数变大,电压表与电流表示数之比变大8、如图8所示，小丽同学利用电压表和电流表测量电阻R1的阻值(约9Ω左右)，电源选用两节干电池。(1)按图甲电路，将图乙中电流表正确连入电路(2)该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3V不变，你认为发生故障的原因可能是_________________或___________________。(3)清除故障后，小明将滑片P向左滑动时，电压表示数将________(填“增大”、“减小”、“不变”)，当P滑到某一位置时，两表读数如图丙所示，由此可知R=____Ω。你认为这个结果可靠吗?，理由是_____________________________。9、如图9所示的电路中，电压表所用的量程...
