第2节欧姆定律VIP免费

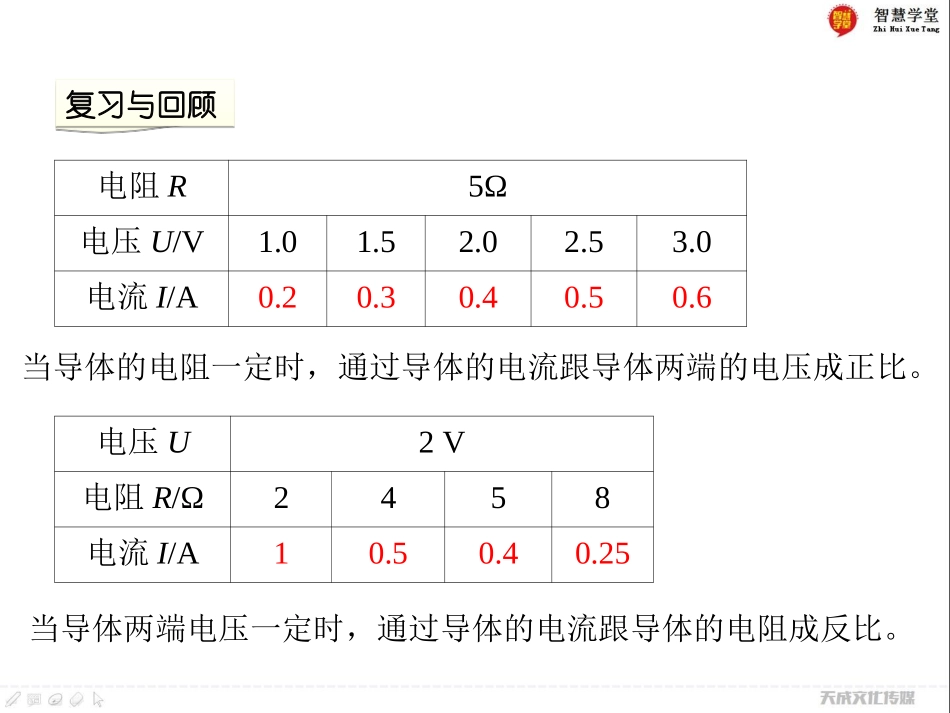

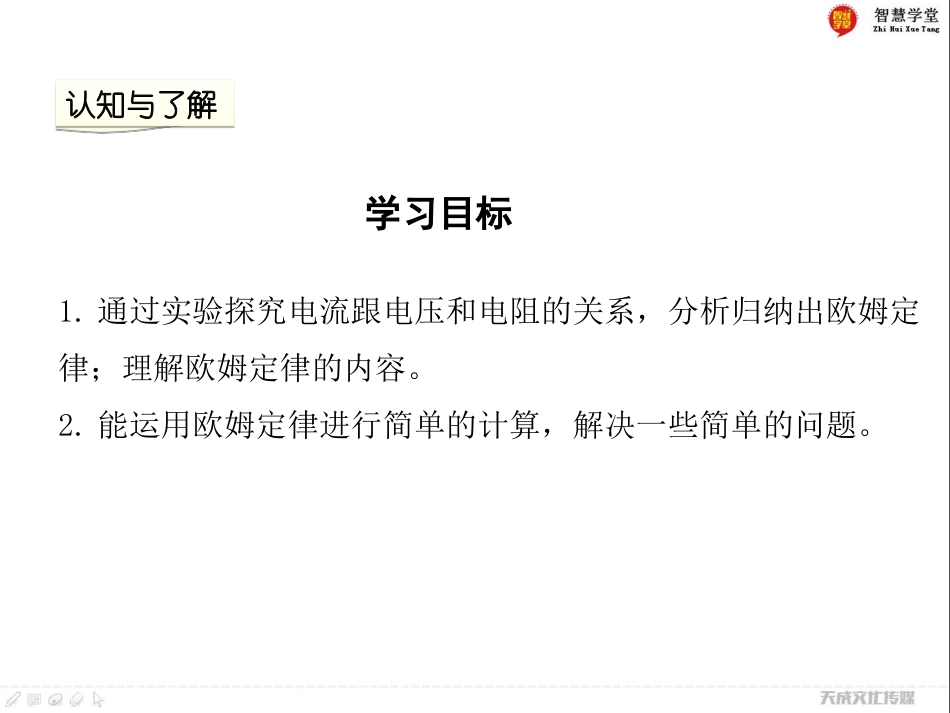

第2节欧姆定律第十七章欧姆定律复习与回顾复习与回顾电阻R5Ω电压U/V1.01.52.02.53.0电流I/A0.20.30.40.50.6电压U2V电阻R/Ω2458电流I/A10.50.40.25当导体两端电压一定时，通过导体的电流跟导体的电阻成反比。当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。学习目标1.通过实验探究电流跟电压和电阻的关系，分析归纳出欧姆定律；理解欧姆定律的内容。2.能运用欧姆定律进行简单的计算，解决一些简单的问题。认知与了解认知与了解欧姆定律欧姆定律一一观察与思考观察与思考导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。1.欧姆定律的内容：2.欧姆定律的数学表达式：电压电阻电流I=UR欧姆（1787-1854）德国物理学家观察与思考观察与思考3.公式中使用国际单位（单位要统一）电压U的单位：V电阻R的单位：Ω电流I的单位：A注意：欧姆定律反映同一时刻、同一段电路中I、U、R之间的关系。观察与思考观察与思考4.变形公式RUIIURIRU欧姆定律的应用欧姆定律的应用二二观察与思考观察与思考用公式进行计算的一般步骤：（1）读题、审题（注意已知量的内容）；（2）根据题意画出电路图；（3）在图上标明已知量的符号、数值和未知量的符号；（4）选用物理公式进行计算（书写格式要完整，规范）。典例与精析典例与精析例1一辆汽车的车灯，灯丝电阻为30Ω，接在12V的电源两端，求通过这盏电灯的电流。（1）画电路图；（2）列出已知条件和所求量；（3）求解I。解题步骤已知U=12V，R=30Ω，求I。A4.030V12Ω解：RUI例2在如图所示的电路中，调节滑动变阻器R'，使灯泡正常发光，用电流表测得通过它的电流值是0.6A。已知该灯泡正常发光时的电阻是20Ω，求灯泡两端的电压。UL=ILRL=0.6A×20Ω=12VRL=20ΩI=0.6A解：IL=I=0.6AAR'L典例与精析典例与精析根据变形公式U=IR得例3某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18A，再用电压表测得灯泡两端的电压是220V，试计算灯丝正常发光时的电阻值。解：R==≈1222ΩUI220V0.18A典例与精析典例与精析例4加在某一电阻器两端的电压为5V时，通过它的电流是0.5A，则该电阻器的电阻应是多大？如果两端的电压增加到20V，此时这个电阻器的电阻值是多大？通过它的电流是多大？U2=20VR=？I2=？I1=0.5ARU1=5V解：I2===2AU2R20V10ΩR===10ΩUI5V0.5A典例与精析典例与精析交流与讨论交流与讨论因为电阻是导体本身的一种性质，因此电阻的大小与电压、电流的大小均无关系，所以“电阻与电压成正比，与电流成反比”这种说法是错误的。课堂小结1.关于欧姆定律，下列说法正确的是()A.通过导体的电流越大,这段导体的电阻就越小B.导体两端的电压越高,这段导体的电阻就越大C.导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比D.导体的电阻与电压成正比,与电流成反比C随堂训练2.如图所示为A、B两个导体的I-U图线,由图线可知()A.RA>RBB.RA
