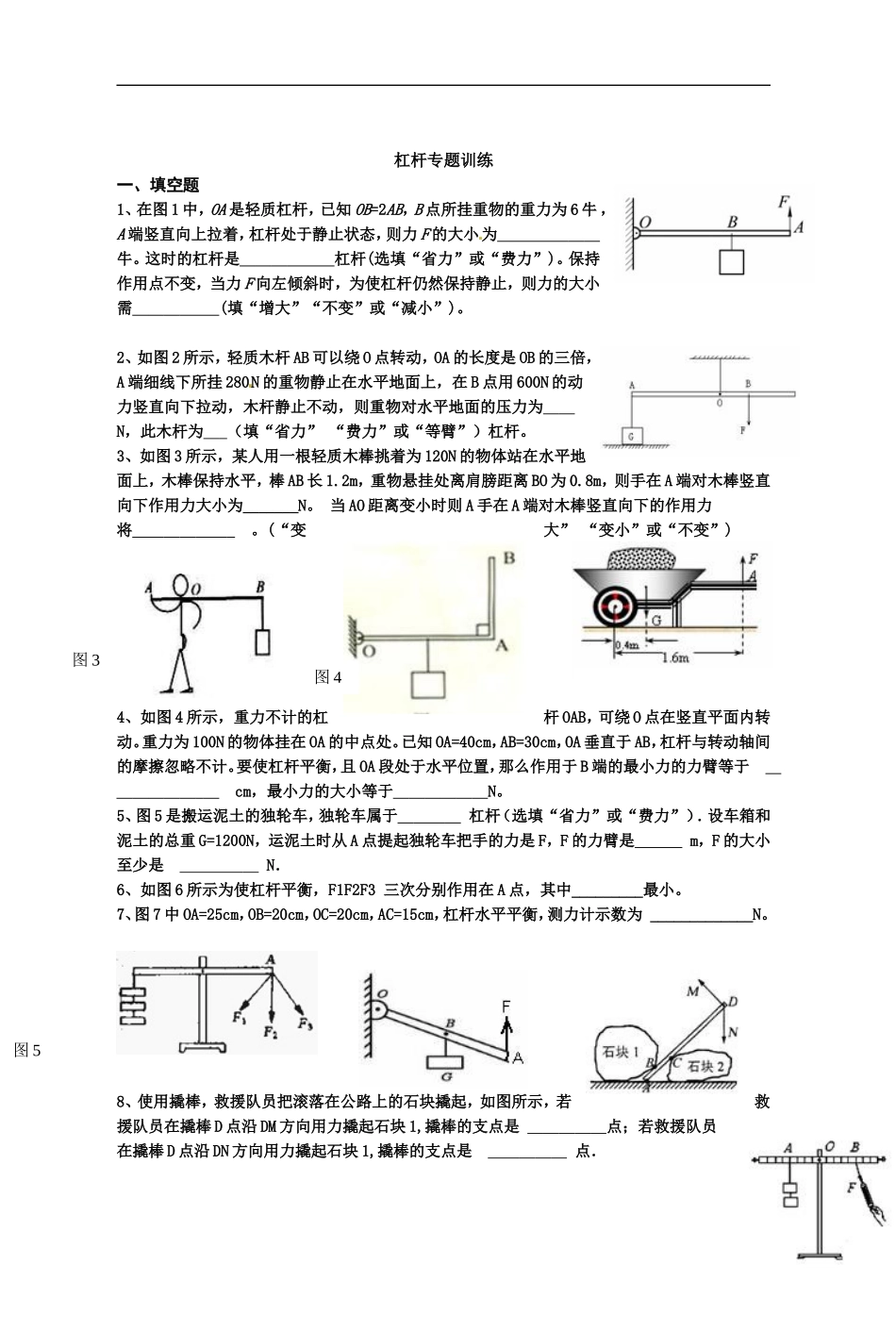

杠杆专题训练一、填空题1、在图1中，OA是轻质杠杆，已知OB=2AB，B点所挂重物的重力为6牛，A端竖直向上拉着，杠杆处于静止状态，则力F的大小为牛。这时的杠杆是杠杆(选填“省力”或“费力”)。保持作用点不变，当力F向左倾斜时，为使杠杆仍然保持静止，则力的大小需(填“增大”“不变”或“减小”)。2、如图2所示，轻质木杆AB可以绕O点转动，OA的长度是OB的三倍，A端细线下所挂280N的重物静止在水平地面上，在B点用600N的动力竖直向下拉动，木杆静止不动，则重物对水平地面的压力为N，此木杆为（填“省力”“费力”或“等臂”）杠杆。3、如图3所示，某人用一根轻质木棒挑着为120N的物体站在水平地面上，木棒保持水平，棒AB长1.2m，重物悬挂处离肩膀距离BO为0.8m，则手在A端对木棒竖直向下作用力大小为_______N。当AO距离变小时则A手在A端对木棒竖直向下的作用力将。(“变大”“变小”或“不变”)4、如图4所示，重力不计的杠杆OAB，可绕O点在竖直平面内转动。重力为100N的物体挂在OA的中点处。已知OA=40cm，AB=30cm，OA垂直于AB，杠杆与转动轴间的摩擦忽略不计。要使杠杆平衡，且OA段处于水平位置，那么作用于B端的最小力的力臂等于cm，最小力的大小等于N。5、图5是搬运泥土的独轮车，独轮车属于杠杆（选填“省力”或“费力”）．设车箱和泥土的总重G=1200N，运泥土时从A点提起独轮车把手的力是F，F的力臂是m，F的大小至少是N．6、如图6所示为使杠杆平衡，F1F2F3三次分别作用在A点，其中_________最小。7、图7中OA=25cm，OB=20cm，OC=20cm，AC=15cm，杠杆水平平衡，测力计示数为_____________N。8、使用撬棒，救援队员把滚落在公路上的石块撬起，如图所示，若救援队员在撬棒D点沿DM方向用力撬起石块1,撬棒的支点是点；若救援队员在撬棒D点沿DN方向用力撬起石块1,撬棒的支点是点．图3图4图59、某同学做探究杠杆平衡条件的实验，实验前发现杠杆左端低，右端高，应将左侧的平衡螺母向（选填“左”或“右”）调节，这样使杠杆在水平位置平衡这样做的目的是；实验时，在A点悬挂2个钩码（如图示），在B点用弹簧测力计拉杠杆，使其水平平衡．要使弹簧测力计示数最小，弹簧测力计的拉力应沿方向．三、实验,探究题13、在探究“杠杆的平衡条件”实验中，所用的实验器材有杠杆尺、支架、细线、质量相同的钩码若干。（1）将杠杆装在支架上，发现杠杆右端下沉，此时应将杠杆两侧的平衡螺母同时向调。（2）某同学进行正确的实验操作后，能不能根据图16（甲）这一组数据得出探究结论？（填“能”或“不能”）。理由是。（3）如图16（甲）所示，杠杆在水平位置平衡。如果在杠杆两侧各去掉一个相同的钩码，则杠杆（填“左”或“右”）端将下沉。（4）如图16（乙）所示，用弹簧测力计在C处竖直向上拉。当弹簧测力计逐渐向右倾斜时，若使杠杆仍然在水平位置平衡，则弹簧测力计的示数将（选填：“变大”、“变小”或“不变”），其原因是：四、作图题14、如图13所示的是汽车液压刹车装置的一部分，该装置中AOB是个杠杆，O是杠杆的支点，请在图中画出刹车时它所受阻力F2和动力臂L1。15、如图12所示，O点表示杠杆的支点，画出力F的力臂，并用字母L表示。16、如图是用螺丝刀撬起图钉的示意图，O为支点，A为动力作用点，F2为阻力。请在图滑轮专题复习一、选择题1、如图3所示，在用滑轮将同一物体沿相同水平地面匀速移动时，拉力分别为F甲、F乙、F丙、F丁，比较它们的大小（不计滑轮重及滑轮与细绳间的摩擦），正确的是（）A．F甲＞F乙B．F乙＝F丙C．F丙＜F丁D．一样大22、图甲、图乙是由相同的滑轮组装的滑轮组，甲乙两人分别用两装置将质量相等的重物匀速提升相同的高度，空气阻力、摩擦、滑轮和绳子的质量均不计，下列说法正确的是（）A．甲的拉力等于乙的拉力B．甲的拉力等于乙的拉力的3倍C．乙拉绳子的速度是甲速度的2倍D．甲拉绳子的距离等于乙拉绳子距离的2倍3、用不同机械将同样重物匀速提升，若不计摩擦和滑轮重，拉力F最小的是（）4、如图所示，在竖直向上大小为10N的力F的作用下，重物A沿竖直方向匀速上升。已知重物A上升速度为0.2m／s，不计滑轮重、绳重及绳与滑轮间的摩擦，则物体的重力大小和滑...
