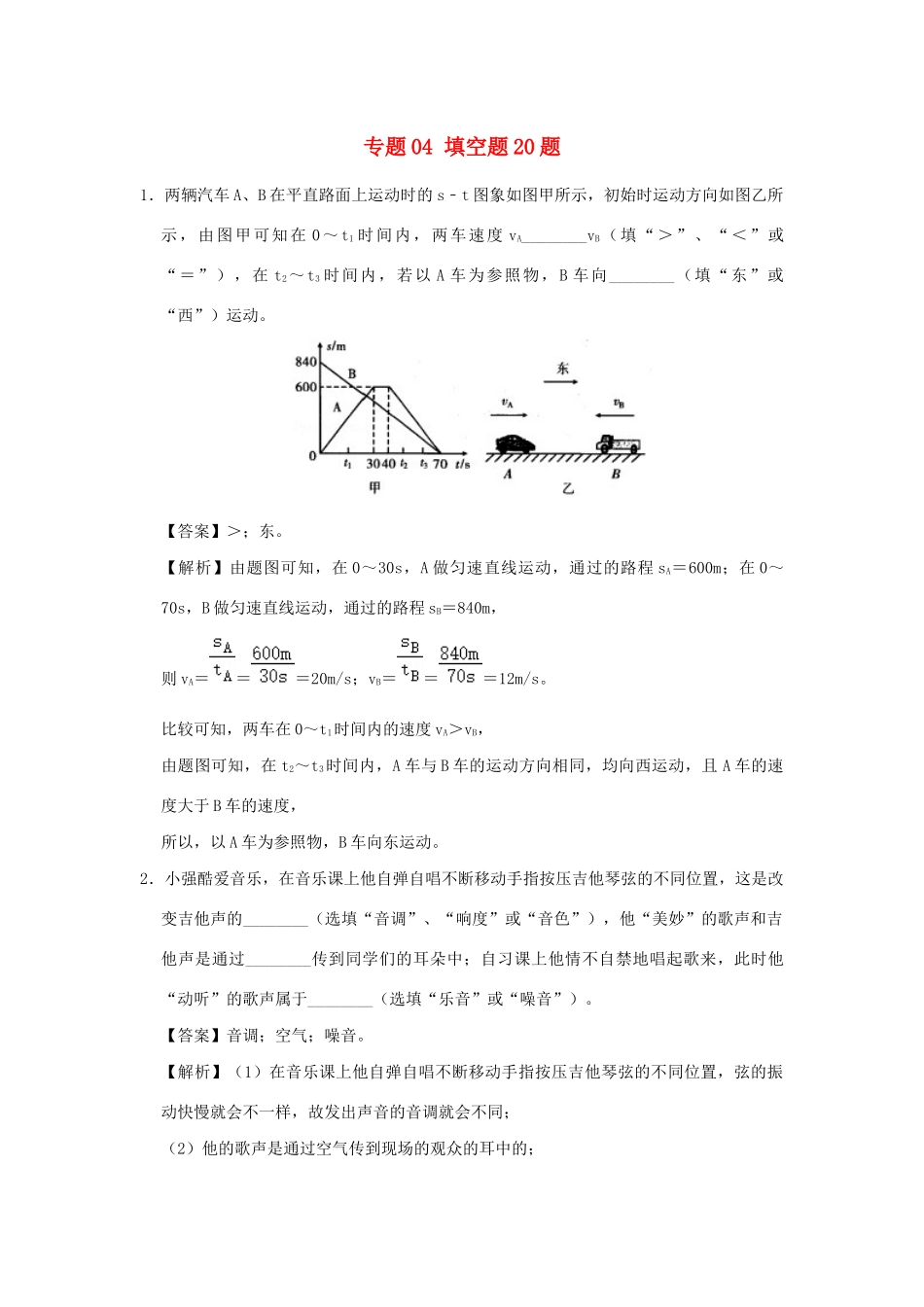

专题04填空题20题1．两辆汽车A、B在平直路面上运动时的s﹣t图象如图甲所示，初始时运动方向如图乙所示，由图甲可知在0～t1时间内，两车速度vA________vB（填“＞”、“＜”或“＝”），在t2～t3时间内，若以A车为参照物，B车向________（填“东”或“西”）运动。【答案】＞；东。【解析】由题图可知，在0～30s，A做匀速直线运动，通过的路程sA＝600m；在0～70s，B做匀速直线运动，通过的路程sB＝840m，则vA＝＝＝20m/s；vB＝＝＝12m/s。比较可知，两车在0～t1时间内的速度vA＞vB，由题图可知，在t2～t3时间内，A车与B车的运动方向相同，均向西运动，且A车的速度大于B车的速度，所以，以A车为参照物，B车向东运动。2．小强酷爱音乐，在音乐课上他自弹自唱不断移动手指按压吉他琴弦的不同位置，这是改变吉他声的________（选填“音调”、“响度”或“音色”），他“美妙”的歌声和吉他声是通过________传到同学们的耳朵中；自习课上他情不自禁地唱起歌来，此时他“动听”的歌声属于________（选填“乐音”或“噪音”）。【答案】音调；空气；噪音。【解析】（1）在音乐课上他自弹自唱不断移动手指按压吉他琴弦的不同位置，弦的振动快慢就会不一样，故发出声音的音调就会不同；（2）他的歌声是通过空气传到现场的观众的耳中的；（3）在自习课上唱歌，具有干扰作用，因此属于噪音。3．如图甲是某物质熔化时温度随时间变化图象，根据图象中的信息可以知道第6min时，该物质处于________态（选填“固”、“液”或“固液共存”），该物质液态比热容比固态比热容________（选填“大”或“小”）。图乙是酒精沸腾时的图象，由图象信息可以知道，酒精温度计________（选填“能”或“不能”）用来测水沸腾时的温度。【答案】固液共存；大；不能。【解析】（1）读图甲可知，第6min时，该物质处于熔化过程中，故此时物质处于固液共存状态；（2）读图甲可知，0～4min与8～12min的时间相等，两段时间内温度升高不同，前者升高了8℃，后者升高了4℃，说明这种物质固态时的比热容小于液态时的比热容；（3）由图乙知酒精的沸点位78℃，沸水的沸点为100℃，酒精的沸点小于水的沸点，所以酒精温度计不能用来测水沸腾时的温度。4．如图所示，AB之间的距离为2m。当小球从A向B移动了1m时，若不考虑小球的形状和大小，这时小球和它的像之间的距离为________m；小明向竖直的平面镜走近时看到自己的像变大了，而实际上他的像的大小是________（填“变大”、“变小”或“不变”）的。【答案】1；不变。【解析】由题意和图示可知，AB之间的距离为2m，AB与镜面的夹角为30°；当小球从A向B移动了1m时，小球到B的距离为1m，设此时小球在C处，其像在C′处，如图所示：因30°所对直角边是斜边的一半，则小球到平面镜的距离等于0.5m；因为平面镜成像时，像距等于物距，所以像与小球之间的距离为0.5m+0.5m＝1m；小明向竖直的平面镜走近时看到自己的像变大了，是由于视角增大的缘故，而实际上他的像的大小不变（像与人的大小相等）。5．在探究凸透镜成像规律的实验中，应使烛焰和光屏的中心在凸透镜的________上；图中光屏上可成清晰的像，它应是倒立、________的实像，此成像特点与________（选填“投影仪”或“照相机”）的相同；为模拟近视眼，可将凸透镜向________移动少许。【答案】主光轴；缩小；照相机；左。【解析】（1）在探究凸透镜成像规律的实验中，实验时应先调节烛焰、凸透镜、光屏三者的中心在同一直线上，并且大致在同一高度，应使烛焰和光屏的中心位于凸透镜的主光轴上，像才能成在光屏的中央位置。（2）由图可知，光屏上得到一个清晰的像，蜡烛到凸透镜距离大于光屏到凸透镜距离，即物体距大于像距，所以此时所成的像是倒立、缩小的实像，照相机就是根据这个原理制成的。（3）近视眼是远处物体成像在视网膜的前方，故将凸透镜向左移动少许，可模拟近视眼。6．小明用天平测量苹果质量，在调节天平平衡的过程中，发现指针如图甲所示，他应将平衡螺母向________（填“左”或“右”）移动，直到指针指在分度盘中央，然后将苹果放到天平的左盘，向右盘加减砝码并移动游码，使天平再次平衡时，砝码质量和游...
