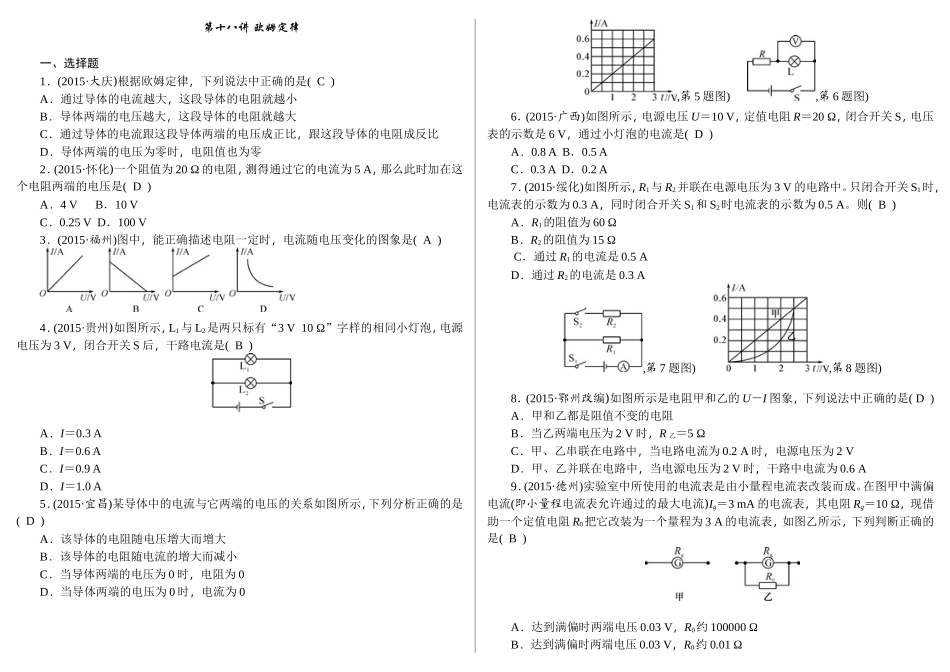

第十八讲欧姆定律一、选择题1．(2015·大庆)根据欧姆定律，下列说法中正确的是(C)A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D．导体两端的电压为零时，电阻值也为零2．(2015·怀化)一个阻值为20Ω的电阻，测得通过它的电流为5A，那么此时加在这个电阻两端的电压是(D)A．4VB．10VC．0.25VD．100V3．(2015·福州)图中，能正确描述电阻一定时，电流随电压变化的图象是(A)4．(2015·贵州)如图所示，L1与L2是两只标有“3V10Ω”字样的相同小灯泡，电源电压为3V，闭合开关S后，干路电流是(B)A．I＝0.3AB．I＝0.6AC．I＝0.9AD．I＝1.0A5．(2015·宜昌)某导体中的电流与它两端的电压的关系如图所示，下列分析正确的是(D)A．该导体的电阻随电压增大而增大B．该导体的电阻随电流的增大而减小C．当导体两端的电压为0时，电阻为0D．当导体两端的电压为0时，电流为0,第5题图),第6题图)6．(2015·广西)如图所示，电源电压U＝10V，定值电阻R＝20Ω，闭合开关S，电压表的示数是6V，通过小灯泡的电流是(D)A．0.8AB．0.5AC．0.3AD．0.2A7．(2015·绥化)如图所示，R1与R2并联在电源电压为3V的电路中。只闭合开关S1时，电流表的示数为0.3A，同时闭合开关S1和S2时电流表的示数为0.5A。则(B)A．R1的阻值为60ΩB．R2的阻值为15ΩC．通过R1的电流是0.5AD．通过R2的电流是0.3A,第7题图),第8题图)8．(2015·鄂州改编)如图所示是电阻甲和乙的U－I图象，下列说法中正确的是(D)A．甲和乙都是阻值不变的电阻B．当乙两端电压为2V时，R乙＝5ΩC．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2VD．甲、乙并联在电路中，当电源电压为2V时，干路中电流为0.6A9．(2015·德州)实验室中所使用的电流表是由小量程电流表改装而成。在图甲中满偏电流(即小量程电流表允许通过的最大电流)Ig＝3mA的电流表，其电阻Rg＝10Ω，现借助一个定值电阻R0把它改装为一个量程为3A的电流表，如图乙所示，下列判断正确的是(B)A．达到满偏时两端电压0.03V，R0约100000ΩB．达到满偏时两端电压0.03V，R0约0.01ΩC．达到满偏时两端电压30V，R0约100000ΩD．达到满偏时两端电压30V，R0约0.01Ω10．(2014·盐城)手机工作原理可简化为如图所示电路，R是阻值已知的定值电阻，U是手机工作部件两端的电压，I是电路中的电流。手机在工作过程中，电池的电压会发生变化，U与I的比值随I的变化而变化。手机正常工作时，要对U和I进行监测，若测量出UR，则(B)A．只能监测UB．只能监测IC．既能监测U，也能监测ID．既不能监测U，也不能监测I11．(2014·株洲)如图，电源电压恒定，电阻R1＝10Ω，R2＝15Ω，R阻值一定但未知。当单刀双掷开关S掷向a(同时与b断开)时，电压表示数为2.0V。若掷向b(同时与a断开)，电压表示数可能为(B)A．3.0VB．2.5VC．2.0VD．1.5V二、填空题12．(2015·内江)德国物理学家__欧姆__经过十年不懈的努力，通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，概括为数学表达式I＝UR。为了纪念他的杰出贡献，人们将他的名字命名为__电阻__的单位。13．(2015·张家界)某电阻两端的电压为3V时，通过的电流为0.5A，则该电阻的阻值是__6__Ω，若该电阻两端电压为0，其阻值是__6__Ω。14．(2015·海南)如图是甲、乙两导体的电流与电压的关系图象，由图可知，甲的电阻是__10__Ω。若将甲和乙并联在电路中，通过它们的电流之比I甲∶I乙＝__2∶1__。15．(2015·营口)如图所示的电路，电源电压恒定，已知R0＝40Ω、R＝5Ω，S1、S2都闭合时，电压表示数为9V；若只闭合S1时，电压表示数为__1__V，通过R的电流是__0.2__A。,第15题图),第16题图)16．(2015·梅州)如图所示是自动测定油箱内油量的原理图，O为杠杆支点，油量表是由量程为0～0.6A的电流表改装而成的，R0阻值为10Ω，电源电压为3V，Rx是规格为“20Ω1A”的滑动变阻器。当Rx的滑片处于最上端时，电路中的电流是__0.1__A，此时油量表示数为0；当油面上升时，电路中的电阻将__减小__，电流将__增大__。(以上两空均填“增大”或“减小”)17．(2015·淮安)如图...
