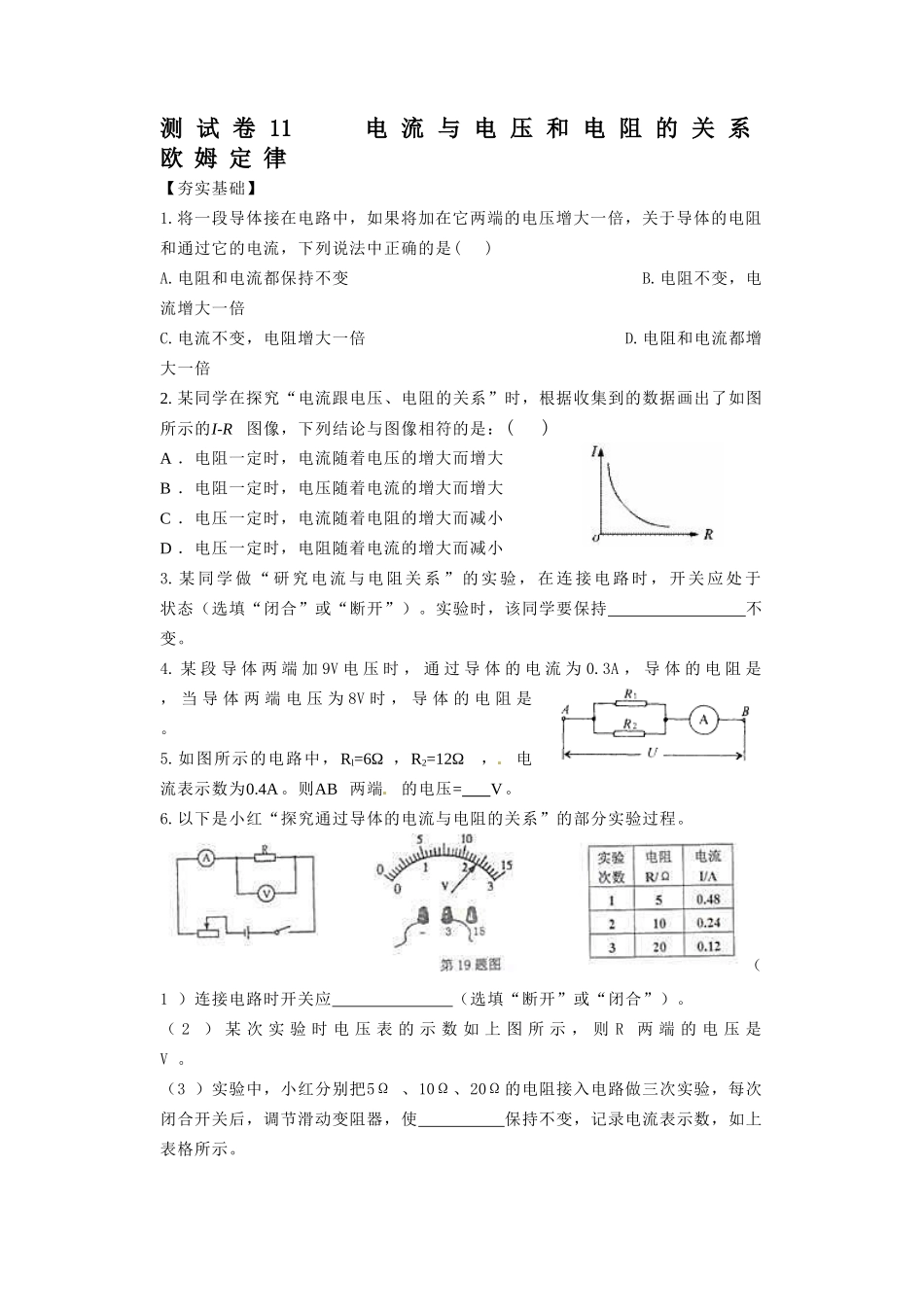

测试卷11电流与电压和电阻的关系欧姆定律【夯实基础】1.将一段导体接在电路中，如果将加在它两端的电压增大一倍，关于导体的电阻和通过它的电流，下列说法中正确的是()A.电阻和电流都保持不变B.电阻不变，电流增大一倍C.电流不变，电阻增大一倍D.电阻和电流都增大一倍2.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I-R图像，下列结论与图像相符的是：()A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小3.某同学做“研究电流与电阻关系”的实验，在连接电路时，开关应处于状态（选填“闭合”或“断开”）。实验时，该同学要保持不变。4.某段导体两端加9V电压时，通过导体的电流为0.3A，导体的电阻是，当导体两端电压为8V时，导体的电阻是。5.如图所示的电路中，Rl=6Ω，R2=12Ω，电流表示数为0.4A。则AB两端的电压=V。6.以下是小红“探究通过导体的电流与电阻的关系”的部分实验过程。（1）连接电路时开关应（选填“断开”或“闭合”）。（2）某次实验时电压表的示数如上图所示，则R两端的电压是V。（3）实验中，小红分别把5Ω、10Ω、20Ω的电阻接入电路做三次实验，每次闭合开关后，调节滑动变阻器，使保持不变，记录电流表示数，如上表格所示。（4）分析表格数据，得出结论：。（5）许多实验需测量多组数据，便于“从中找出普遍规律”或者“求平均值以减小误差”。下列实验中，多次测量的主要目的与本次实验相同的是_______（填字母）A．测量物体的长度B.探究杠杆的平衡条件C.用伏安法测量定值电阻的阻值7.冬天的时候，同学们都喜欢带个“暖手宝”暖手。如图所示的是电热“暖手宝”，它利用三节干电池串联供电，发热时间长，深受广大用户喜爱，则：（1）“暖手宝”工作时电压为多少伏？（2）已知“暖手宝”的电阻为2Ω，则其工作电流为多大？【能力提升】8.在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U-I关系图像，从图可以看出R1与R2的大小关系是（）A．R1>R2B．R1=R2C．R1
