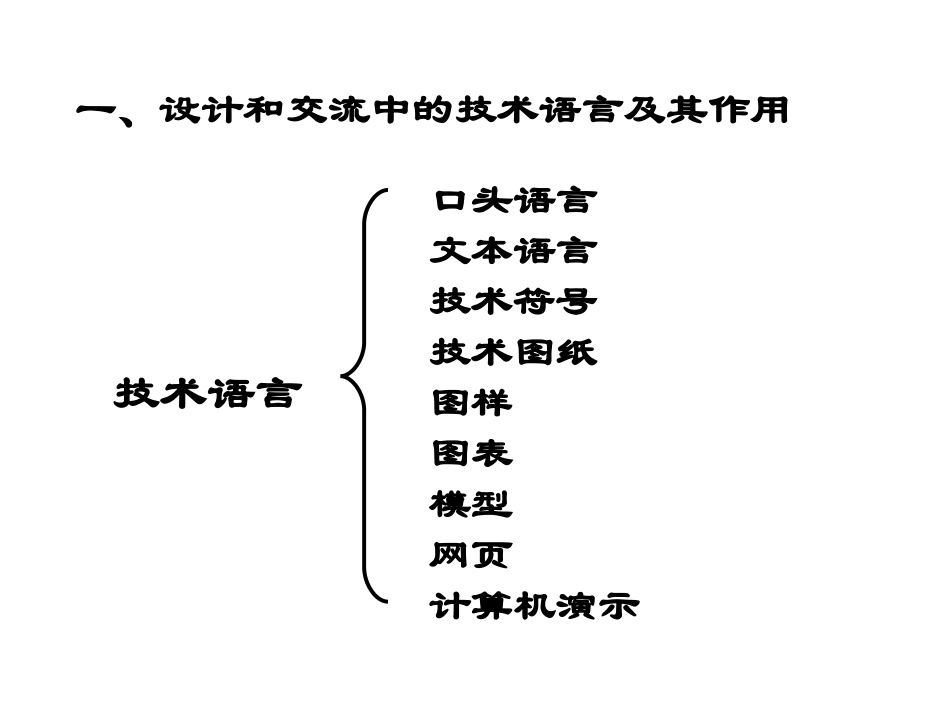

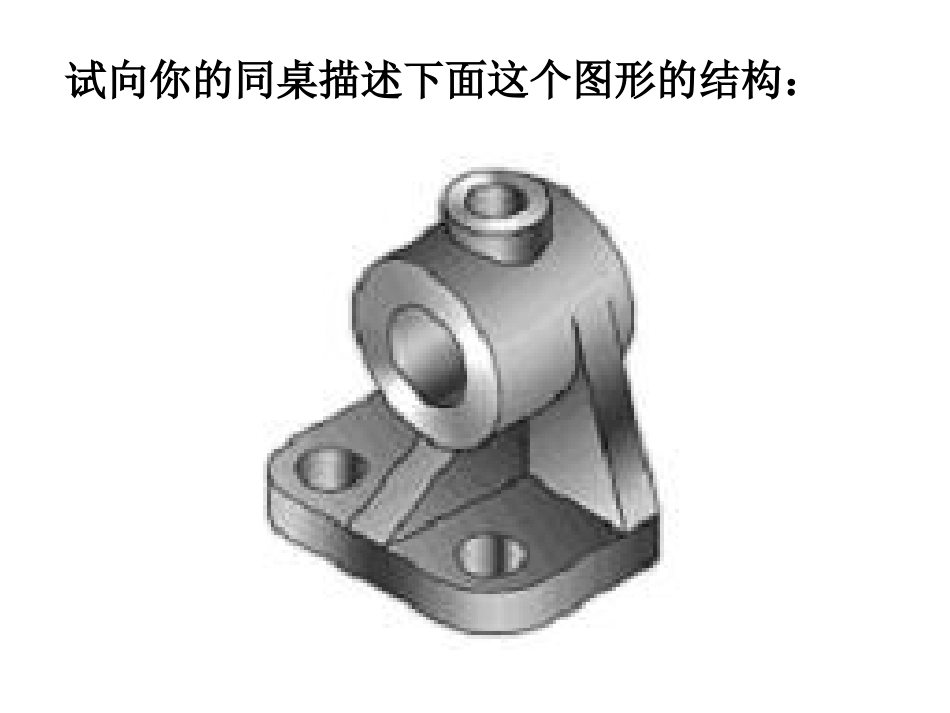

第二章第三节设计和交流的技术语言试向你的同桌描述下面这个图形的结构：一、设计和交流中的技术语言及其作用技术语言口头语言文本语言技术符号技术图纸图样图表模型网页计算机演示物体物体在可见光的照在可见光的照射下，会在地射下，会在地面或墙面上投面或墙面上投下影子，这就下影子，这就是物体的投影。是物体的投影。投影投影线投影面物体二、机械制图与识读基础（一）投影和投影法二、机械制图与识读基础（一）投影和投影法二、机械制图与识读基础机械制图中采用平行光线作投影线，叫平行投影法。二、机械制图与识读基础（一）投影和投影法投影投影线投影面物体投影投影线投影面物体正投影斜投影二、机械制图与识读基础（二）正投影的基本特性真实性：平面（直线）与投影面平行时，它的投影反映出实际的形状（长度）平面A投影a二、机械制图与识读基础（二）正投影的基本特性积聚性：平面（直线）与投影面垂直时，它的投影积聚为一直线（一点）。平面B投影b二、机械制图与识读基础（二）正投影的基本特性收缩性：平面（直线）与投影面倾斜时，它的投影缩小（缩短），产生变形。平面C投影c（三）二视图前方正立放置的投影面叫正面！在正面上的视图叫主视图。投影面思考：如实地反映3个不同形状的物体，还需要对物体进行如何投影？主视图反映的是物体的长、宽还是高？（三）二视图（三）二视图水平放置的投影面叫水平面！投影面在水平面上的视图叫俯视图。思考：俯视图反映的是物体的长、宽还是高？（四）三视图与正面垂直且竖立放置的投影面叫侧面！从左侧向右观察，得到的视图叫左视图。思考：左视图反映的是物体的长、宽还是高？正面V侧面W水平面H（四）三视图三视图的规律：位置安排上，以主视图为主，俯视图在它的正下方，左视图在它的正右方。主视图反映了物体的方位关系。俯视图反映了物体的方位关系。左视图反映了物体的方位关系。上、下、左、右前、后、左、右上、下、前、后三视图的规律：主视图和俯视图反映了物体的主视图和左视图反映了物体的俯视图和左视图反映了物体的长度，且长对正。高度，且高平齐。宽度，且宽相等。三视图之间的长、宽、高规律：三视图的画法：1、确定主视图的投影方向2、选用适当的比例和图形幅面3、不可见图形用虚线，圆的中心线用点划线4、检查补漏、纠正错误（长对正、高平齐、宽相等）画三视图（教材56页）3cm5cm3cm2cm宽：1cm练习：画三视图（教材59页）练习：思考：水管截体的三视图怎么画呢？3、其他技术图纸草图机械加工图（零件图）电路图练习：画出以下轴承的三视图小结：三视图三个视图之间的规律：长对正高平齐宽相等
