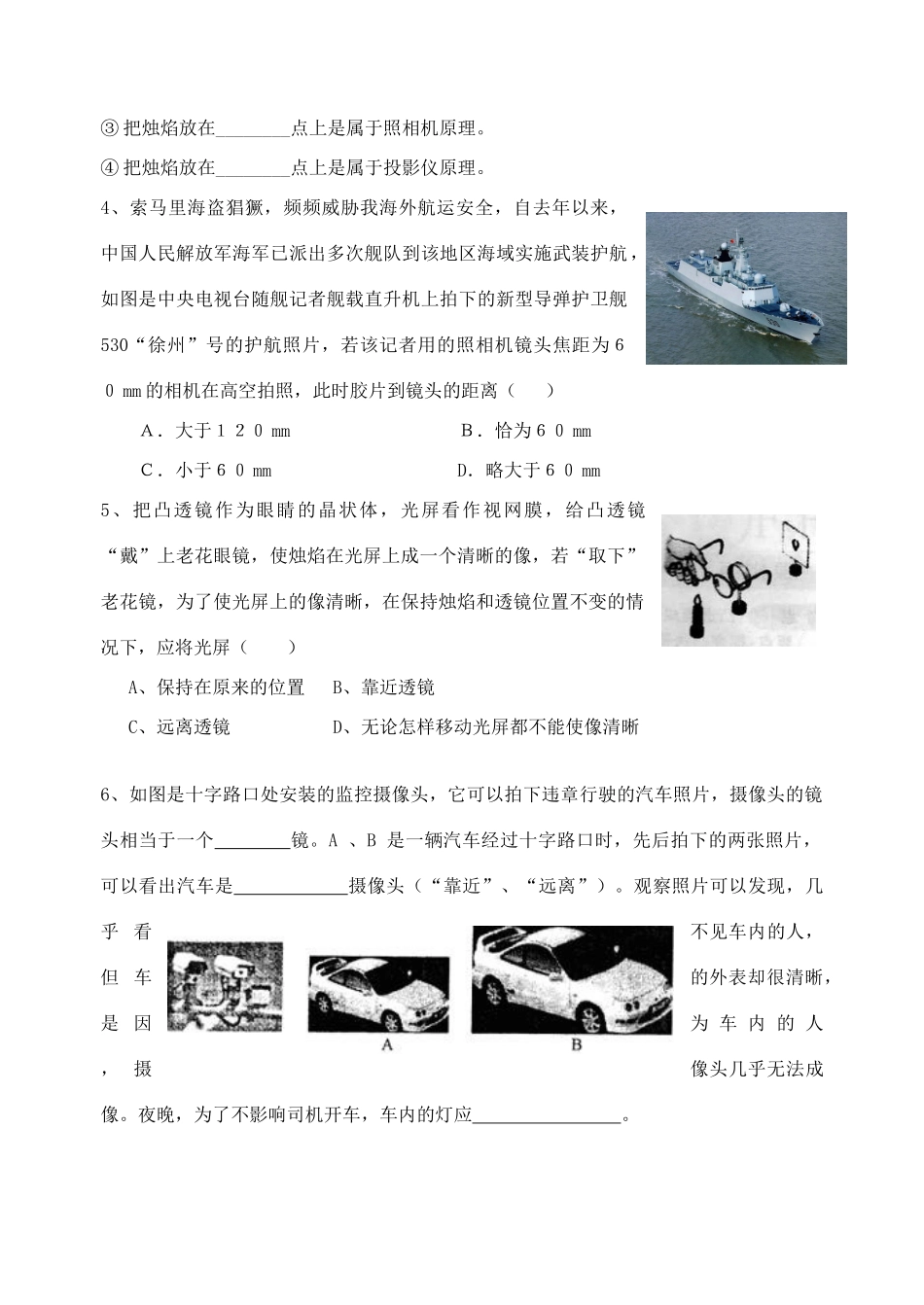

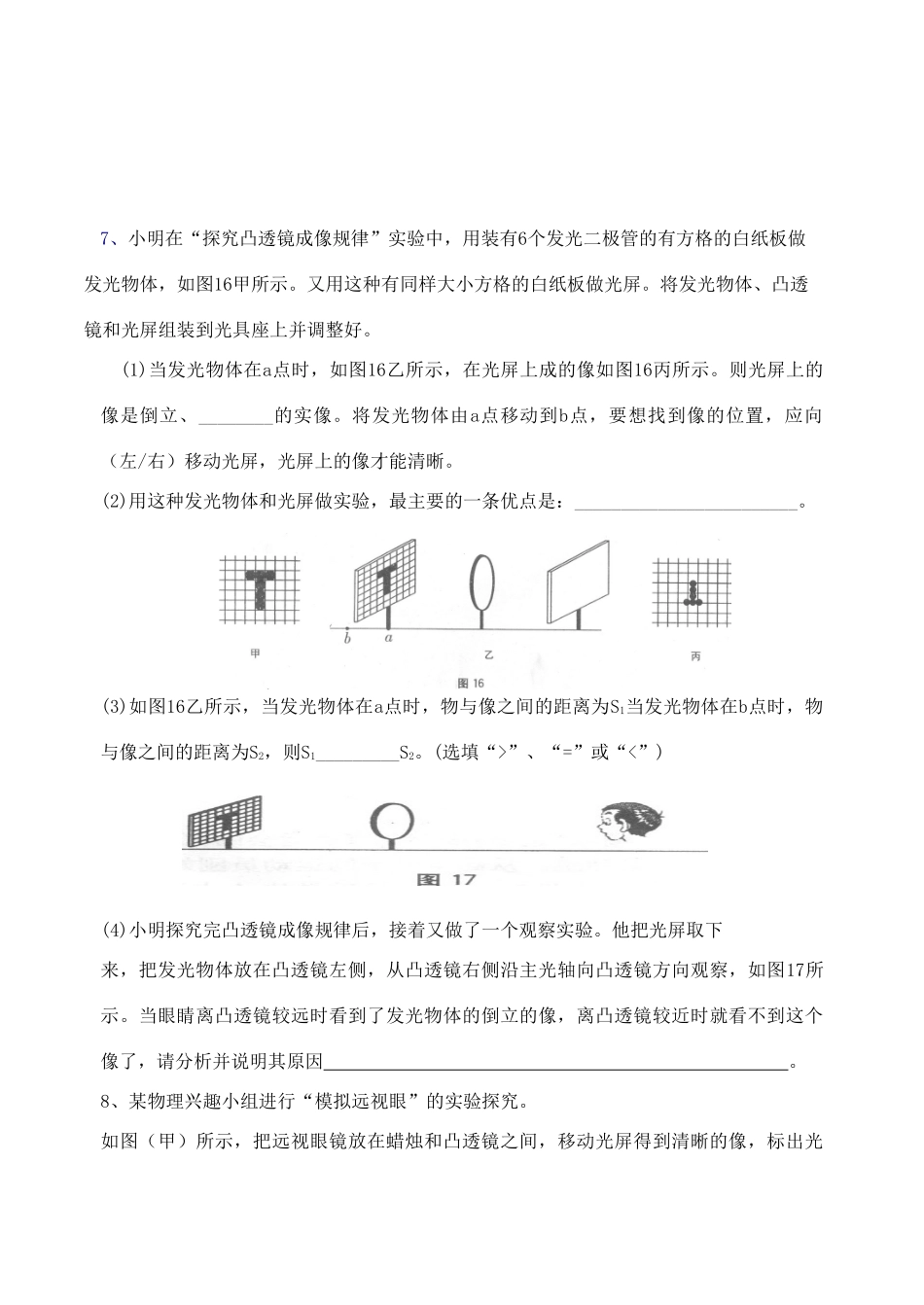

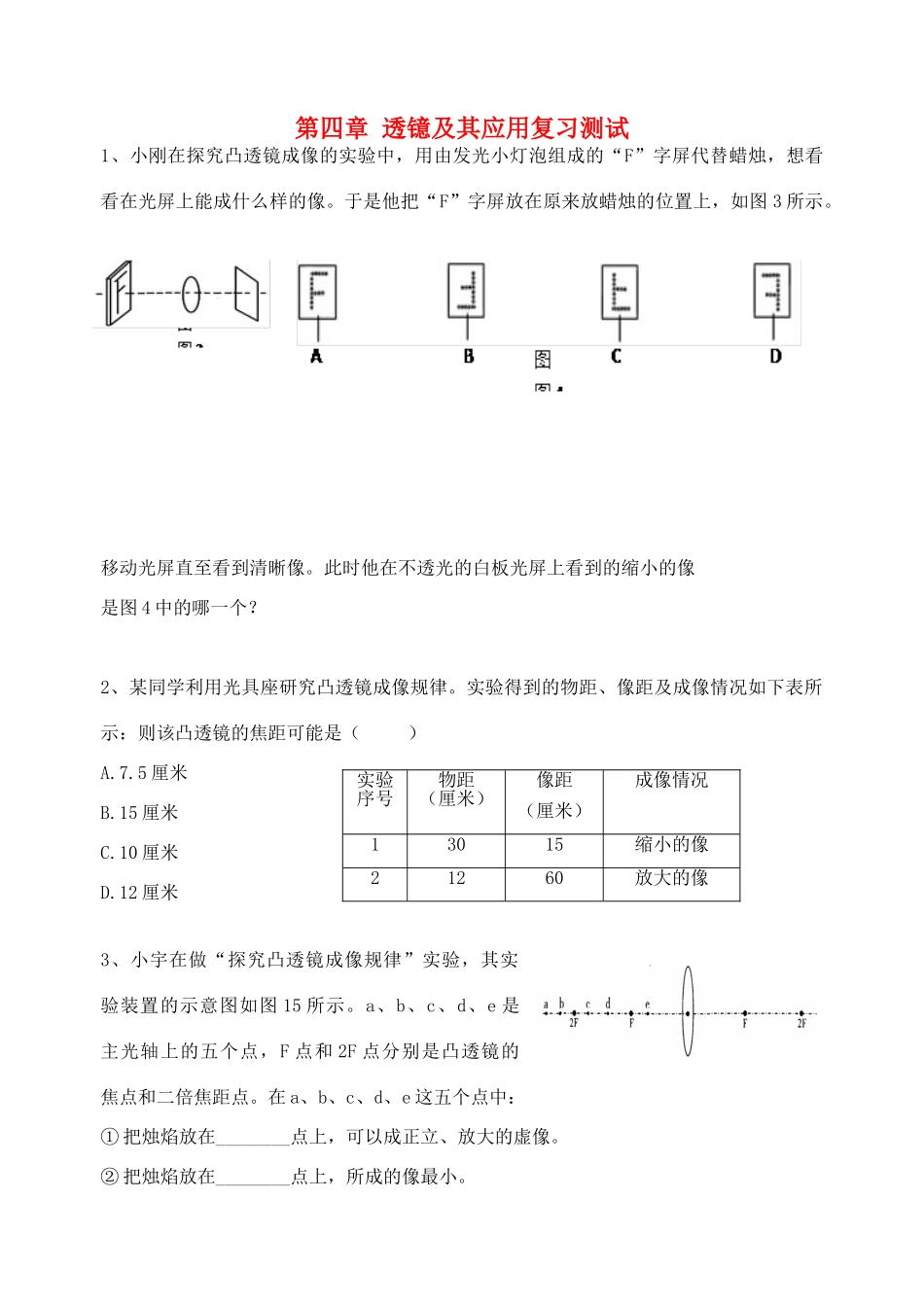

第四章透镱及其应用复习测试1、小刚在探究凸透镜成像的实验中，用由发光小灯泡组成的“F”字屏代替蜡烛，想看看在光屏上能成什么样的像。于是他把“F”字屏放在原来放蜡烛的位置上，如图3所示。移动光屏直至看到清晰像。此时他在不透光的白板光屏上看到的缩小的像是图4中的哪一个？2、某同学利用光具座研究凸透镜成像规律。实验得到的物距、像距及成像情况如下表所示：则该凸透镜的焦距可能是（）A.7.5厘米B.15厘米C.10厘米D.12厘米3、小宇在做“探究凸透镜成像规律”实验，其实验装置的示意图如图15所示。a、b、c、d、e是主光轴上的五个点，F点和2F点分别是凸透镜的焦点和二倍焦距点。在a、b、c、d、e这五个点中：①把烛焰放在________点上，可以成正立、放大的虚像。②把烛焰放在________点上，所成的像最小。实验序号物距（厘米）像距（厘米）成像情况13015缩小的像21260放大的像③把烛焰放在________点上是属于照相机原理。④把烛焰放在________点上是属于投影仪原理。4、索马里海盗猖獗，频频威胁我海外航运安全，自去年以来，中国人民解放军海军已派出多次舰队到该地区海域实施武装护航，如图是中央电视台随舰记者舰载直升机上拍下的新型导弹护卫舰530“徐州”号的护航照片，若该记者用的照相机镜头焦距为６０mm的相机在高空拍照，此时胶片到镜头的距离（）Ａ．大于１２０mmＢ．恰为６０mmＣ．小于６０mmD．略大于６０mm5、把凸透镜作为眼睛的晶状体，光屏看作视网膜，给凸透镜“戴”上老花眼镜，使烛焰在光屏上成一个清晰的像，若“取下”老花镜，为了使光屏上的像清晰，在保持烛焰和透镜位置不变的情况下，应将光屏（）A、保持在原来的位置B、靠近透镜C、远离透镜D、无论怎样移动光屏都不能使像清晰6、如图是十字路口处安装的监控摄像头，它可以拍下违章行驶的汽车照片，摄像头的镜头相当于一个镜。A、B是一辆汽车经过十字路口时，先后拍下的两张照片，可以看出汽车是摄像头（“靠近”、“远离”）。观察照片可以发现，几乎看不见车内的人，但车的外表却很清晰，是因为车内的人，摄像头几乎无法成像。夜晚，为了不影响司机开车，车内的灯应。7、小明在“探究凸透镜成像规律”实验中，用装有6个发光二极管的有方格的白纸板做发光物体，如图16甲所示。又用这种有同样大小方格的白纸板做光屏。将发光物体、凸透镜和光屏组装到光具座上并调整好。(1)当发光物体在a点时，如图16乙所示，在光屏上成的像如图16丙所示。则光屏上的像是倒立、________的实像。将发光物体由a点移动到b点，要想找到像的位置，应向（左/右）移动光屏，光屏上的像才能清晰。(2)用这种发光物体和光屏做实验，最主要的一条优点是：________________________。(3)如图16乙所示，当发光物体在a点时，物与像之间的距离为S1当发光物体在b点时，物与像之间的距离为S2，则S1_________S2。(选填“>”、“=”或“<”)(4)小明探究完凸透镜成像规律后，接着又做了一个观察实验。他把光屏取下来，把发光物体放在凸透镜左侧，从凸透镜右侧沿主光轴向凸透镜方向观察，如图17所示。当眼睛离凸透镜较远时看到了发光物体的倒立的像，离凸透镜较近时就看不到这个像了，请分析并说明其原因。8、某物理兴趣小组进行“模拟远视眼”的实验探究。如图（甲）所示，把远视眼镜放在蜡烛和凸透镜之间，移动光屏得到清晰的像，标出光屏的位置；拿开眼镜，屏上的像变得模糊，向（选填“靠近”还是“远离”）凸透镜方向移动光屏，像又变得清晰，再标出光屏的位置。观察眼球结构图[如图9（乙）]并结合以上实验，回答：⑴眼球中的视网膜相当于实验中的_____；实验中的凸透镜相当于眼球中的__________。⑵远视眼患者不戴眼镜时，远处物体成像在视网膜的______（填“前方”或“后方”）。⑶远视眼镜对光线具有________作用（填“会聚”或“发散”），应是_________透镜。(4)下图是鱼眼与人眼的结构示意图，我们观察发现：鱼眼晶状体的形状比人眼更加一些。象鱼这样的眼睛如果到陆地上观察物体，像将成在视网膜的前面。童话世界中生活在水里的美人鱼，上岸后，若要看清远处的物体，应该配戴（近视眼镜/远视眼镜），下图中（甲/乙）为远视眼镜。晶状体人眼鱼眼美人鱼戴哪副眼镜？甲乙
