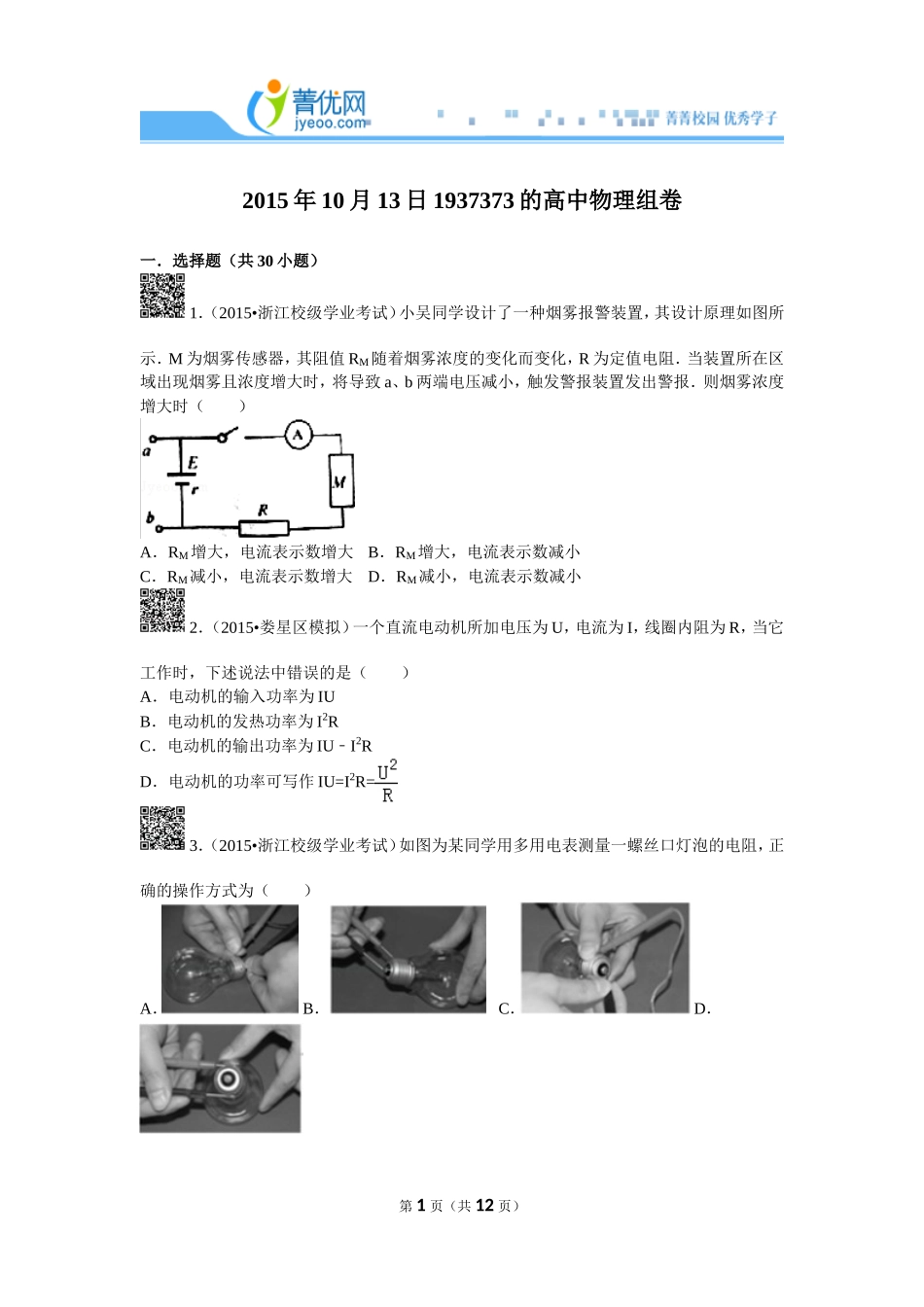

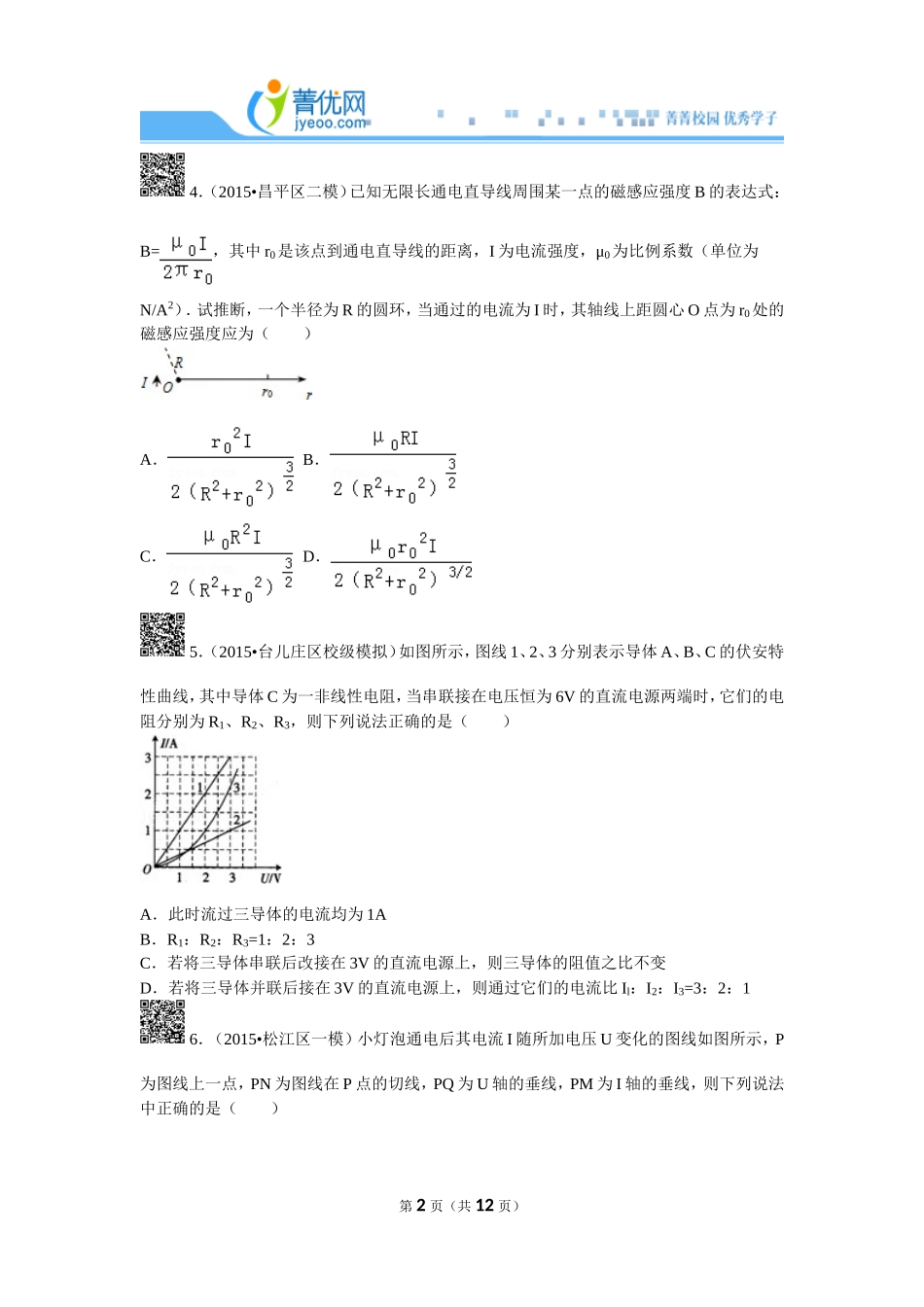

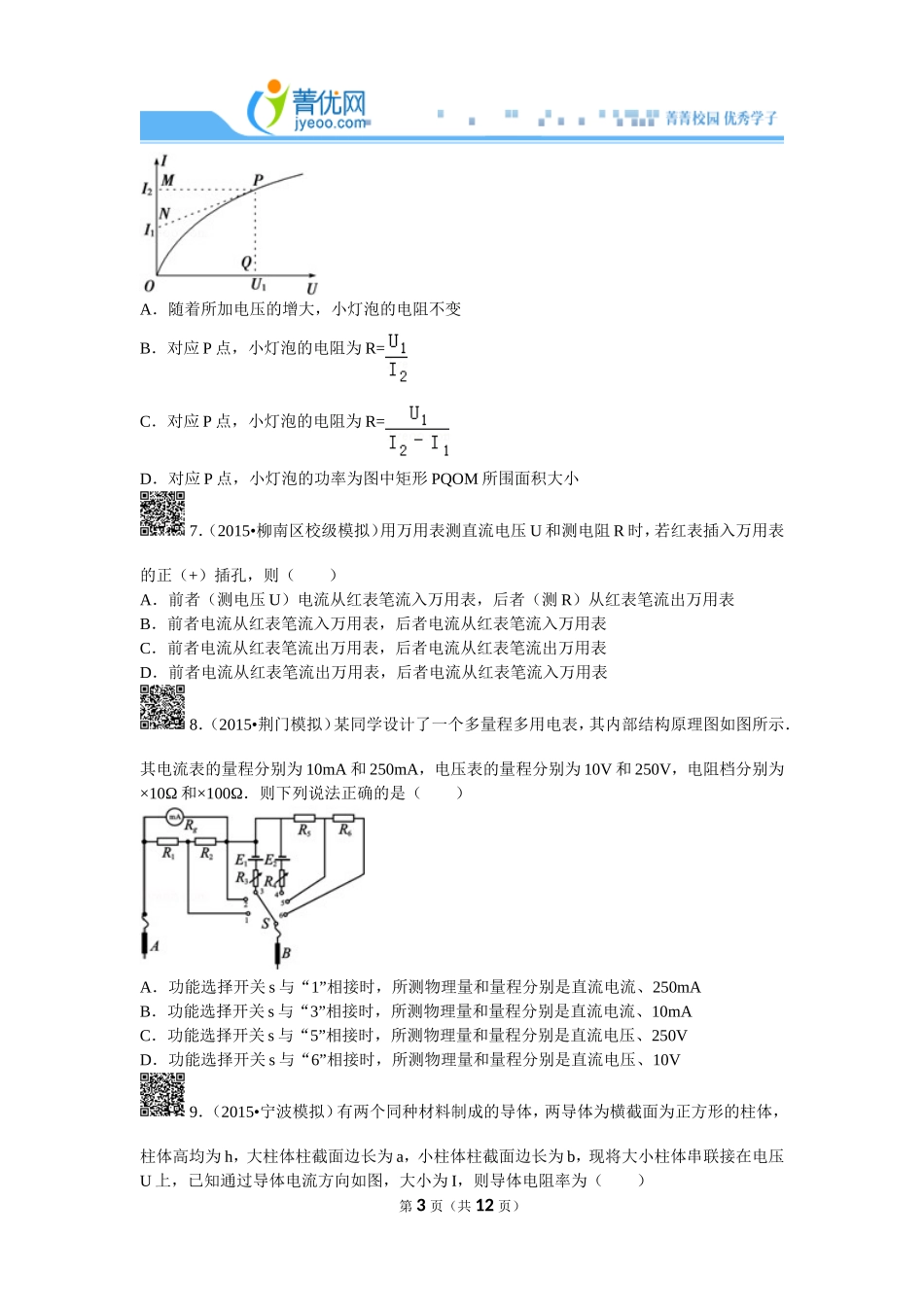

2015年10月13日1937373的高中物理组卷一．选择题（共30小题）1．（2015•浙江校级学业考试）小吴同学设计了一种烟雾报警装置，其设计原理如图所示．M为烟雾传感器，其阻值RM随着烟雾浓度的变化而变化，R为定值电阻．当装置所在区域出现烟雾且浓度增大时，将导致a、b两端电压减小，触发警报装置发出警报．则烟雾浓度增大时（）A．RM增大，电流表示数增大B．RM增大，电流表示数减小C．RM减小，电流表示数增大D．RM减小，电流表示数减小2．（2015•娄星区模拟）一个直流电动机所加电压为U，电流为I，线圈内阻为R，当它工作时，下述说法中错误的是（）A．电动机的输入功率为IUB．电动机的发热功率为I2RC．电动机的输出功率为IUI﹣2RD．电动机的功率可写作IU=I2R=3．（2015•浙江校级学业考试）如图为某同学用多用电表测量一螺丝口灯泡的电阻，正确的操作方式为（）A．B．C．D．第1页（共12页）4．（2015•昌平区二模）已知无限长通电直导线周围某一点的磁感应强度B的表达式：B=，其中r0是该点到通电直导线的距离，I为电流强度，μ0为比例系数（单位为N/A2）．试推断，一个半径为R的圆环，当通过的电流为I时，其轴线上距圆心O点为r0处的磁感应强度应为（）A．B．C．D．5．（2015•台儿庄区校级模拟）如图所示，图线1、2、3分别表示导体A、B、C的伏安特性曲线，其中导体C为一非线性电阻，当串联接在电压恒为6V的直流电源两端时，它们的电阻分别为R1、R2、R3，则下列说法正确的是（）A．此时流过三导体的电流均为1AB．R1：R2：R3=1：2：3C．若将三导体串联后改接在3V的直流电源上，则三导体的阻值之比不变D．若将三导体并联后接在3V的直流电源上，则通过它们的电流比Il：I2：I3=3：2：16．（2015•松江区一模）小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线在P点的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中正确的是（）第2页（共12页）A．随着所加电压的增大，小灯泡的电阻不变B．对应P点，小灯泡的电阻为R=C．对应P点，小灯泡的电阻为R=D．对应P点，小灯泡的功率为图中矩形PQOM所围面积大小7．（2015•柳南区校级模拟）用万用表测直流电压U和测电阻R时，若红表插入万用表的正（+）插孔，则（）A．前者（测电压U）电流从红表笔流入万用表，后者（测R）从红表笔流出万用表B．前者电流从红表笔流入万用表，后者电流从红表笔流入万用表C．前者电流从红表笔流出万用表，后者电流从红表笔流出万用表D．前者电流从红表笔流出万用表，后者电流从红表笔流入万用表8．（2015•荆门模拟）某同学设计了一个多量程多用电表，其内部结构原理图如图所示．其电流表的量程分别为10mA和250mA，电压表的量程分别为10V和250V，电阻档分别为×10Ω和×100Ω．则下列说法正确的是（）A．功能选择开关s与“1”相接时，所测物理量和量程分别是直流电流、250mAB．功能选择开关s与“3”相接时，所测物理量和量程分别是直流电流、10mAC．功能选择开关s与“5”相接时，所测物理量和量程分别是直流电压、250VD．功能选择开关s与“6”相接时，所测物理量和量程分别是直流电压、10V9．（2015•宁波模拟）有两个同种材料制成的导体，两导体为横截面为正方形的柱体，柱体高均为h，大柱体柱截面边长为a，小柱体柱截面边长为b，现将大小柱体串联接在电压U上，已知通过导体电流方向如图，大小为I，则导体电阻率为（）第3页（共12页）A．ρ=B．ρ=C．ρ=D．ρ=10．（2015•邢台四模）欧姆不仅发现了欧姆定律，还研究了电阻定律，有一个长方体金属电阻，材料分布均匀，边长分别为a、b、c，且a＞b＞c．电流沿以下方向流过该金属电阻，其中电阻阻值最小的是（）A．B．C．D．11．（2015•浙江模拟）某个由导电介质制成的电阻截面如图所示．导电介质的电阻率为ρ，制成内、外半径分别为a和b的半球壳层形状（图中阴影部分），半径为a、电阻不计的球形电极被嵌入导电介质的球心为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极．设该电阻的阻值为R，下面给出R的四个表达式中只有一个是合理的，试判断合理的表达式为（）A．R=B．R=C．R=D．R=12．（2015•桐乡...
