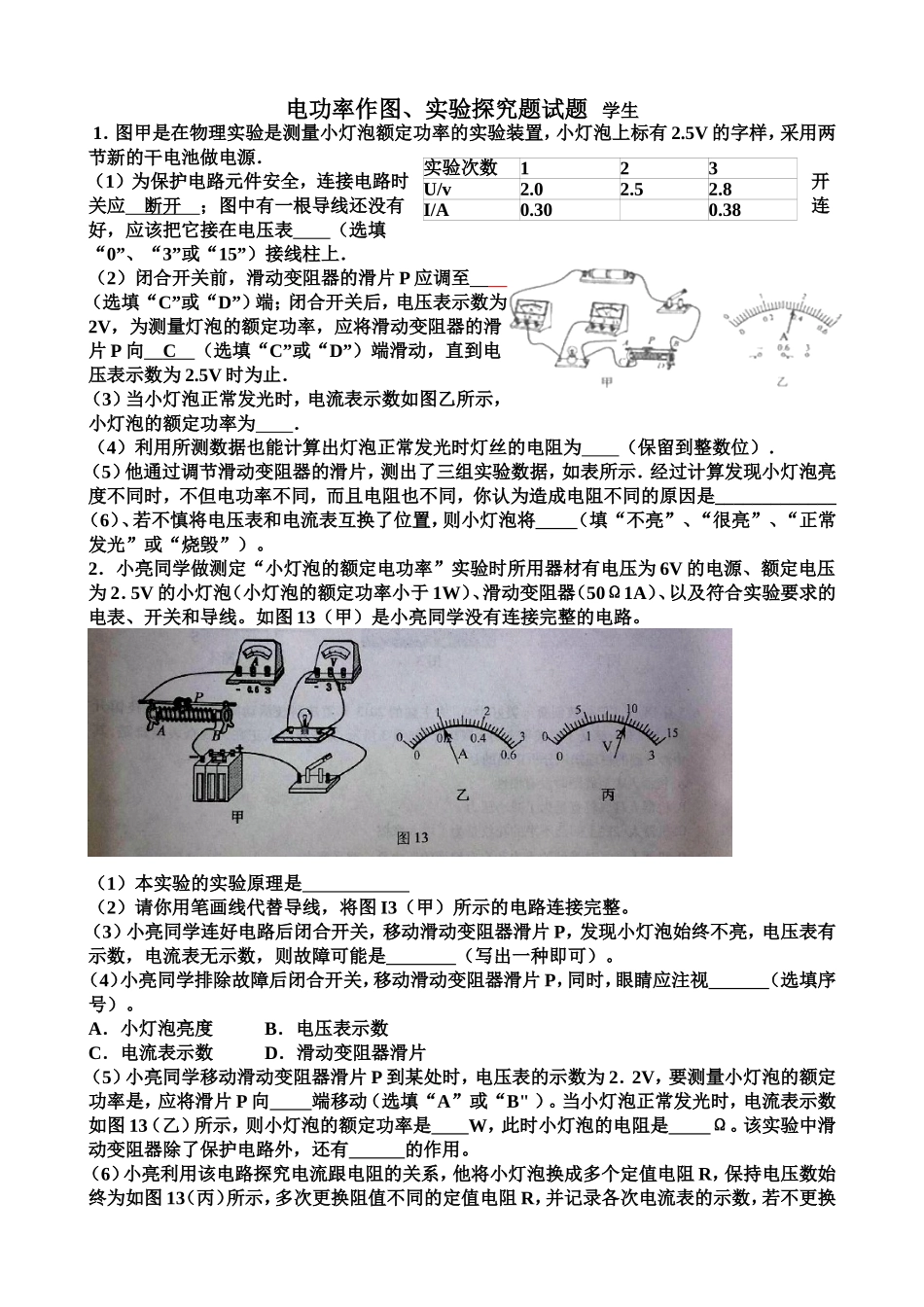

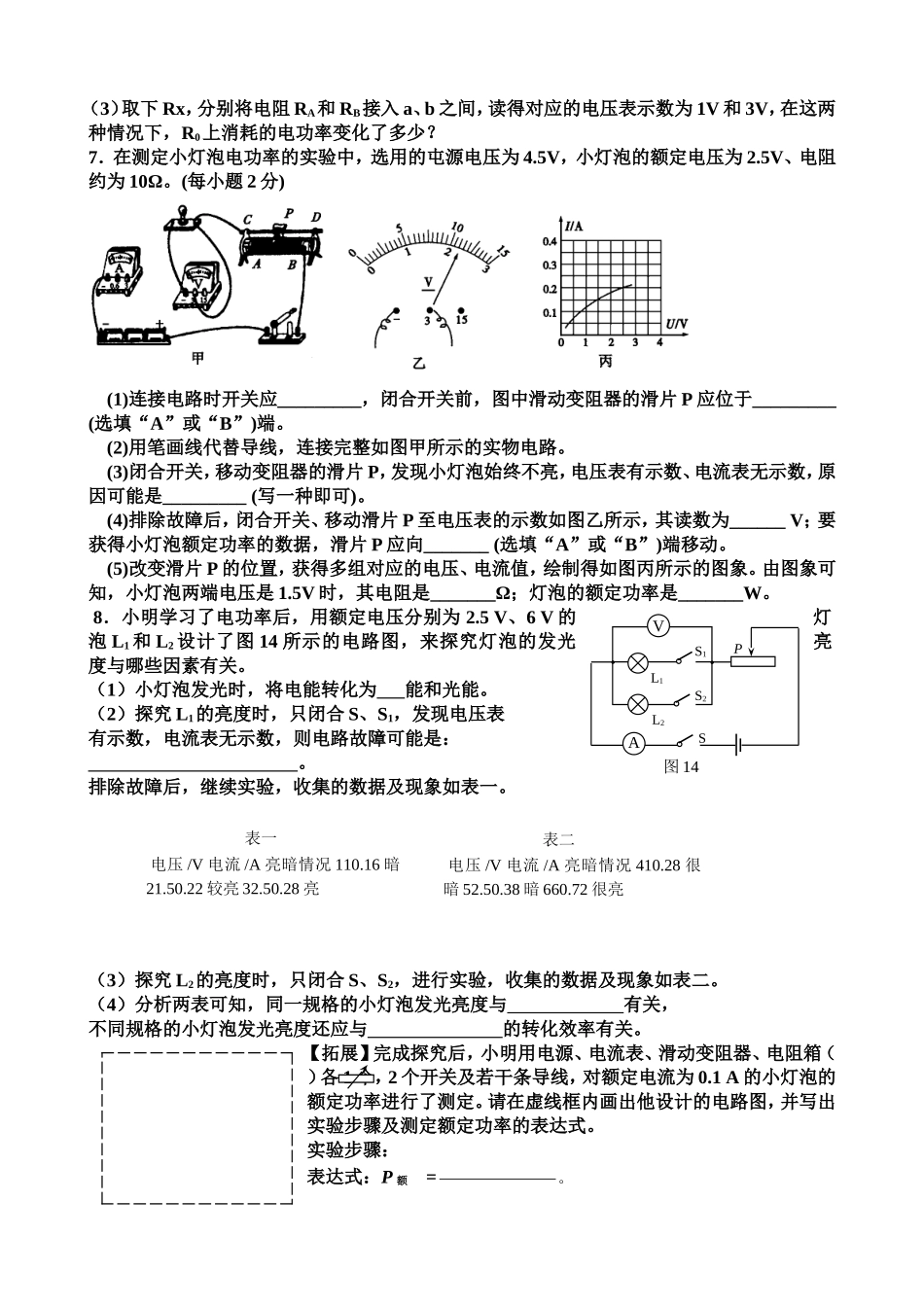

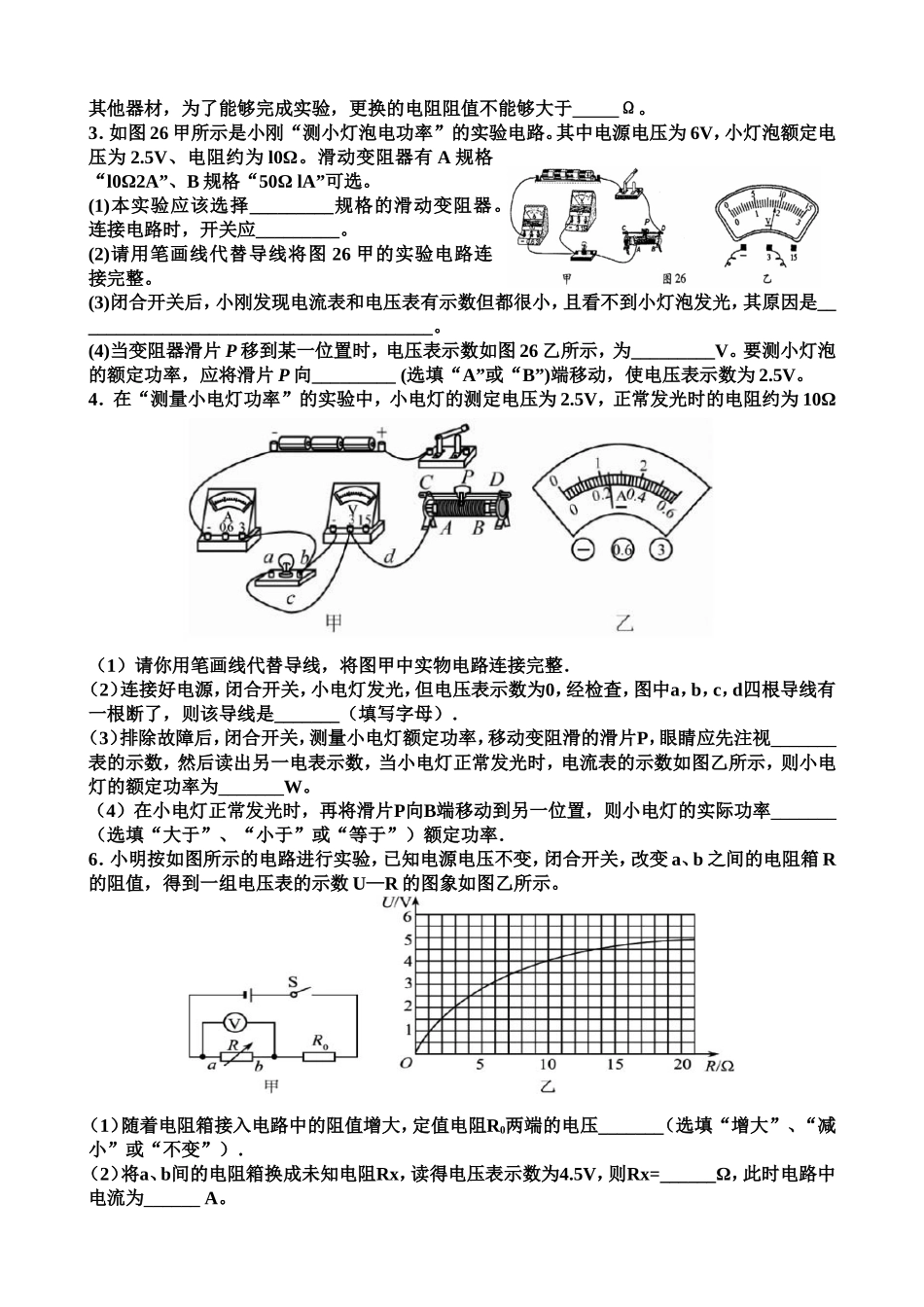

电功率作图、实验探究题试题学生1．图甲是在物理实验是测量小灯泡额定功率的实验装置，小灯泡上标有2.5V的字样，采用两节新的干电池做电源．（1）为保护电路元件安全，连接电路时开关应断开；图中有一根导线还没有连好，应该把它接在电压表（选填“0”、“3”或“15”）接线柱上．（2）闭合开关前，滑动变阻器的滑片P应调至（选填“C”或“D”）端；闭合开关后，电压表示数为2V，为测量灯泡的额定功率，应将滑动变阻器的滑片P向C（选填“C”或“D”）端滑动，直到电压表示数为2.5V时为止．（3）当小灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定功率为．（4）利用所测数据也能计算出灯泡正常发光时灯丝的电阻为（保留到整数位）．（5）他通过调节滑动变阻器的滑片，测出了三组实验数据，如表所示．经过计算发现小灯泡亮度不同时，不但电功率不同，而且电阻也不同，你认为造成电阻不同的原因是_____________（6）、若不慎将电压表和电流表互换了位置，则小灯泡将（填“不亮”、“很亮”、“正常发光”或“烧毁”）。2．小亮同学做测定“小灯泡的额定电功率”实验时所用器材有电压为6V的电源、额定电压为2．5V的小灯泡（小灯泡的额定功率小于1W）、滑动变阻器（50Ω1A）、以及符合实验要求的电表、开关和导线。如图13（甲）是小亮同学没有连接完整的电路。（1）本实验的实验原理是（2）请你用笔画线代替导线，将图I3（甲）所示的电路连接完整。（3）小亮同学连好电路后闭合开关，移动滑动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，则故障可能是（写出一种即可）。（4）小亮同学排除故障后闭合开关，移动滑动变阻器滑片P，同时，眼睛应注视（选填序号）。A．小灯泡亮度B．电压表示数C．电流表示数D．滑动变阻器滑片（5）小亮同学移动滑动变阻器滑片P到某处时，电压表的示数为2．2V，要测量小灯泡的额定功率是，应将滑片P向端移动（选填“A”或“B"）。当小灯泡正常发光时，电流表示数如图13（乙）所示，则小灯泡的额定功率是W，此时小灯泡的电阻是Ω。该实验中滑动变阻器除了保护电路外，还有的作用。（6）小亮利用该电路探究电流跟电阻的关系，他将小灯泡换成多个定值电阻R，保持电压数始终为如图13（丙）所示，多次更换阻值不同的定值电阻R，并记录各次电流表的示数，若不更换实验次数123U/v2.02.52.8I/A0.300.38其他器材，为了能够完成实验，更换的电阻阻值不能够大于Ω。3．如图26甲所示是小刚“测小灯泡电功率”的实验电路。其中电源电压为6V，小灯泡额定电压为2.5V、电阻约为l0Ω。滑动变阻器有A规格“l0Ω2A”、B规格“50ΩlA”可选。(1)本实验应该选择_________规格的滑动变阻器。连接电路时，开关应_________。(2)请用笔画线代替导线将图26甲的实验电路连接完整。(3)闭合开关后，小刚发现电流表和电压表有示数但都很小，且看不到小灯泡发光，其原因是_______________________________________。(4)当变阻器滑片P移到某一位置时，电压表示数如图26乙所示，为_________V。要测小灯泡的额定功率，应将滑片P向_________(选填“A”或“B”)端移动，使电压表示数为2.5V。4．在“测量小电灯功率”的实验中，小电灯的测定电压为2.5V，正常发光时的电阻约为10Ω（1）请你用笔画线代替导线，将图甲中实物电路连接完整．（2）连接好电源，闭合开关，小电灯发光，但电压表示数为0，经检查，图中a，b，c，d四根导线有一根断了，则该导线是_______（填写字母）．（3）排除故障后，闭合开关，测量小电灯额定功率，移动变阻滑的滑片P，眼睛应先注视_______表的示数，然后读出另一电表示数，当小电灯正常发光时，电流表的示数如图乙所示，则小电灯的额定功率为_______W。（4）在小电灯正常发光时，再将滑片P向B端移动到另一位置，则小电灯的实际功率_______（选填“大于”、“小于”或“等于”）额定功率．6．小明按如图所示的电路进行实验，已知电源电压不变，闭合开关，改变a、b之间的电阻箱R的阻值，得到一组电压表的示数U—R的图象如图乙所示。（1）随着电阻箱接入电路中的阻值增大，定值电阻R0两端的电压_______（选填“增大”、“减小”或“不变”）．（2）...
