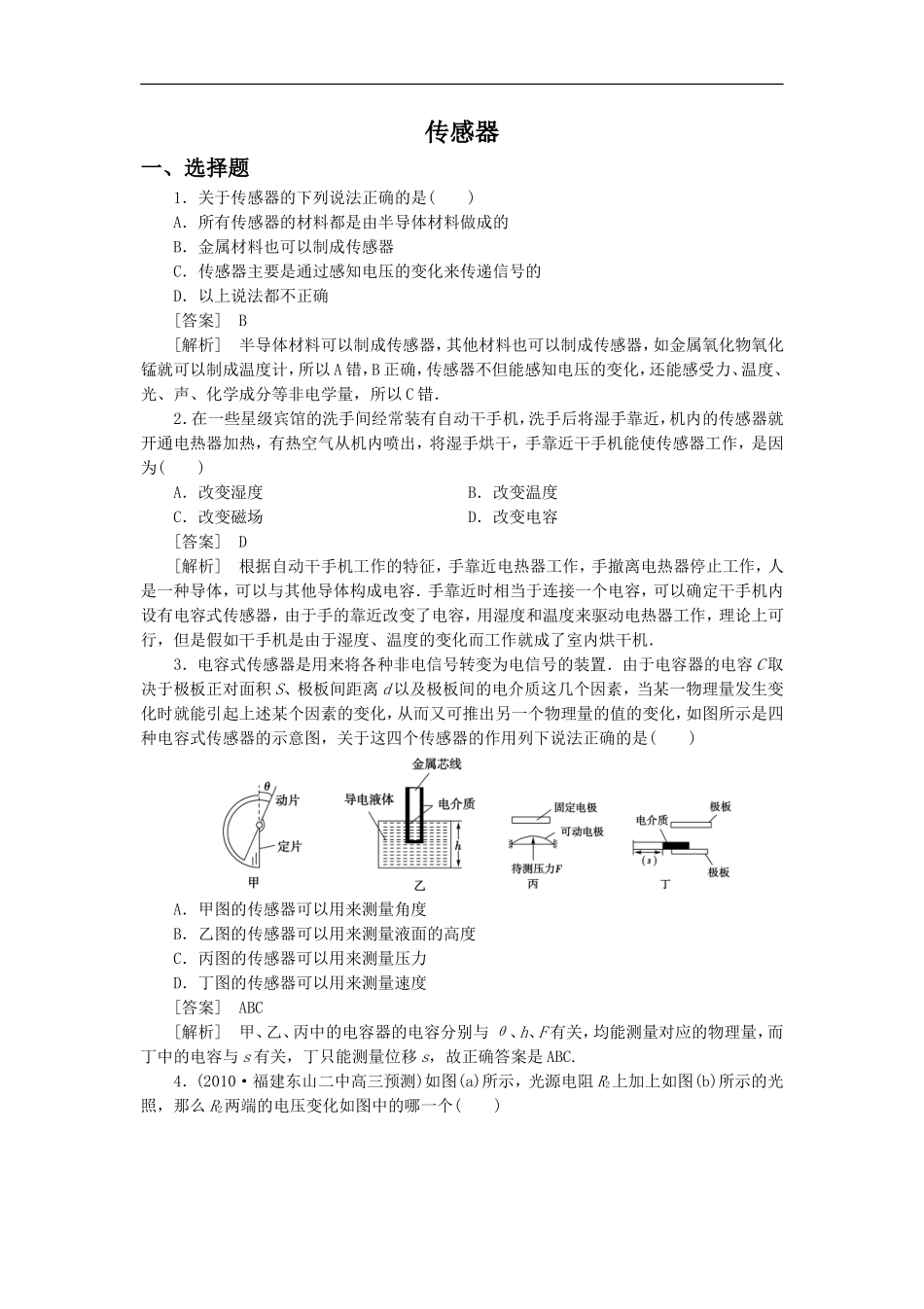

传感器一、选择题1．关于传感器的下列说法正确的是()A．所有传感器的材料都是由半导体材料做成的B．金属材料也可以制成传感器C．传感器主要是通过感知电压的变化来传递信号的D．以上说法都不正确[答案]B[解析]半导体材料可以制成传感器，其他材料也可以制成传感器，如金属氧化物氧化锰就可以制成温度计，所以A错，B正确，传感器不但能感知电压的变化，还能感受力、温度、光、声、化学成分等非电学量，所以C错．2．在一些星级宾馆的洗手间经常装有自动干手机，洗手后将湿手靠近，机内的传感器就开通电热器加热，有热空气从机内喷出，将湿手烘干，手靠近干手机能使传感器工作，是因为()A．改变湿度B．改变温度C．改变磁场D．改变电容[答案]D[解析]根据自动干手机工作的特征，手靠近电热器工作，手撤离电热器停止工作，人是一种导体，可以与其他导体构成电容．手靠近时相当于连接一个电容，可以确定干手机内设有电容式传感器，由于手的靠近改变了电容，用湿度和温度来驱动电热器工作，理论上可行，但是假如干手机是由于湿度、温度的变化而工作就成了室内烘干机．3．电容式传感器是用来将各种非电信号转变为电信号的装置．由于电容器的电容C取决于极板正对面积S、极板间距离d以及极板间的电介质这几个因素，当某一物理量发生变化时就能引起上述某个因素的变化，从而又可推出另一个物理量的值的变化，如图所示是四种电容式传感器的示意图，关于这四个传感器的作用列下说法正确的是()A．甲图的传感器可以用来测量角度B．乙图的传感器可以用来测量液面的高度C．丙图的传感器可以用来测量压力D．丁图的传感器可以用来测量速度[答案]ABC[解析]甲、乙、丙中的电容器的电容分别与θ、h、F有关，均能测量对应的物理量，而丁中的电容与s有关，丁只能测量位移s，故正确答案是ABC.4．(2010·福建东山二中高三预测)如图(a)所示，光源电阻R2上加上如图(b)所示的光照，那么R2两端的电压变化如图中的哪一个()[答案]B[解析]光敏电阻阻值随光照的增强而减小，所以R2两端的电压随之减小，但最终不会是零，所以选B.5．如图所示的电路中，电源两端的电压恒定，L为小灯泡，R为光敏电阻，LED为发光二极管(电流越大，发出的光越强)，且R与LED间距不变，下列说法中正确的是()A．当滑动触头P向左移动时，L消耗的功率增大B．当滑动触头P向左移动时，L消耗的功率减小C．当滑动触头P向右移动时，L消耗的功率可能不变D．无论怎样移动触头P，L消耗的功率都不变[答案]A[解析]触头P左移，使其电阻减小，流过二极管的电流增大，从而发光增强，使光敏电阻R减小，最终达到增大流过灯泡的电流的效果．6．(2010·山东青州)唱卡拉OK用的话筒，内有传感器．其中有一种是动圈式的，它的工作原理是在弹性膜片后面粘接一个轻小的金属线圈，线圈处于永磁体的磁场中，当声波使膜片前后振动时，就将声音信号转变为电信号．下列说法正确的是()A．该传感器是根据电流的磁效应工作的B．该传感器是根据电磁感应原理工作的C．膜片振动时，穿过金属线圈的磁通量不变D．膜片振动时，金属线圈中不会产生感应电动势[答案]B[解析]如图所示动圈式话筒是利用电磁感应现象制成的．当声波使金属膜片振动时，连接在膜片上的线圈(叫音圈)随着一起振起．音圈在永磁铁的磁场中振动，其中就产生感应电流，感应电流的大小和方向都变化，振幅和频率的变化由声波决定，这就将声音信号转换成电信号，这个电信号经扩音器放大后传给扬声器，从扬声器中就发生放大的声音．7．为了儿童安全，布绒玩具必须检测其中是否存在金属断针，可以先将玩具放置强磁场中，若其中有断针，则断针被磁化，用磁报警装置可以检测到断针的存在，如图所示是磁报警装置中的一部分电路示意图，其中RB是磁敏传感器，它的电阻随断针的出现而减小，a、b接报警器，当传感器RB所在处出现断针时，电流表的电流I、ab两端的电压U将()A．I变大，U变大B．I变小，U变小C．I变大，U变小D．I变小，U变大[答案]C[解析]由题意知RB的电阻随断针的出现而减小，即外电路的电阻减小，由闭合电路欧姆定律有I总＝E/(R＋r)可知I总必增大，再由U外＝E－I总r可知，外电压U减小．而由U1＝I总R1可知，U1增大，U3...
