2012年中考物理试题汇编考点06-电流-电路VIP免费

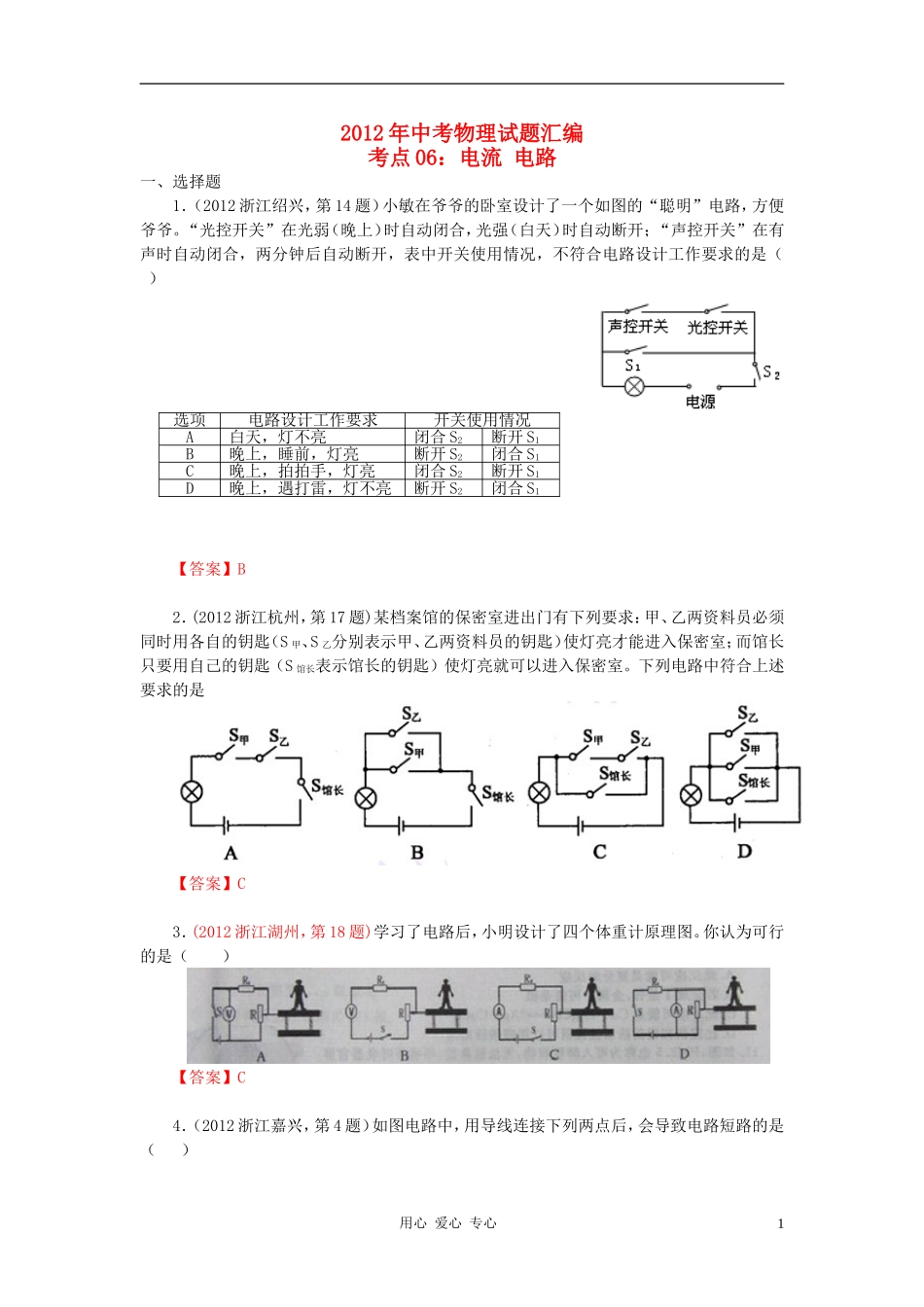

2012年中考物理试题汇编考点06：电流电路一、选择题1．（2012浙江绍兴，第14题）小敏在爷爷的卧室设计了一个如图的“聪明”电路，方便爷爷。“光控开关”在光弱（晚上）时自动闭合，光强（白天）时自动断开；“声控开关”在有声时自动闭合，两分钟后自动断开，表中开关使用情况，不符合电路设计工作要求的是（）选项电路设计工作要求开关使用情况A白天，灯不亮闭合S2断开S1B晚上，睡前，灯亮断开S2闭合S1C晚上，拍拍手，灯亮闭合S2断开S1D晚上，遇打雷，灯不亮断开S2闭合S1【答案】B2．(2012浙江杭州，第17题)某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室。下列电路中符合上述要求的是【答案】C3．(2012浙江湖州，第18题)学习了电路后，小明设计了四个体重计原理图。你认为可行的是（）【答案】C4．（2012浙江嘉兴，第4题）如图电路中，用导线连接下列两点后，会导致电路短路的是（）用心爱心专心1A.a、cB.b、cC.b、dD.d、e【答案】C5．（2012浙江金华，第10题）某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M。下列电路图符合要求的是【答案】B6．(2012浙江宁波，第8题)下列电路图中，开关S闭合后，两个电阻并联的是（）【答案】C7．（2012浙江台州，第14题）在研究物质的导电性时，采用如图所示的实验电路。用酒精灯对着取自白炽灯的玻璃芯柱加热，灯泡L会慢慢亮起来。对此，以下叙述正确的是（）A.玻璃芯柱和灯泡L是并联的B.电压表的示数将逐渐变大C.通过灯泡的电流表要比通过玻璃芯柱的电流大D.加热过程中，玻璃芯柱的电阻随温度升高而增大【答案】B用心爱心专心S1LAS2MLBS1MLDS1M第10题图LCS2MS1ABCD28．（2012浙江温州，第6题）下列仪器为电流表的是()【答案】A9．（2012浙江温州，第19题）如图所示的电蚊拍，具有灭蚊和照明等功能。当开关Sl闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。下列电路设计符合这种要求的是()卷Ⅱ【答案】C10．（2012安徽，第16题）某同学利用图示电路研究并联电路电流的规律。闭合开关s再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度。产生这种现象的原因可能是()A．小灯泡发生短路B．小灯泡发生短路C．电流表使用的量程小了D．电流表的接线柱接反了【答案】C11．（2012广东广州，第7题）当自动电压力锅压强过大或温度过高时，发热器都会停止工作.压强过大时开关K过压自动断开，温度过高时开关K过热自动断开.图2表示K过压、K过热和锅内发热器的连接，其中正确的是（）用心爱心专心3【答案】A12．（2012广东广州，第23题第（1）问）小灯泡的结构如图22，按图23中图连接能让完好的2.5V的灯泡点亮.【答案】C13．(2012湖南益阳，第12题)如图6所示的电路中，闭合开关时，下列说法正确的是()A．两灯泡串联B．电流表测的是总电流C．电流表测的是L1的电流D．电流表测的是L2的电流【答案】C14．（2012湖南株洲，第17题）为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。符合上述要求的电路图是（）【答案】C用心爱心专心图6415．(2012贵州铜仁，第11题)关于串、并联电路，下列说法正确的是A．串联电路电流处处相等B．串联电路总电阻的倒数等于各电阻倒数之和C．并联电路各支路电流总相等D．并联电路的总电阻等于各支路电阻之和【答案】A16．(2012江苏连云港，第3题)在图示电路中，电源电压保持不变。闭合开关S后，开关S1由断开到闭合，下列说法正确的是()A．电流表A1示数变大，电流表A示数也变大B．电流表A1示数变小，电流表A示数也变小C．电流表A1示数不变，电流表A示数变大D．电流表A1示数不变，电流表A示数变小【答案】C17．(2012江苏连云港，第5题)关于以下现象说法正确的是()A．雪花漫天飞舞说明分子在做无规则运动B．丝绸摩擦过的...
