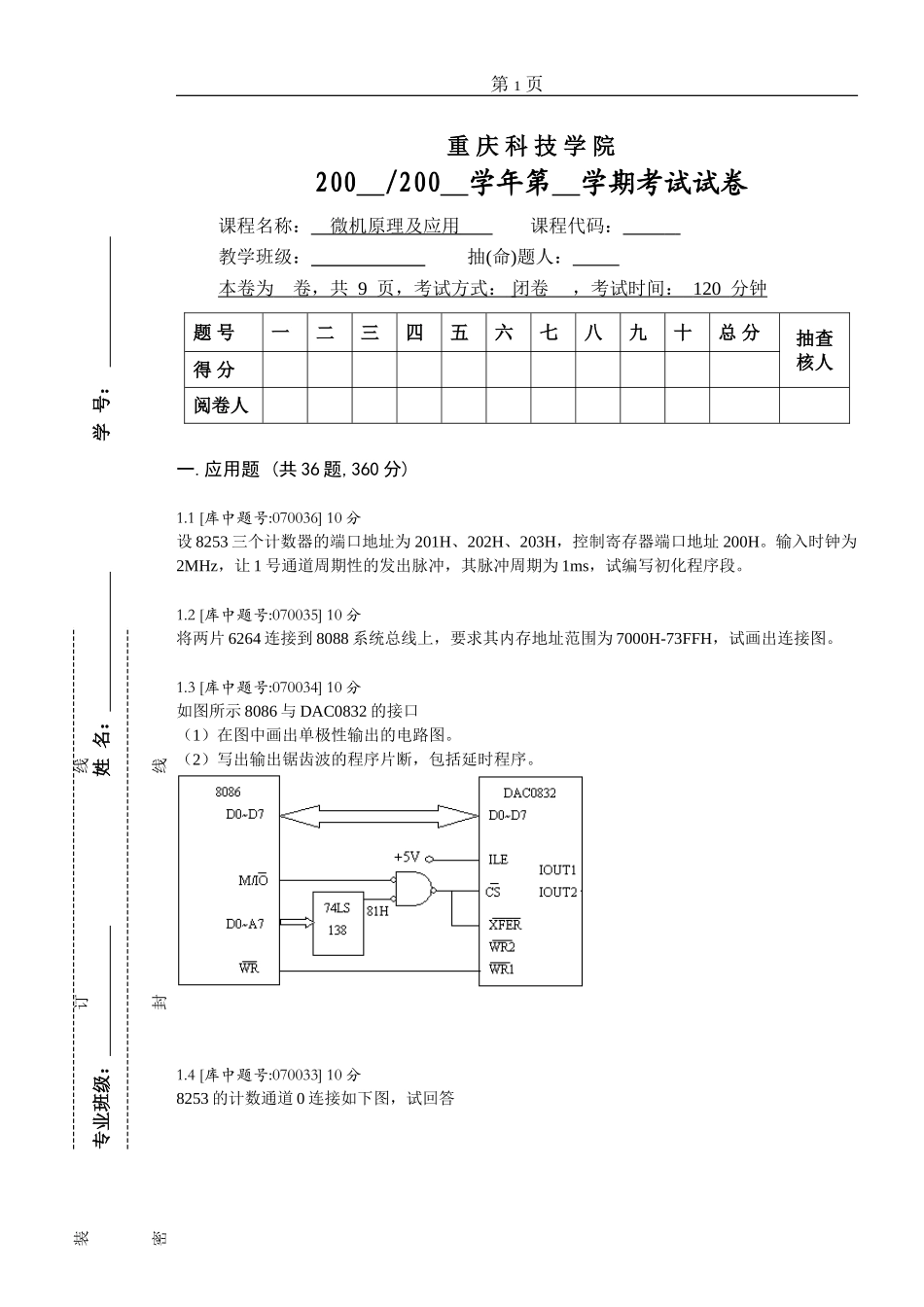

第1页重庆科技学院200/200学年第学期考试试卷课程名称：微机原理及应用课程代码：教学班级：抽(命)题人：本卷为卷，共9页，考试方式：闭卷，考试时间：120分钟题号一二三四五六七八九十总分抽查核人得分阅卷人一.应用题(共36题,360分)1.1[库中题号:070036]10分设8253三个计数器的端口地址为201H、202H、203H，控制寄存器端口地址200H。输入时钟为2MHz，让1号通道周期性的发出脉冲，其脉冲周期为1ms，试编写初化程序段。1.2[库中题号:070035]10分将两片6264连接到8088系统总线上，要求其内存地址范围为7000H-73FFH，试画出连接图。1.3[库中题号:070034]10分如图所示8086与DAC0832的接口（1）在图中画出单极性输出的电路图。（2）写出输出锯齿波的程序片断，包括延时程序。1.4[库中题号:070033]10分8253的计数通道0连接如下图，试回答专业班级：姓名：学号：密封线装订线第2页（1）计数通道0工作于何种方式，并说明理由。（2）写出计数通道0的计数初值，CLK0输入的频率是多少？并说明理由。1.5[库中题号:070032]10分打印机驱动接口是一个并行接口，它需要数据口输出数据，控制口用于控制打印机工作，状态口用于测试打印机的现行工作状态。要求用8255芯片设计一个打印机控制接口。（1）画出硬件连接原理图。（2）以查询方式编制输出一个字符（设该字符已在BL寄存器中）的程序，包括8255初始化程序。设8255控制口为83H，PA口为80H，PC口为82H。要求：PC6去检测打印机的BUSY信号，PC2产生信号，PA口作为输出字符的数据口，工作于方式0，程序中写出必要的注解。1.6[库中题号:070031]10分利用8255A及ADC0809设计的数据采集系统如下图，要求用查询方式编写连续转换8个通道模第3页拟量的程序。设8255A的4个端口地址为300H~303H,DATA为存放8个通道转换后的结果。1.7[库中题号:070030]10分设8259A的端口地址为20H、21H，请读入IRR、ISR、IMR寄存器的内容，并相继保存在数据段2000H开始的内存单元中；若该8259A为主片，请用查询方式，查询哪个从片有中断请求。1.8[库中题号:070029]10分IBMPC机中，只有一片8259A，可接受外部8级中断。在I/O地址中，分配8259A的端口地址为20H和21H，初始化为：边沿触发、缓冲连接、中断结束采用EOI命令、中断优先级采用完全嵌套方式，8级中断源的中断类型分别为08H—0FH，试编写初始化程序。1.9[库中题号:070028]10分利用8255A的A口方式1与微型打印机相连，采用中断方式将内存缓冲区BUFF中的字符打印输出。CPU为8088，硬件连接如下图，试完成相应的软件设计。1.10[库中题号:070027]10分利用8255A的A口方式0与微型打印机相连，将内存缓冲区BUFF中的字符打印输出。CPU为第4页8088，硬件连接如下图，试完成相应的软件设计。1.11[库中题号:070026]10分用2K×8的2716Ａ存储器芯片组成8K×8的存储器系统。试画图说明并写出每块芯片的地址范围。1.12[库中题号:070025]10分用1K×4的2114芯片组成2K×8的存储器系统。试画图说明并写出每块芯片的地址范围。1.13[库中题号:070024]10分通过8251A实现相距较远的两台微型计算机相互通信的系统连接简化框图如下。这时，利用两片8251A通过标准串行接口RS-232C实现两台8086微机之问的串行通信，试编写发送和接收的程序。1.14[库中题号:070023]10分CPU和ADC的中断接口电路如图。使用中断方法编写控制程序，对ADC输入的模拟量采样100第5页个点，并转换成数字量。1.15[库中题号:070022]10分试编写一个8通道A/D转换器的测试程序。1.16[库中题号:070021]10分如图ADC0809直接与CPU扩展槽的连接图，编写采样程序。1.17[库中题号:070020]10分设8086与8250相连接，系统时钟频率为1.8432MHz，工作过程中以查询方式发送数据，而以中断方式接收数据，数据位8位，偶校验，2位停止位，波特率为4800HZ，请编写程序段对8250的初始化，并编写相应的中断服务子程序。1.18[库中题号:070019]10分采用8255A作为甲乙两台计算机并行通信的接口电路，请画出查询式输入/输出方式工作的接口电路，并写出甲机发送的程序。1.19[库中题号:070018]10分第6页某8255A的端口地址范围为03F8H～03FBH，A组和B组均工作在方式0，A口作为数据输出端口，C口低4位作为状态...
