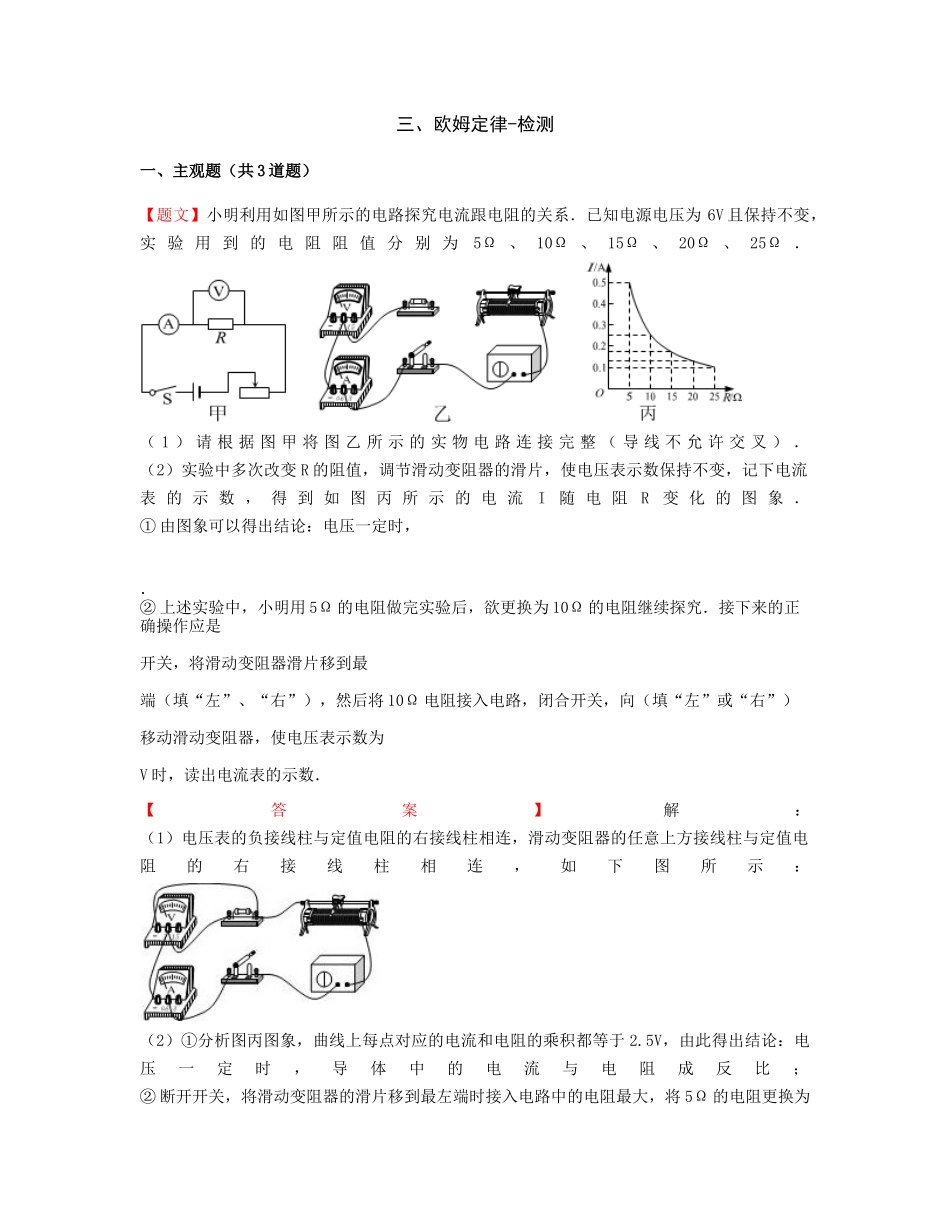

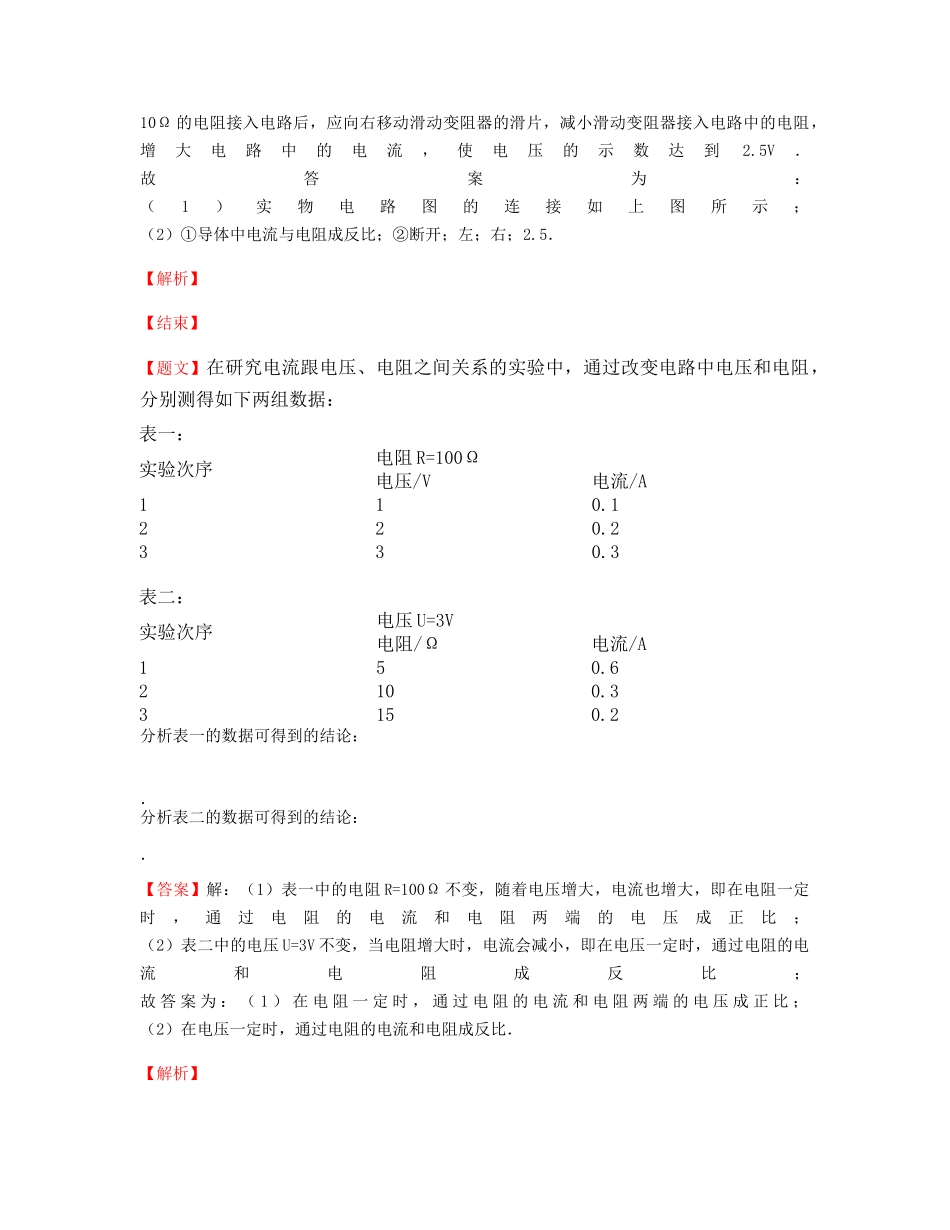

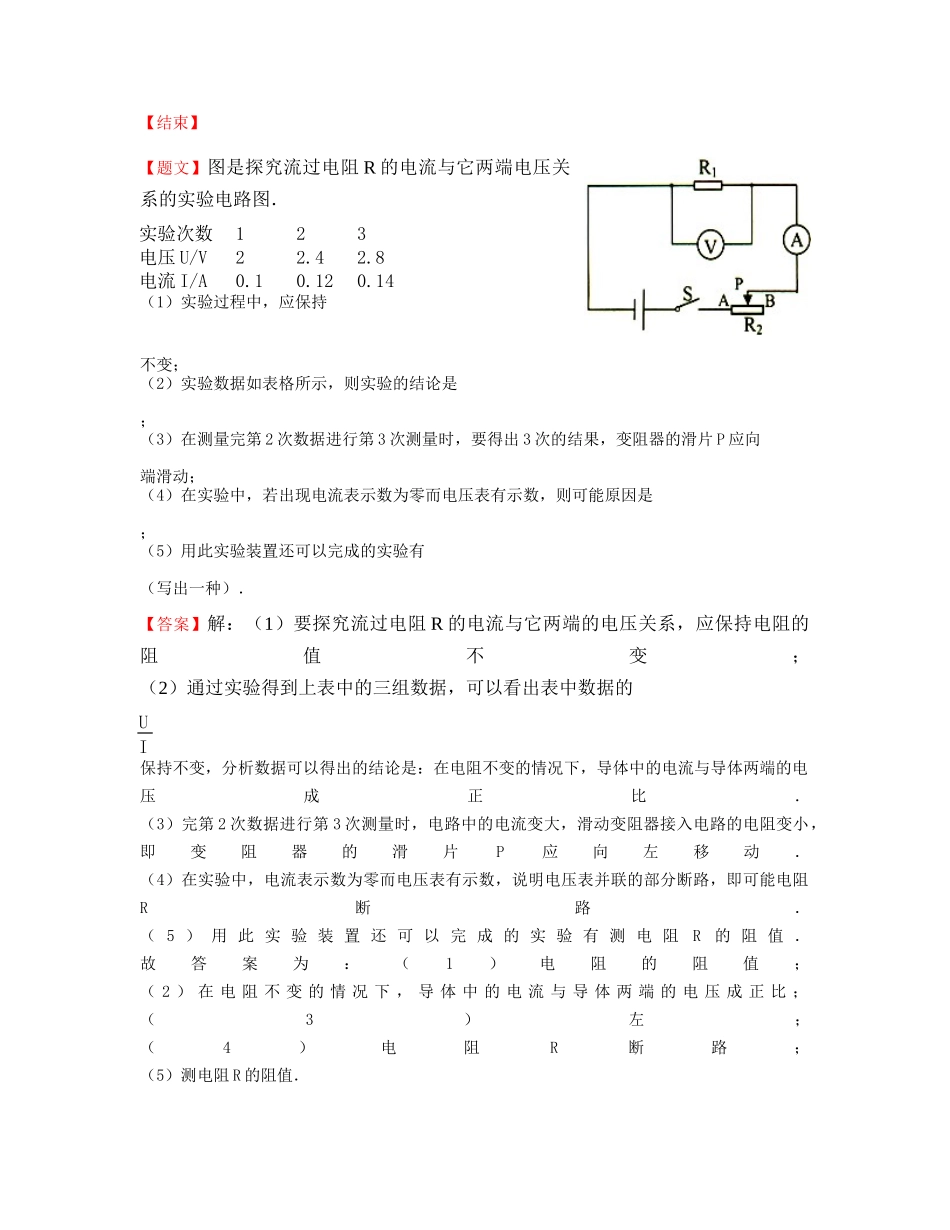

三、欧姆定律-检测一、主观题（共3道题）【题文】小明利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．（1）请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）．（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象．①由图象可以得出结论：电压一定时，．②上述实验中，小明用5Ω的电阻做完实验后，欲更换为10Ω的电阻继续探究．接下来的正确操作应是开关，将滑动变阻器滑片移到最端（填“左”、“右”），然后将10Ω电阻接入电路，闭合开关，向（填“左”或“右”）移动滑动变阻器，使电压表示数为V时，读出电流表的示数．【答案】解：（1）电压表的负接线柱与定值电阻的右接线柱相连，滑动变阻器的任意上方接线柱与定值电阻的右接线柱相连，如下图所示：（2）①分析图丙图象，曲线上每点对应的电流和电阻的乘积都等于2.5V，由此得出结论：电压一定时，导体中的电流与电阻成反比；②断开开关，将滑动变阻器的滑片移到最左端时接入电路中的电阻最大，将5Ω的电阻更换为10Ω的电阻接入电路后，应向右移动滑动变阻器的滑片，减小滑动变阻器接入电路中的电阻，增大电路中的电流，使电压的示数达到2.5V．故答案为：（1）实物电路图的连接如上图所示；（2）①导体中电流与电阻成反比；②断开；左；右；2.5．【解析】【结束】【题文】在研究电流跟电压、电阻之间关系的实验中，通过改变电路中电压和电阻，分别测得如下两组数据：表一：实验次序电阻R=100Ω电压/V电流/A110.1220.2330.3表二：实验次序电压U=3V电阻/Ω电流/A150.62100.33150.2分析表一的数据可得到的结论：．分析表二的数据可得到的结论：．【答案】解：（1）表一中的电阻R=100Ω不变，随着电压增大，电流也增大，即在电阻一定时，通过电阻的电流和电阻两端的电压成正比；（2）表二中的电压U=3V不变，当电阻增大时，电流会减小，即在电压一定时，通过电阻的电流和电阻成反比；故答案为：（1）在电阻一定时，通过电阻的电流和电阻两端的电压成正比；（2）在电压一定时，通过电阻的电流和电阻成反比．【解析】【结束】【题文】图是探究流过电阻R的电流与它两端电压关系的实验电路图．实验次数123电压U/V22.42.8电流I/A0.10.120.14（1）实验过程中，应保持不变；（2）实验数据如表格所示，则实验的结论是；（3）在测量完第2次数据进行第3次测量时，要得出3次的结果，变阻器的滑片P应向端滑动；（4）在实验中，若出现电流表示数为零而电压表有示数，则可能原因是；（5）用此实验装置还可以完成的实验有（写出一种）．【答案】解：（1）要探究流过电阻R的电流与它两端的电压关系，应保持电阻的阻值不变；（2）通过实验得到上表中的三组数据，可以看出表中数据的UI保持不变，分析数据可以得出的结论是：在电阻不变的情况下，导体中的电流与导体两端的电压成正比．（3）完第2次数据进行第3次测量时，电路中的电流变大，滑动变阻器接入电路的电阻变小，即变阻器的滑片P应向左移动．（4）在实验中，电流表示数为零而电压表有示数，说明电压表并联的部分断路，即可能电阻R断路．（5）用此实验装置还可以完成的实验有测电阻R的阻值．故答案为：（1）电阻的阻值；（2）在电阻不变的情况下，导体中的电流与导体两端的电压成正比；（3）左；（4）电阻R断路；（5）测电阻R的阻值．【解析】【结束】
