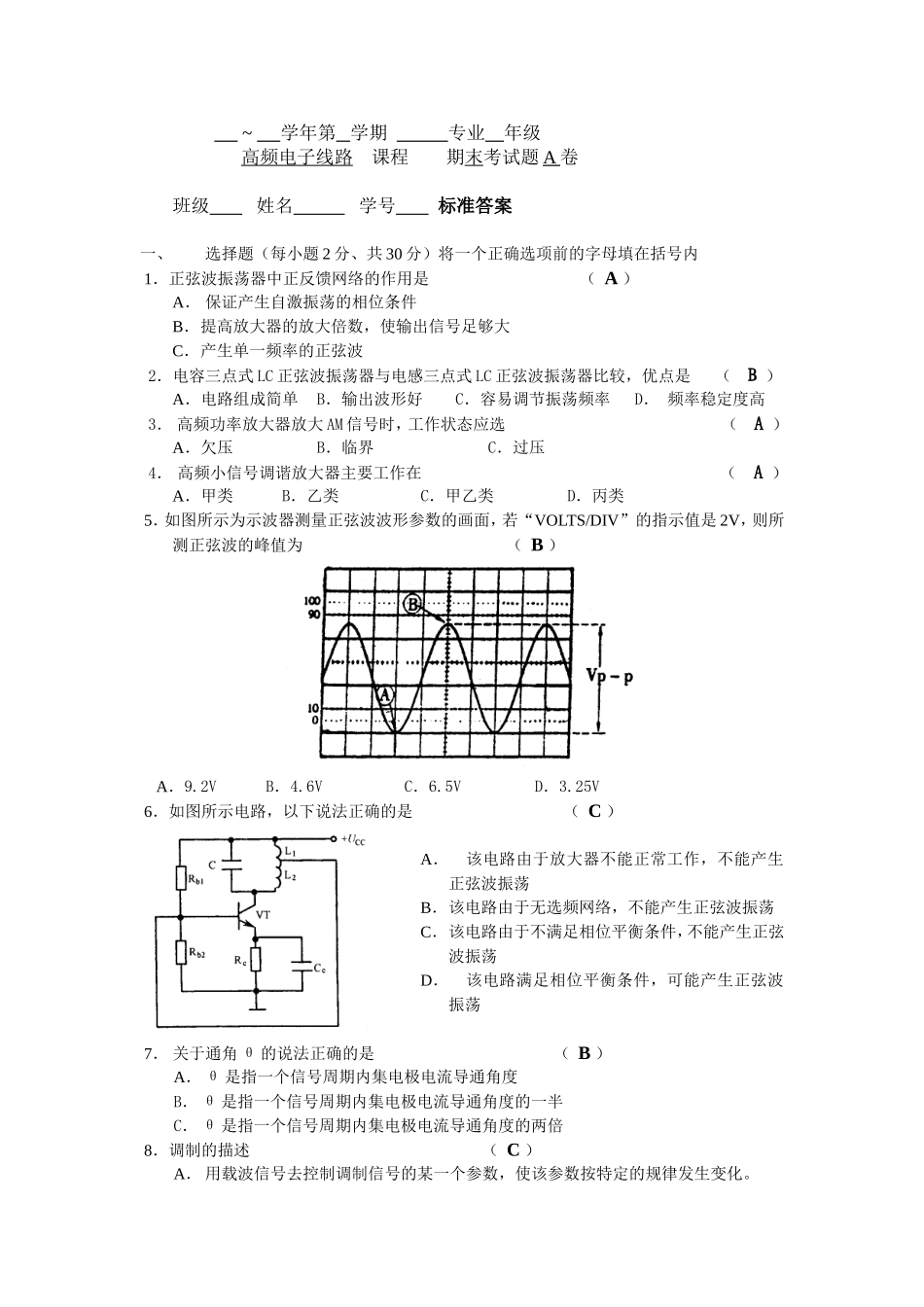

~学年第学期专业年级高频电子线路课程期末考试题A卷班级姓名学号标准答案一、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内1．正弦波振荡器中正反馈网络的作用是（A）A．保证产生自激振荡的相位条件B．提高放大器的放大倍数，使输出信号足够大C．产生单一频率的正弦波2．电容三点式LC正弦波振荡器与电感三点式LC正弦波振荡器比较，优点是（B）A．电路组成简单B．输出波形好C．容易调节振荡频率D．频率稳定度高3．高频功率放大器放大AM信号时，工作状态应选（A）A．欠压B．临界C．过压4．高频小信号调谐放大器主要工作在（A）A．甲类B．乙类C．甲乙类D．丙类5．如图所示为示波器测量正弦波波形参数的画面，若“VOLTS/DIV”的指示值是2V，则所测正弦波的峰值为（B）A．9.2VB．4.6VC．6.5VD．3.25V6．如图所示电路，以下说法正确的是（C）A．该电路由于放大器不能正常工作，不能产生正弦波振荡B．该电路由于无选频网络，不能产生正弦波振荡C．该电路由于不满足相位平衡条件，不能产生正弦波振荡D．该电路满足相位平衡条件，可能产生正弦波振荡7．关于通角θ的说法正确的是（B）A．θ是指一个信号周期内集电极电流导通角度B．θ是指一个信号周期内集电极电流导通角度的一半C．θ是指一个信号周期内集电极电流导通角度的两倍8．调制的描述（C）A．用载波信号去控制调制信号的某一个参数，使该参数按特定的规律发生变化。B．用调制信号去控制载波信号的某一个参数，使该参数按特定的规律发生变化。C．用调制信号去控制载波信号的某一个参数，使该参数随调制信号的规律发生变化。9．在波形上它的包络与调制信号形状完全相同的是（A）A．AMB．DSBC．SSBD．VSB10．混频器与变频器的区别（B）A．混频器包括了本振电路B．变频器包括了本振电路C．两个都包括了本振电路D．两个均不包括本振电路11．直接调频与间接调频相比，以下说法正确的是（C）A．直接调频频偏较大，中心频率稳定B．间接调频频偏较大，中心频率不稳定C．直接调频频偏较大，中心频率不稳定D．间接调频频偏较大，中心频率稳定12．一同步检波器，输入信号为uS=UScos（ωC＋Ω）t，恢复载波ur=Urcos（ωCt＋φ）,输出信号将产生（C）A．振幅失真B．频率失真C．相位失真13．鉴频特性曲线的调整内容不包括（B）A．零点调整B．频偏调整C．线性范围调整D．对称性调整14．某超外差接收机接收930kHz的信号时，可收到690kHz和810kHz信号，但不能单独收到其中一个台的信号，此干扰为（D）A．干扰哨声B．互调干扰C．镜像干扰D．交调干扰15．调频信号uAM(t)=UCcos（ωCt＋mfsinΩt）经过倍频器后，以下说法正确的是（C）A．该调频波的中心频率、最大频偏及Ω均得到扩展，但mf不变B．该调频波的中心频率、mf及Ω均得到扩展，但最大频偏不变C．该调频波的中心频率、最大频偏及mf均得到扩展，但Ω不变D．该调频波最大频偏、Ω及mf均得到扩展，但中心频率不变二、填空题（每空1分，共15分）1.放大器的噪声系数NF是指输入端的信噪比与输出端的信噪比两者的比值，用分贝表示即为10lg（Psi/PNi）/(Pso/PNo)。2．电容三点式振荡器的发射极至集电极之间的阻抗Zce性质应为容性，发射极至基极之间的阻抗Zbe性质应为容性，基极至集电极之间的阻抗Zcb性质应为感性。3．解调是调制的逆过程。振幅调制信号的解调电路称为振幅检波电路，它的作用是从调幅信号中不失真地捡出调制信号。4．常用的混频电路有二极管混频、三极管混频和场效应管混频等。5．调频和调幅相比，调频的主要优点是抗干扰性强、信号传输保真度高和调频发射机的功率放大管的利用率高。三、某发射机输出级在负载RL=100Ω上的输出信号为us(t)=4（1＋0.5cosΩt）cosωCtV，请问：1．该输出信号是什么已调信号？该信号的调制度m＝？2．总的输出功率Pav＝？3．画出该已调信号的波形、频谱图并求频带宽度BW（15分）解：1．该输出信号是调幅信号。该信号的调制度m＝0.52．总的输出功率Pav＝（1＋0.5m2a）Pc＝（1＋0.5m2a）U2cm/2RL＝0.09W3．BW＝2×Ω/2=Ω/四、频率为100MHz的载波被频率为5kHz的正弦信号调频，最大频偏Δfm＝50kHz，求：1．调频指数mf及调频波有效带宽BW2．...
