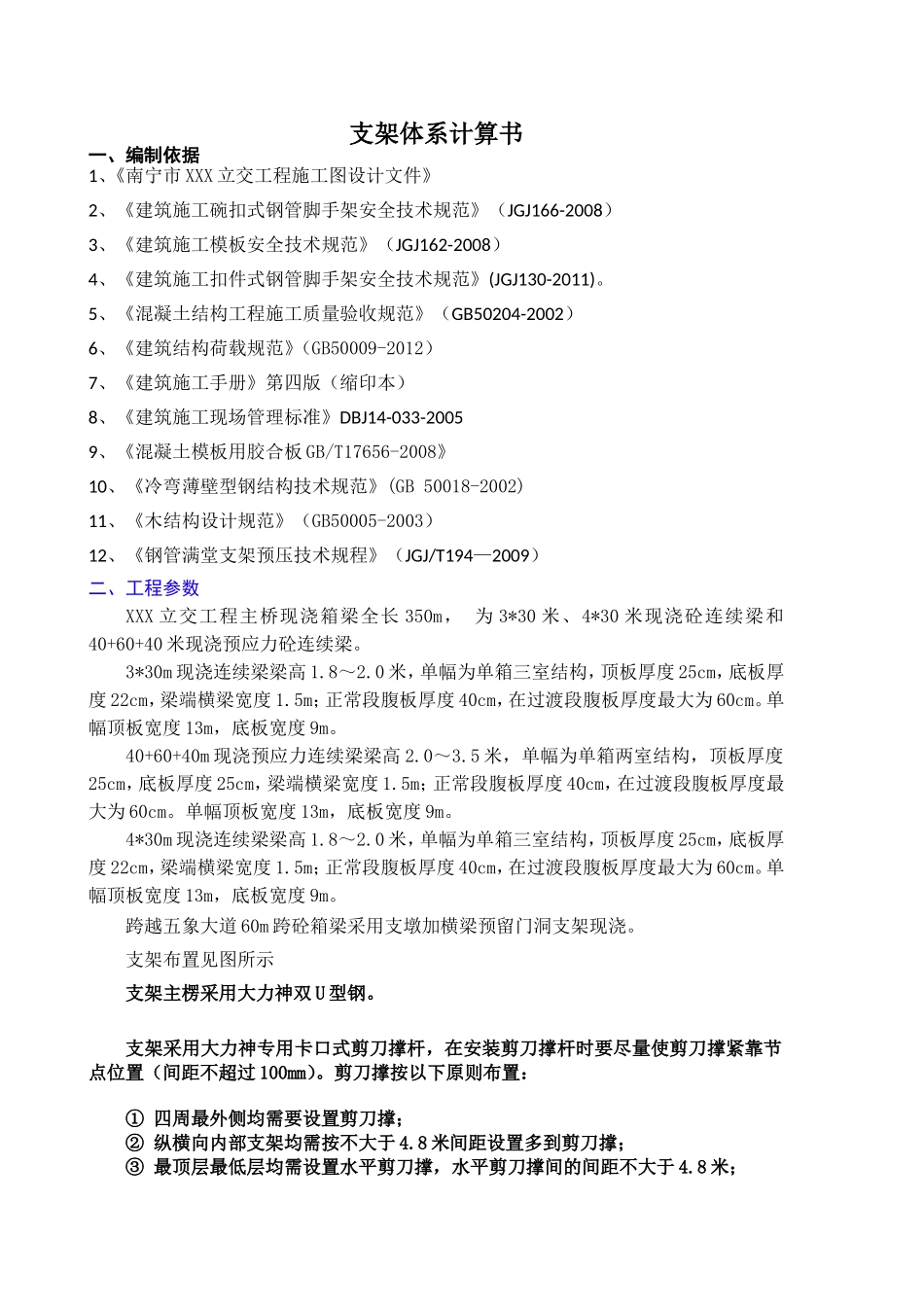

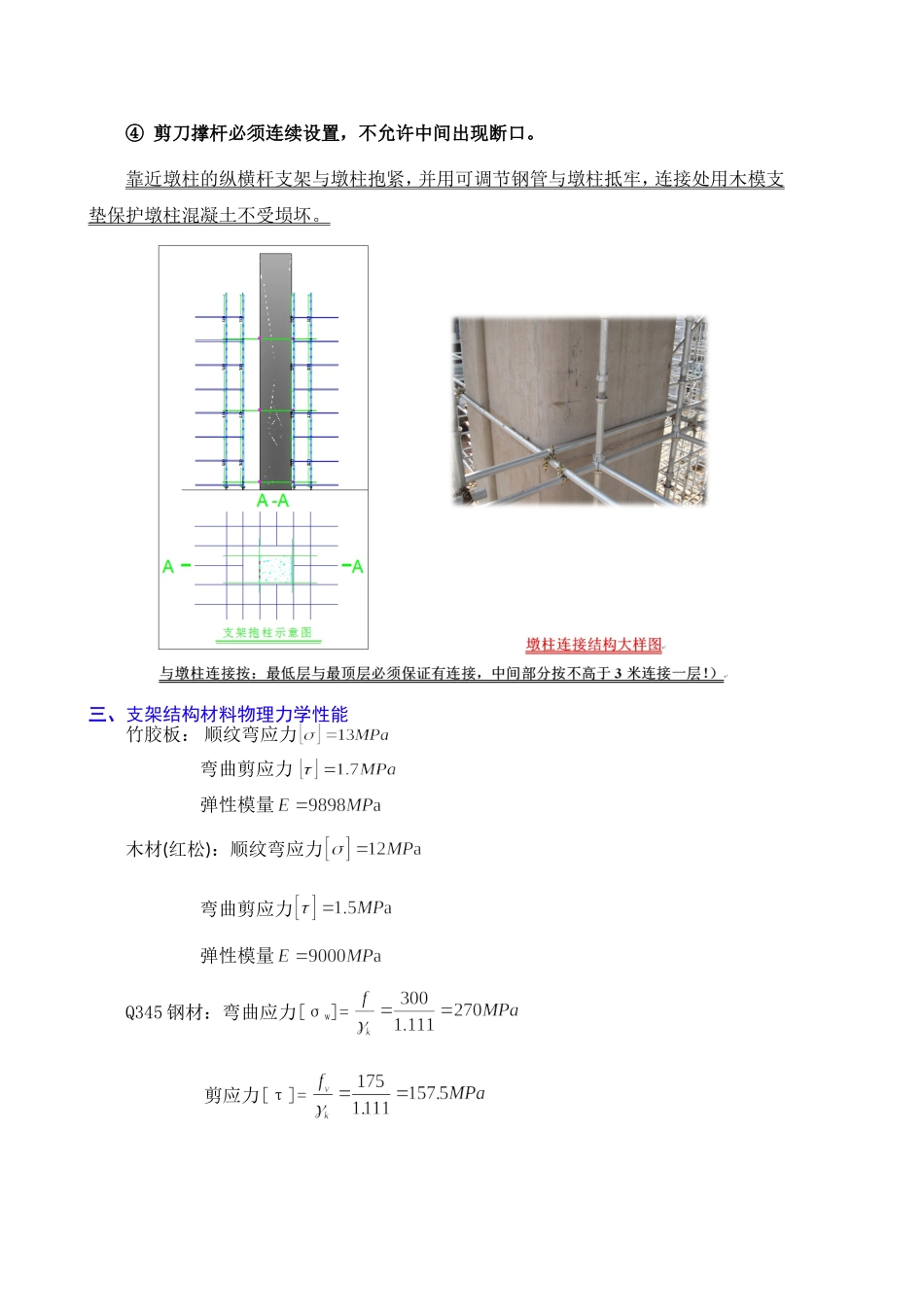

支架体系计算书一、编制依据1、《南宁市XXX立交工程施工图设计文件》2、《建筑施工碗扣式钢管脚手架安全技术规范》（JGJ166-2008）3、《建筑施工模板安全技术规范》（JGJ162-2008）4、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)。5、《混凝土结构工程施工质量验收规范》（GB50204-2002）6、《建筑结构荷载规范》（GB50009-2012）7、《建筑施工手册》第四版（缩印本）8、《建筑施工现场管理标准》DBJ14-033-20059、《混凝土模板用胶合板GB/T17656-2008》10、《冷弯薄壁型钢结构技术规范》(GB50018-2002)11、《木结构设计规范》（GB50005-2003）12、《钢管满堂支架预压技术规程》（JGJ/T194—2009）二、工程参数XXX立交工程主桥现浇箱梁全长350m，为3*30米、4*30米现浇砼连续梁和40+60+40米现浇预应力砼连续梁。3*30m现浇连续梁梁高1.8～2.0米，单幅为单箱三室结构，顶板厚度25cm，底板厚度22cm，梁端横梁宽度1.5m；正常段腹板厚度40cm，在过渡段腹板厚度最大为60cm。单幅顶板宽度13m，底板宽度9m。40+60+40m现浇预应力连续梁梁高2.0～3.5米，单幅为单箱两室结构，顶板厚度25cm，底板厚度25cm，梁端横梁宽度1.5m；正常段腹板厚度40cm，在过渡段腹板厚度最大为60cm。单幅顶板宽度13m，底板宽度9m。4*30m现浇连续梁梁高1.8～2.0米，单幅为单箱三室结构，顶板厚度25cm，底板厚度22cm，梁端横梁宽度1.5m；正常段腹板厚度40cm，在过渡段腹板厚度最大为60cm。单幅顶板宽度13m，底板宽度9m。跨越五象大道60m跨砼箱梁采用支墩加横梁预留门洞支架现浇。支架布置见图所示支架主楞采用大力神双U型钢。支架采用大力神专用卡口式剪刀撑杆，在安装剪刀撑杆时要尽量使剪刀撑紧靠节点位置（间距不超过100mm）。剪刀撑按以下原则布置：①四周最外侧均需要设置剪刀撑；②纵横向内部支架均需按不大于4.8米间距设置多到剪刀撑；③最顶层最低层均需设置水平剪刀撑，水平剪刀撑间的间距不大于4.8米；④剪刀撑杆必须连续设置，不允许中间出现断口。靠近墩柱的纵横杆支架与墩柱抱紧，并用可调节钢管与墩柱抵牢，连接处用木模支垫保护墩柱混凝土不受埙坏。三、支架结构材料物理力学性能竹胶板：顺纹弯应力弯曲剪应力弹性模量木材(红松)：顺纹弯应力弯曲剪应力弹性模量Q345钢材：弯曲应力[σw]=剪应力[τ]=Q235钢材：弯曲应力[σw]=剪应力[τ]=弹性模量其中：为钢材的抗拉、抗压、抗弯强度，为钢材的抗剪强度，为重要度分项系数四、支架验算1、最大受力处支架布设（横×纵）方木间距混凝土厚度模板计算系数方木计算系数U型梁计算系数立杆计算系数a×bcdd×c×cd×b×bd×b×a×ad×a×b第一、三联标准段0.6×1.20.2m1.8m0.0722.5920.77761.296第一、三联根部0.6×0.90.2m1.8m0.0721.4580.58320.972第二联2m节段0.9×0.90.2m2m0.141.621.11.62第二联3.5m节段0.6×0.90.2m3.5m0.141.891.1341.89最大受力处第一、三联标准段1.8×1.20.3m0.25m0.02250.360.9720.54第一、三联根部1.8×0.90.3m0.62m0.05580.50221.807921.0044最大受力处第二联2m节段1.2×0.90.3m0.25m0.02250.270.3240.27第二联3.5m节段0.9×0.90.3m0.55m0.04950.44550.400950.4455空箱位置腹板位置2、计算数据取钢筋混凝土重力密度为：26KN/m3模板荷载：q2=0.75KN/m2水平模板的砼振捣荷载：q3=2KN/m2施工人员、施工料具、运输荷载：验算模板、分配梁时取q5=2.5KN/m2，验算立杆及其承重梁时，取q5=1KN/m2用途箱梁位置混凝土厚度（m)混凝土容重（KN/m3)混凝土荷载（KN/m2)模板自重（KN/m2)施工荷载（KN/m2)荷载组合（KN/m2)验算模板、分配梁腹板3.52691.00.754.5116.40空箱0.622616.120.754.521.37验算支架立杆、承重梁腹板3.52691.00.753114.30空箱0.622616.120.75319.87根据《建筑施工模板安全技术规范》JGJ162-2008，其中：静荷载组合系数为1.2，动荷载组合系数为1.4。支架搭设布置间距为：位置材料选择支架间距方木铺设间距模板选择方木选择(中心距)腹板下18mm10cm×10cm60cm(横向）×90cm(纵向）20cm空箱下18mm10cm×10cm180cm(横向）×90cm(纵向）30cm根据《建筑施工模板安全技术规范》JGJ162-2008规定：当采用内部振捣器时，新浇筑...
