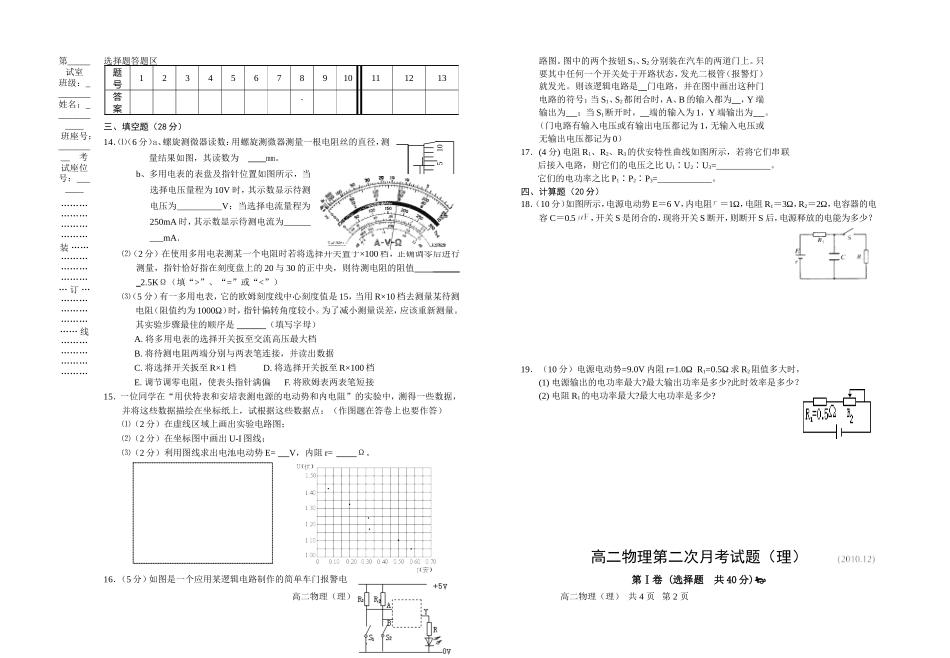

选择题答题区题号12345678910111213答案`三、填空题（28分）14．⑴（6分）a、螺旋测微器读数：用螺旋测微器测量一根电阻丝的直径，测量结果如图，其读数为mm。b、多用电表的表盘及指针位置如图所示，当选择电压量程为10V时，其示数显示待测电压为__________V；当选择电流量程为250mA时，其示数显示待测电流为_________mA．⑵（2分）在使用多用电表测某一个电阻时若将选择开关置于×100档，正确调零后进行测量，指针恰好指在刻度盘上的20与30的正中央，则待测电阻的阻值_______2.5KΩ（填“>”、“=”或“<”）⑶（5分）有一多用电表，它的欧姆刻度线中心刻度值是15，当用R×10档去测量某待测电阻（阻值约为1000Ω）时，指针偏转角度较小。为了减小测量误差，应该重新测量。其实验步骤最佳的顺序是（填写字母）A.将多用电表的选择开关扳至交流高压最大档B.将待测电阻两端分别与两表笔连接，并读出数据C.将选择开关扳至R×1档D.将选择开关扳至R×100档E.调节调零电阻，使表头指针满偏F.将欧姆表两表笔短接15．一位同学在“用伏特表和安培表测电源的电动势和内电阻”的实验中，测得一些数据，并将这些数据描绘在坐标纸上，试根据这些数据点：（作图题在答卷上也要作答）⑴（2分）在虚线区域上画出实验电路图；⑵（2分）在坐标图中画出U-I图线；⑶（2分）利用图线求出电池电动势E=V，内阻r=Ω。16．（5分）如图是一个应用某逻辑电路制作的简单车门报警电路图。图中的两个按钮S1、S2分别装在汽车的两道门上。只要其中任何一个开关处于开路状态，发光二极管（报警灯）就发光。则该逻辑电路是门电路，并在图中画出这种门电路的符号；当S1、S2都闭合时，A、B的输入都为，Y端输出为；当S1断开时，端的输入为1，Y端输出为。（门电路有输入电压或有输出电压都记为1，无输入电压或无输出电压都记为0）17．(4分)电阻R1、R2、R3的伏安特性曲线如图所示，若将它们串联后接入电路，则它们的电压之比U1∶U2∶U3=____________。它们的电功率之比P1∶P2∶P3=____________。四、计算题（20分）18．（10分）如图所示，电源电动势E＝6V，内电阻＝1Ω，电阻R1＝3Ω，R2＝2Ω，电容器的电容C＝0.5，开关S是闭合的，现将开关S断开，则断开S后，电源释放的电能为多少？19．（10分）电源电动势=9.0V内阻r=1.0ΩR1=0.5Ω求R2阻值多大时，(1)电源输出的电功率最大?最大输出功率是多少?此时效率是多少？(2)电阻R1的电功率最大?最大电功率是多少?高二物理第二次月考试题（理）第Ⅰ卷(选择题共40分)高二物理（理）共4页第1页高二物理（理）共4页第2页第_____试室班级：________姓名：____________班座号：_________考试座位号：_______………………………………装………………………………订………………………………线………………………………0510一、单项选择题（每小题4分,共40分）1．一段半径为d的导线,电阻为0.1Ω,如果把它拉成半径为d/2的导线,则电阻变为()A.0.2ΩB.0.4ΩC.0.8ΩD.1.6Ω2．调零后：用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是（）A．这个电阻阻值很小B．直接读出读数C．为了把电阻值测得更准一些，应换用“×1”挡重新测量D．为了把电阻值测得更准一些，应换用“×100”挡重新测量3．电源的路端电压,下列说法正确的是()A.因U=IR,则U随I和R的增大而增大B.因U=IR,则R=0时,必有U=0C.路端电压随外电阻的变化而成正比的变化D.若外电路断开时,路端电压为零4．一台直流电动机的电枢线圈的电阻是R，额定电压为U，额定功率为P，那么它正常工作时的额定电流为（）A等于P/U,且大于U/RB等于P/U,且小于U/RC等于P/U,等于U/RD不等于P/U,但等于U/R5．在如图所示的电路中，R2＝2R1，电路两端电压恒定，当S断开时，电流表的读数为0.5A，电压表的读数为4V，则当S闭合时，电流表和电压表的读数分别为（）A．1.5A，6VB．0.75A，4VC．1.5A，0VD．0A，6V6．在电灯正常发光时,并联一只电炉,结果灯变暗了,这是因为()A.电路的总电阻变大,总电流变小B.电炉的分压作用,使电灯电压变小C.电灯中原来电流一部分流进电炉D.输电线电压损失变大,电灯电压变小7．在如图所示的实验电路中，当滑...
