4.7.10金属风管法兰制作作业指导书VIP免费

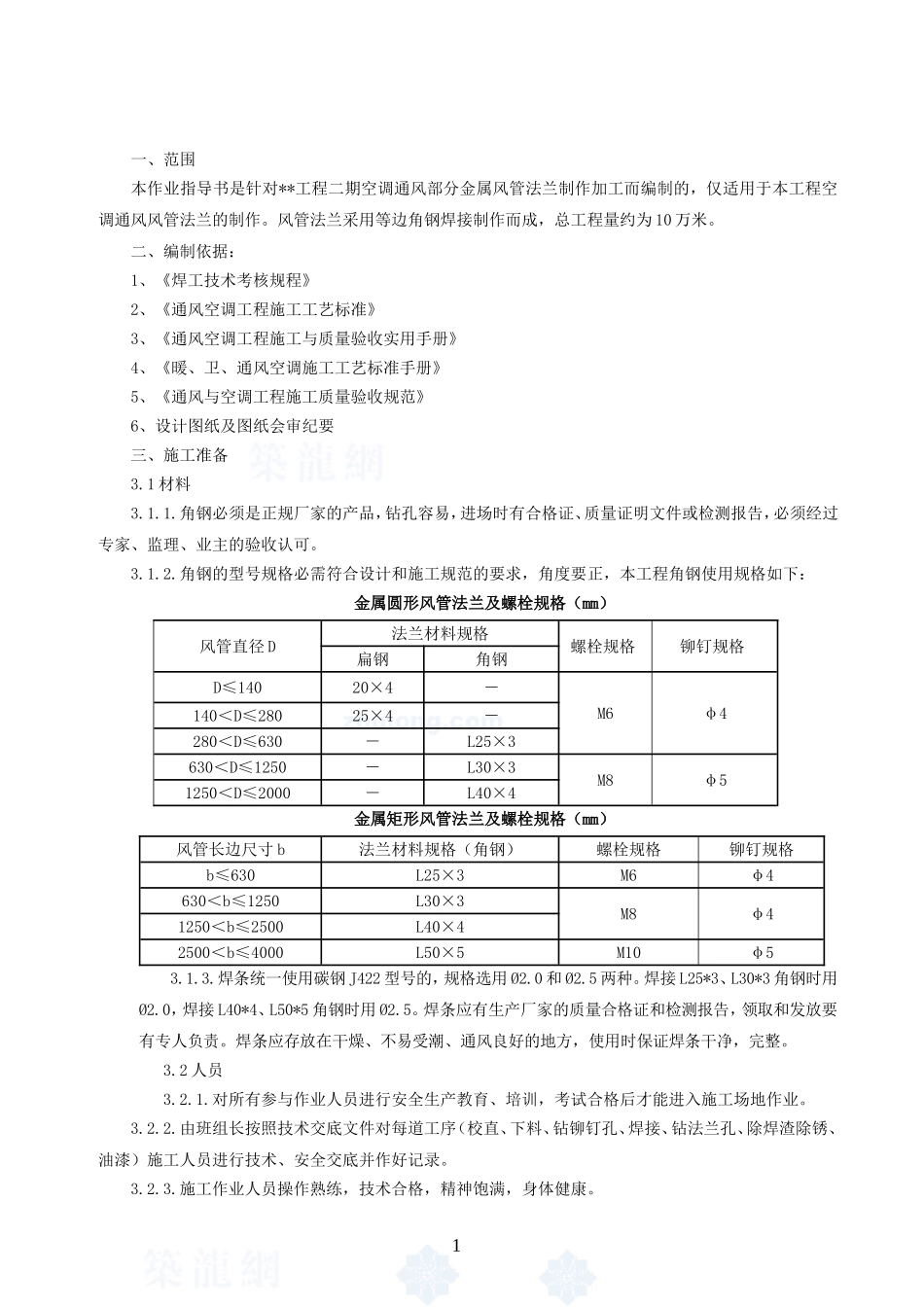

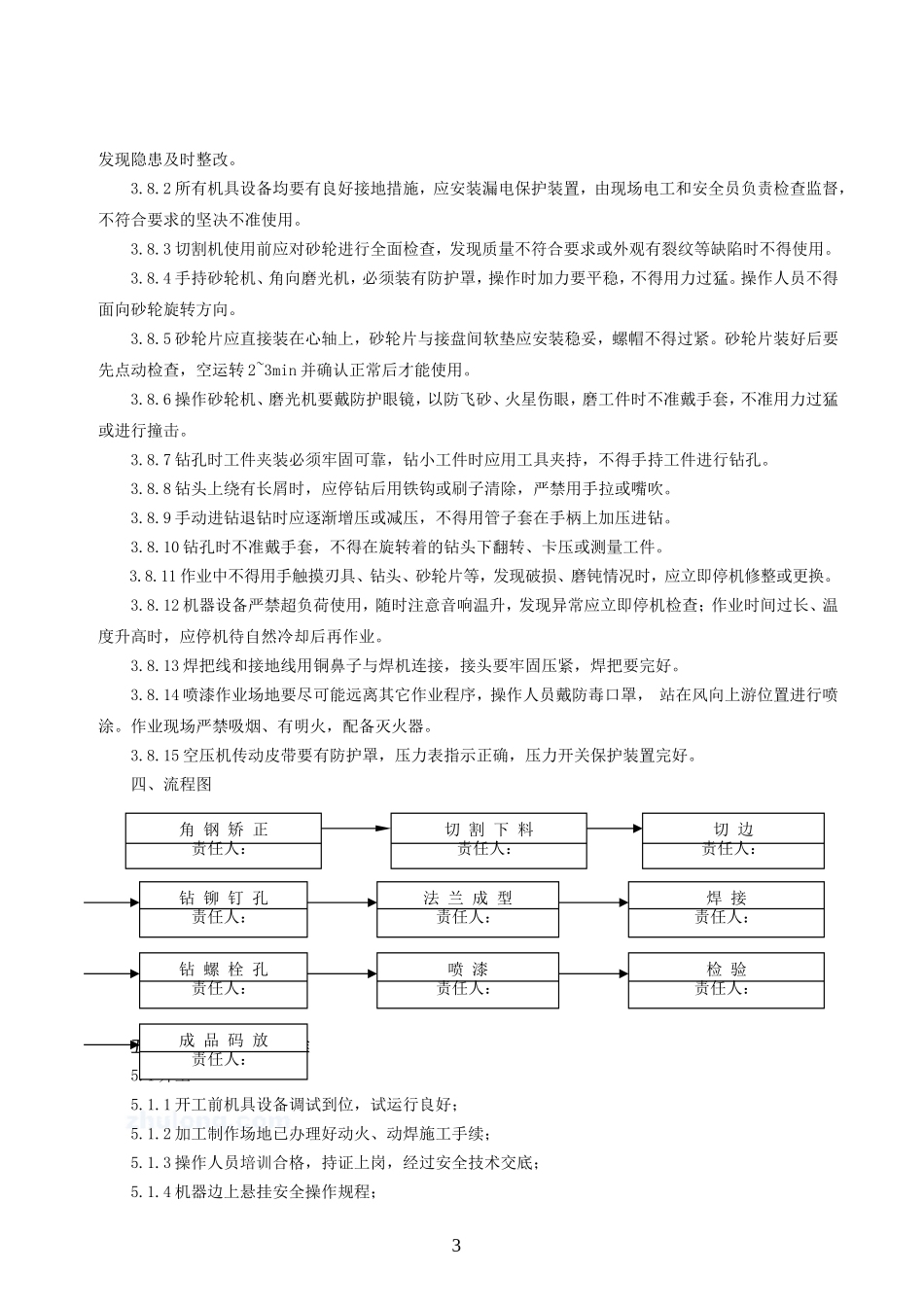

一、范围本作业指导书是针对**工程二期空调通风部分金属风管法兰制作加工而编制的，仅适用于本工程空调通风风管法兰的制作。风管法兰采用等边角钢焊接制作而成，总工程量约为10万米。二、编制依据：1、《焊工技术考核规程》2、《通风空调工程施工工艺标准》3、《通风空调工程施工与质量验收实用手册》4、《暖、卫、通风空调施工工艺标准手册》5、《通风与空调工程施工质量验收规范》6、设计图纸及图纸会审纪要三、施工准备3.1材料3.1.1.角钢必须是正规厂家的产品，钻孔容易，进场时有合格证、质量证明文件或检测报告，必须经过专家、监理、业主的验收认可。3.1.2.角钢的型号规格必需符合设计和施工规范的要求，角度要正，本工程角钢使用规格如下：金属圆形风管法兰及螺栓规格（mm）风管直径D法兰材料规格螺栓规格铆钉规格扁钢角钢D≤14020×4－M6φ4140＜D≤28025×4－280＜D≤630－L25×3630＜D≤1250－L30×3M8φ51250＜D≤2000－L40×4金属矩形风管法兰及螺栓规格（mm）风管长边尺寸b法兰材料规格（角钢）螺栓规格铆钉规格b≤630L25×3M6φ4630＜b≤1250L30×3M8φ41250＜b≤2500L40×42500＜b≤4000L50×5M10φ53.1.3.焊条统一使用碳钢J422型号的，规格选用Ø2.0和Ø2.5两种。焊接L25*3、L30*3角钢时用Ø2.0，焊接L40*4、L50*5角钢时用Ø2.5。焊条应有生产厂家的质量合格证和检测报告，领取和发放要有专人负责。焊条应存放在干燥、不易受潮、通风良好的地方，使用时保证焊条干净，完整。3.2人员3.2.1.对所有参与作业人员进行安全生产教育、培训，考试合格后才能进入施工场地作业。3.2.2.由班组长按照技术交底文件对每道工序（校直、下料、钻铆钉孔、焊接、钻法兰孔、除焊渣除锈、油漆）施工人员进行技术、安全交底并作好记录。3.2.3.施工作业人员操作熟练，技术合格，精神饱满，身体健康。13.2.4.特种作业人员如焊工必须持证上岗并且要经过现场专家考核。3.2.5.作业人员统一穿工作服，戴安全帽。3.2.6.人员分工序号作业项目班组负责人作业人员1校正2下料3钻孔4切边5焊接成型6油漆3.3施工机具、设备交流弧焊机、切割机、台钻、空压机、配电箱、磨光机、砂轮机3.4其它工器具大力钳、钢直尺、钢卷尺、法兰直角尺、手锤、锉刀、钢丝刷、卡钳、加工平台、划规、样冲、3.5其它备品、备件、消耗材料切割片、钻头、焊条、油漆、防护手套、护目镜、口罩3.6现场定置图3.7危险点分析3.7.1电源线破损，芯线裸露，电击触电；3.7.2焊机和其它手持电动工具接地不良，电击触电；3.7.3切割片破裂飞溅伤人；3.7.4钻头与角铁卡死，角铁甩动伤人；3.7.5切割钻孔边上毛刺伤人；3.7.6切割、磨光火花屑飞溅伤害眼睛；3.7.7油漆汽雾、锈尘吸入体内。3.8安全措施3.8.1指派专人负责制作现场临时施工用电安全，定期检查线路、开关、配电箱使用情况，做好记录，2材料堆放下料钻孔切边焊接法兰成型风管加工区域法兰成品码放法兰喷漆发现隐患及时整改。3.8.2所有机具设备均要有良好接地措施，应安装漏电保护装置，由现场电工和安全员负责检查监督，不符合要求的坚决不准使用。3.8.3切割机使用前应对砂轮进行全面检查，发现质量不符合要求或外观有裂纹等缺陷时不得使用。3.8.4手持砂轮机、角向磨光机，必须装有防护罩，操作时加力要平稳，不得用力过猛。操作人员不得面向砂轮旋转方向。3.8.5砂轮片应直接装在心轴上，砂轮片与接盘间软垫应安装稳妥，螺帽不得过紧。砂轮片装好后要先点动检查，空运转2~3min并确认正常后才能使用。3.8.6操作砂轮机、磨光机要戴防护眼镜，以防飞砂、火星伤眼，磨工件时不准戴手套，不准用力过猛或进行撞击。3.8.7钻孔时工件夹装必须牢固可靠，钻小工件时应用工具夹持，不得手持工件进行钻孔。3.8.8钻头上绕有长屑时，应停钻后用铁钩或刷子清除，严禁用手拉或嘴吹。3.8.9手动进钻退钻时应逐渐增压或减压，不得用管子套在手柄上加压进钻。3.8.10钻孔时不准戴手套，不得在旋转着的钻头下翻转、卡压或测量工件。3.8.11作业中不得用手触摸刃具、钻头、砂轮片等，发现破损、磨钝情况时，应立即停机修整或更换。3.8.12机器设备严禁超负荷使用，随时注意音响温升，发现异常应立即停机检查...
