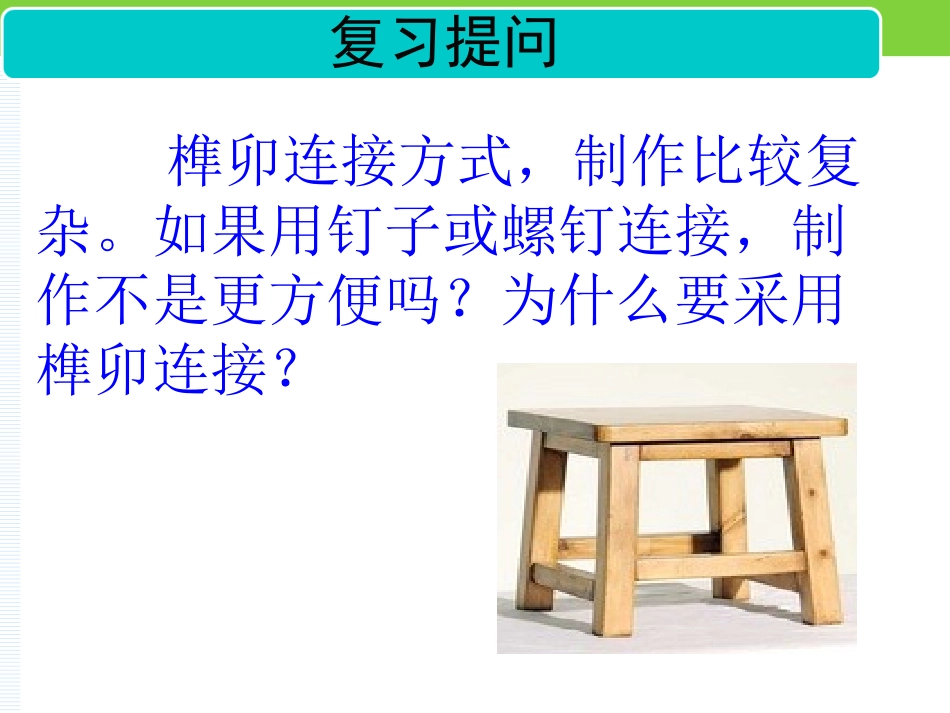

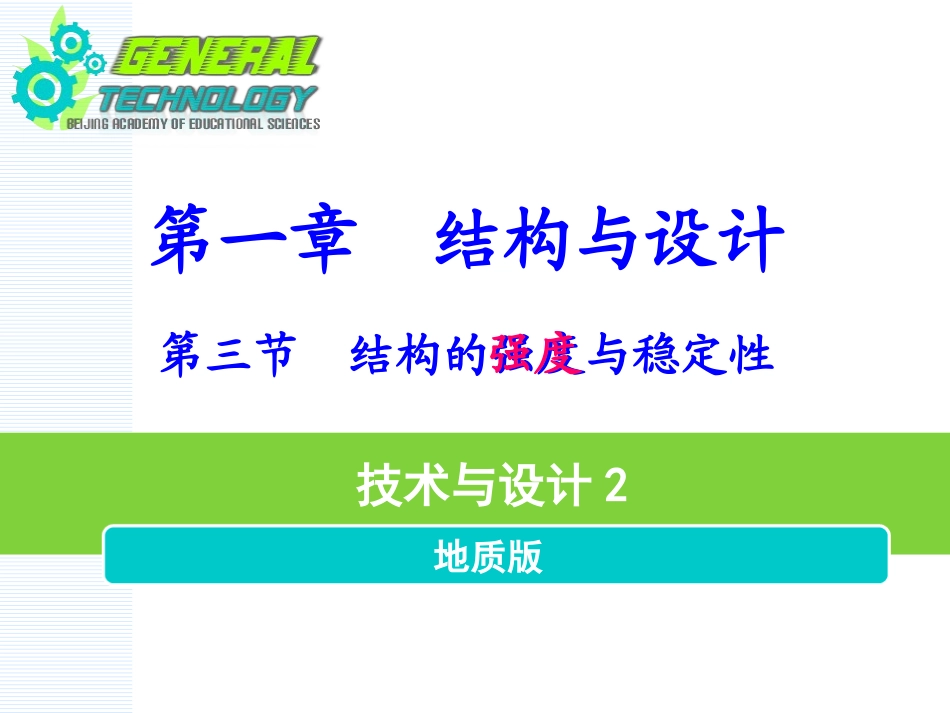

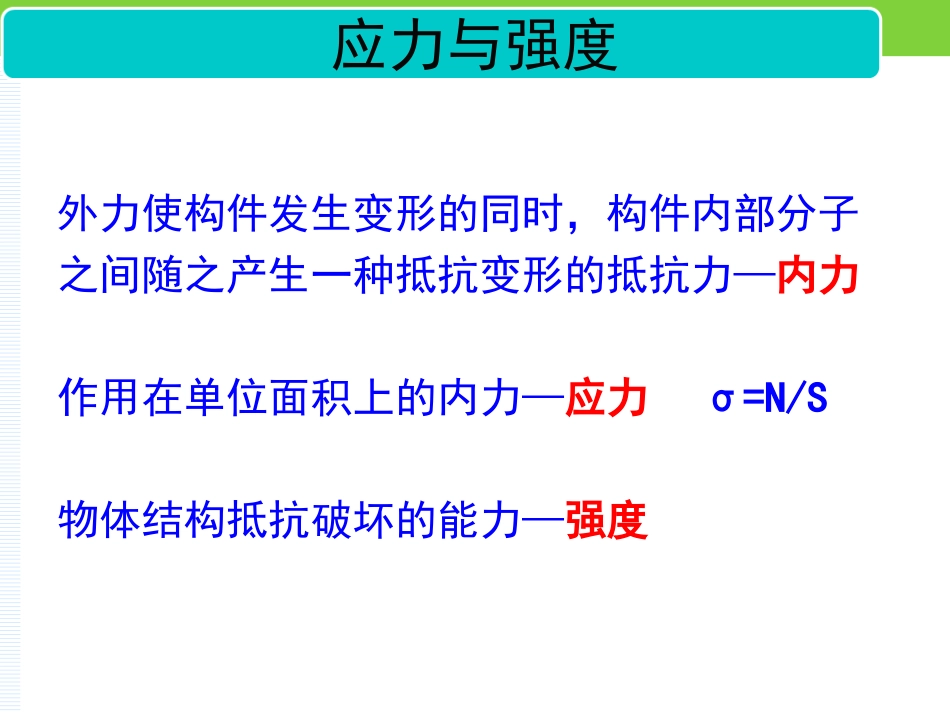

第一章结构与设计第三节结构的强度与稳定性地质版技术与设计2强度复习提问榫卯连接方式，制作比较复杂。如果用钉子或螺钉连接，制作不是更方便吗？为什么要采用榫卯连接？应力与强度外力使构件发生变形的同时，构件内部分子之间随之产生一种抵抗变形的抵抗力—内力作用在单位面积上的内力—应力σ=N/S物体结构抵抗破坏的能力—强度试一试P26读材料1：1、回答问题①②2、应力计算N=30NS=πR2=3.14×（3÷2÷2）2≈1.77cm2σ=N/S≈16.95N/cm2有关强度技术试验几个和强度有关的技术试验1、不同截面形状的构件做成的悬梁的强度试验2、不同材料（纸板、木板）的弯曲试验影响结构强度的因素形状——构成的形状略有改变，强度就会改变。材料——不同的材料有承受不同应力极限的能力。形状相同，材料不同，强度不同。材料的连接方式——不同的连接方式，受力传递方式和效果不一样。纸环拉力赛•2-3人/组•时间：15分钟•材料：A4纸1张/组•工具：剪刀、胶棒（胶条）•纸环总长度≥50cm•评判标准：承重多者为优作业P26读材料，回答问题——材料2、材料3第一章结构与设计第三节结构的强度与稳定性地质版技术与设计2稳定性稳定性的概念•稳定：指的不是状态绝对不变，而是指受扰后，允许状态有所波动，但当扰动消失后，能重新返回平衡状态。•不稳定：不能回到原有平衡状态。•稳定性：指结构具有阻碍翻到或移动的特性。简言之，能抵御常见的外力。影响结构稳定性的因素•有个三相同的矿泉水瓶，一个空瓶，一瓶装半瓶水，一瓶装满瓶水，将其放置在同一平板上，将平板从水平位置逐渐抬起一侧，试问这三个瓶子倾倒的先后顺序如何？为什么？重心的高低•2、3、4腿桌支撑面积的大小注意：支撑面≠接触面•稳定演示仪重心与支撑面的关系巧妙地增加结构的稳定性•减小长细比•三角形比四边形稳定试一试•2人/组•时间：10分钟•材料（每组）：铜导线1根、螺母1个•评判标准：螺母到桌面的距离高者为胜
