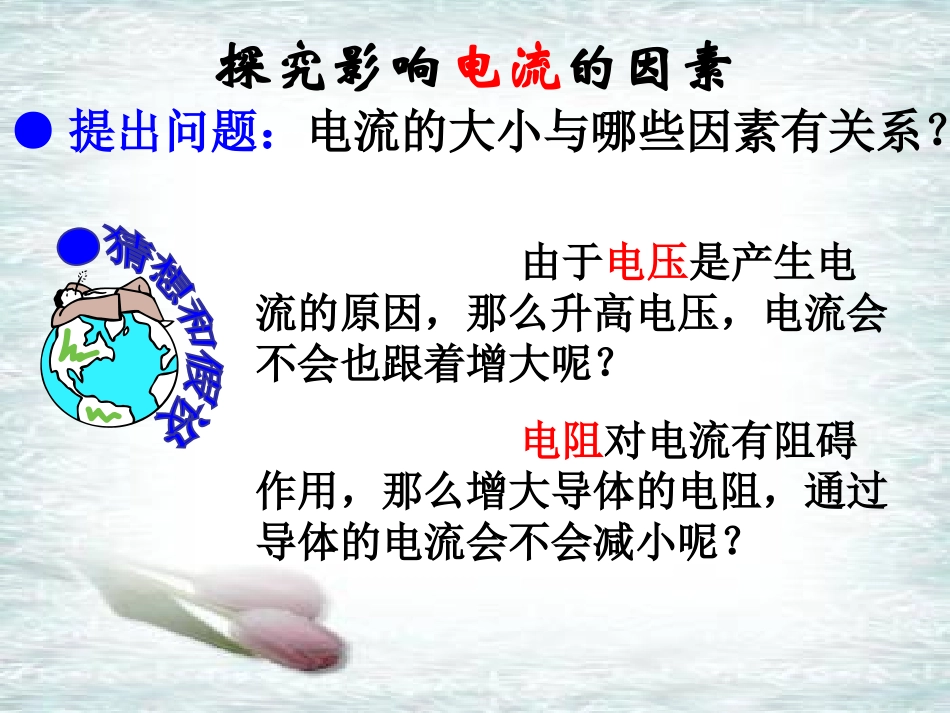

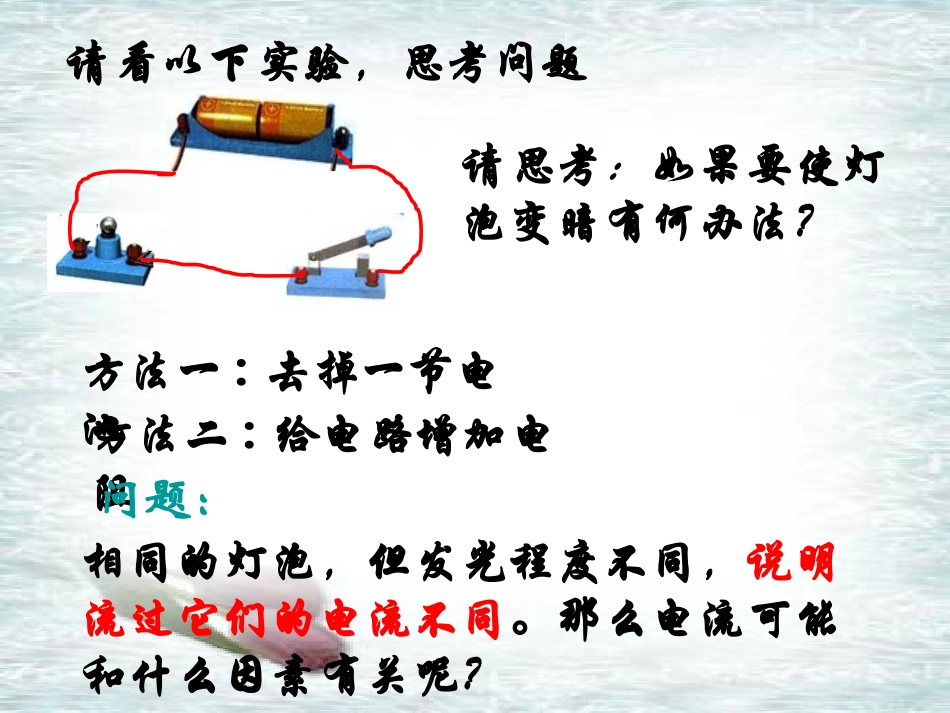

5.1欧姆定律请思考：如果要使灯泡变暗有何办法？方法一:去掉一节电池方法二:给电路增加电阻问题：相同的灯泡，但发光程度不同，说明流过它们的电流不同。那么电流可能和什么因素有关呢？请看以下实验，思考问题探究影响电流的因素●提出问题：电流的大小与哪些因素有关系？由于电压是产生电流的原因，那么升高电压，电流会不会也跟着增大呢？电阻对电流有阻碍作用，那么增大导体的电阻，通过导体的电流会不会减小呢？实验1探究:电阻上的电流与电压的关系实验2探究:电阻上的电流与电阻的关系●设计实验1.在电路中，选择一段电路（电阻为R）作为研究对象。2.探究通过这段电路的电流、电压、电阻三者之间的关系。控制电阻一定控制电压一定控制变量法器材：电源、开关、导线、电阻电流表、电压表滑动变阻器①、设计电路图AVRR’S滑动变阻器的作用？滑动变阻器的作用：改变R两端的电压实物图保持电阻R不变，研究电流I随电压U变化的情况。实验次序电压U/V电流I/A123电阻R=10Ω●进行实验与收集证据正比●分析与论证结论1：在电阻一定时，电流跟电压成＿＿＿关系。电路图AVRR’S滑动变阻器的作用？1.实验时，电路中要更换的器材R的大小2.滑动变阻器的作用：使R两端的电压保持不变保持_____不变，研究电流随电阻的变化。实验次序电压电阻R/Ω电流I/A1U=__V5210315电压●进行实验与收集证据2●分析与论证反比结论2：在电压一定时，电流跟电阻成＿＿＿关系。电流、电压、电阻的关系是：1.电阻一定时，电流跟电压成＿＿＿关系。正比2.电压一定时，电流跟电阻成＿＿＿关系。反比说明:滑动变阻器的作用：①保护电路；②电阻不变时，调节滑动变阻器的滑片，可以改变电阻两端的电压；③换用不同的阻值时，调节滑动变阻器可以使电阻两端的电压保持不变．1、内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。电流与电压成正比关系的应用【例1】分别将U1=4V，U2=6V的电压加在某段导体的两端，则两次通过该导体的电流之比为()．A．1：1B．6：4C．2：3D．1：2解析：此题中电阻为同一导体，即电阻值不变，电压变化了，根据电流与电压的关系成正比关系得，则两次电流之比I1：I2=U1：U2=4V：6V=2：3答案：C理解欧姆定律的物理含义【例2】根据欧姆定律可以推导出R=U/I，关于这个导出公式下列说法中正确的是()．A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流成反比C．导体电阻的大小跟导体两端的电压和通过导体电流无关D．导体两端的电压为零时，导体的电阻也为零c1、一段导体两端的电压是3V，通过导体的电流是0.5A，则它的电阻是Ω；如电压减小为1.5V，电流为,电阻是Ω；它两端的电压为0时，电阻是Ω。60.25A662.通过导体a、b的电流随电压的变化情况如图所示，则导体a、b的电阻相比较（）A．B．C．D．无法确定baRRbaRRbaRRB关于欧姆定律的简单计算•【例3】两电阻R1与R2直接并联连接在电源电压保持不变的电路中，已知电流表A1和A2分别与R1和R2串联，且电流表A1的示数为0．4A，A2的示数为0．8A，电阻R1的阻值为30Ω，求电源电压和R2的阻值各为多少?•解析：首先根据题意画•出电路图如图14—2—4所•示，标出已知量和未知量，•然后再利用欧姆定律的推•出公式进行计算．•答案：根据欧姆定律公式I=U/R，可得电源电压为：U=I1R1=0.4A×30Ω=12V；由于并联电路电压相等，所以R2的阻值为R2=U/I2=12V/0.8A=15Ω•阅题笔记：在解答此类题目时要特别注意电压、电流、电阻三个物理量的“同时性”和“同体性”．同时也要注意利用串联电路电流相等和并联电路电压相等这些隐合的已知条件．•建议：关于欧姆定律的计算，可按如下步骤进行解答：①根据题意画出电路图；②确定已知量和未知量；③根据欧姆定律，确定所需的公式．④代入数据进行计算．【例4】如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移，下列说法中不正确的是（）A．电流表A的示数变小B．电压表Vl的示数不变C．电压表V2的示数变大D．电压表Vl与电压表V2的示数之和保持不变B中考预览【例5】在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图14—2—6...
