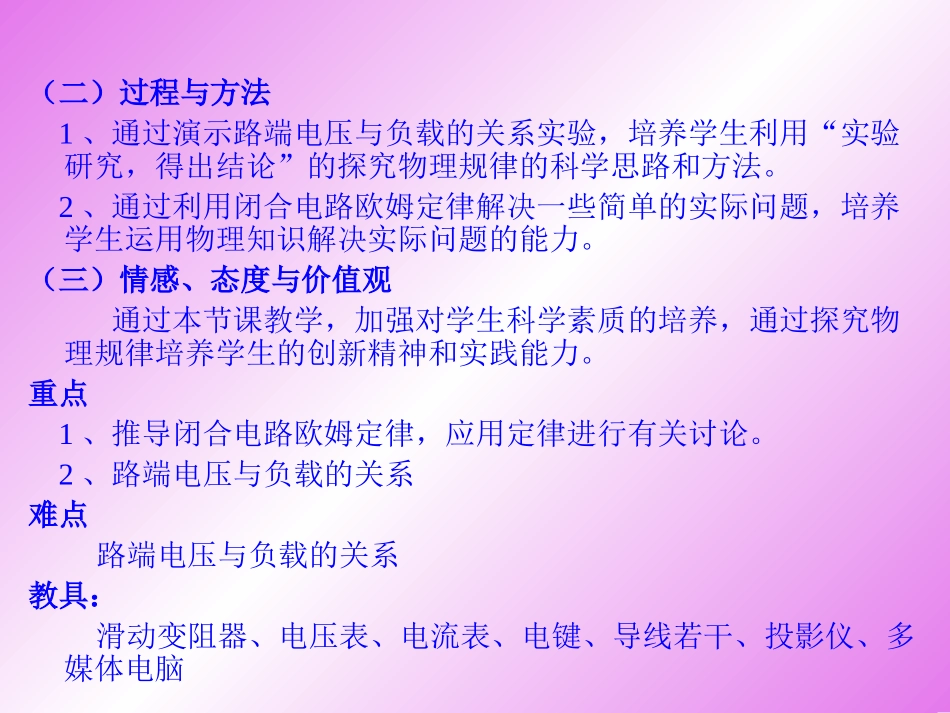

新课标高中物理选修3－12.7闭合电路的欧姆定律bdac教学目标（一）知识与技能1、能够推导出闭合电路欧姆定律及其公式，知道电源的电动势等于内、外电路上电势降落之和。2、理解路端电压与负载的关系，知道这种关系的公式表达和图线表达，并能用来分析、计算有关问题。3、掌握电源断路和短路两种特殊情况下的特点。知道电源的电动势等于电源没有接入电路时两极间的电压。4、熟练应用闭合电路欧姆定律解决有关的电路问题。5、理解闭合电路的功率表达式，知道闭合电路中能量的转化。（二）过程与方法1、通过演示路端电压与负载的关系实验，培养学生利用“实验研究，得出结论”的探究物理规律的科学思路和方法。2、通过利用闭合电路欧姆定律解决一些简单的实际问题，培养学生运用物理知识解决实际问题的能力。（三）情感、态度与价值观通过本节课教学，加强对学生科学素质的培养，通过探究物理规律培养学生的创新精神和实践能力。重点1、推导闭合电路欧姆定律，应用定律进行有关讨论。2、路端电压与负载的关系难点路端电压与负载的关系教具：滑动变阻器、电压表、电流表、电键、导线若干、投影仪、多媒体电脑复习:1、什么是电源？2、电源电动势的概念?物理意义?把其它形式的能转换成电能的装置。（1）定义：在电源内部非静电力把单位正电荷从电源的负极移到正极所做的功。（2）意义：电动势表示电源将其他形式的能转化为电能本领。3、如何计算电路中消耗的电能？W=IUt对于纯电阻电路22UW=IUt=IRt=Rt一、闭合电路:1、用导线把电源、用电器连成一个闭合电路。内电路:电源内部是内电路.外电路:电源外部的用电器和导线构成外电路.闭合电路部分电路rERK内电路外电路在外电路中，电流方向由正极流向负极，沿电流方向电势降低。在内电路中，即在电源内部，通过非静电力做功使正电荷由负极移到正极，所以电流方向为负极流向正极。2、闭合回路的电流方向内电路与外电路中的总电流大小是相同的。3、电路中的电势变化情况（1）在外电路中，沿电流方向电势降低。（2）在内电路中，一方面，存在内阻，沿电流方向电势也降低；另一方面，沿电流方向存在电势“跃升”。bdacababcd4讨论1、若外电路中的用电器都是纯电阻R，在时间t内外电路中有多少电能转化为内能？rERK内电路外电路E外=I2Rt2、内电路也有电阻r，当电流通过内电路时，也有一部分电能转化为内能，是多少？E内=I2rt3、电流流经电源时，在时间t内非静电力做多少功W=Eq＝EIt4、以上各能量之间有什么关系？结论：根据能量守恒定律，非静电力做的功应该等于内外电路中电能转化为其他形式的能的总和。W=E外+E内即EIt=I2Rt+I2rt２、表述：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．１、对纯电阻电路rREIIrIRErREI外电路是纯电阻的电路。二、闭合电路欧姆定律rREIIrIRE说明：IRU外1、是外电路上总的电势降落，习惯上叫路端电压.IrU内2、是内电路上的电势降落，习惯上叫内电压.E=U+UEIRIr外内3、即电源电动势等于内外电路电势降落之和RE,r•外电路两端的电压叫路端电压．１、如图电路：R增大，电流减小，路端电压增大R减小，电流增大，路端电压减小路端电压:IrEU三、路端电压跟负载的关系rREIbdca5bdca２、两个特例：0RIE端，，U（1）外电路断路时（2）外电路短路时/00RIErU端，，ab３、电源的外特性曲线——路端电压U随电流I变化的图象．（1）U的函数表达：IrEU（2）图象的物理意义①在纵轴上的截距表示电源的电动势E．rEI/短②在横轴上的截距表示电源的短路电流③图象斜率的绝对值表示电源的内阻，内阻越大，图线倾斜得越厉害．例１：如图，Ｒ1=14Ω,Ｒ2=9Ω,当开关处于位置1时,电流表读数I1=0.2A；当开关处于位置2时,电流表读数I2=0.3A。求电源的电动势E和内电阻r。1AR1R22Er2、如图所示是某电源的伏安特性曲线,则下列结论正确的是()A.电源的电动势为6.0VB.电源的内阻为12ΩC.电流为0.2A时的外电阻是28.4ΩD.电源的短路电流为0.5A6.000.20.4U/VI/AABD)(182.0122.06)(125.06IURIEr外
