29.2三视图(第1课时)VIP免费

29.2三视图(第1课时)_第1页
1/14
29.2三视图(第1课时)_第2页
2/14
29.2三视图(第1课时)_第3页
3/14

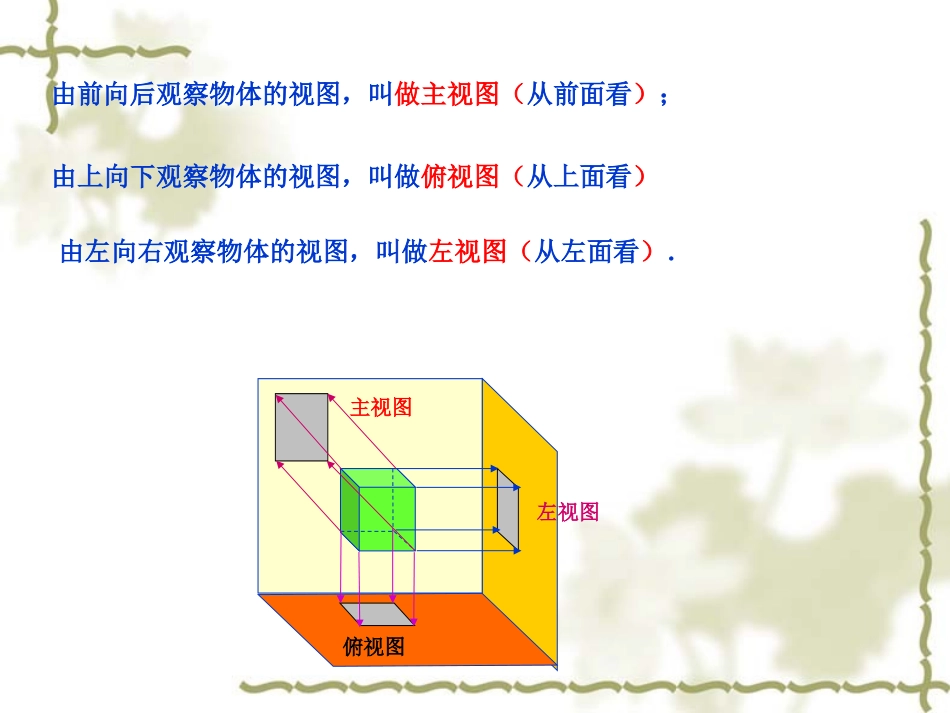

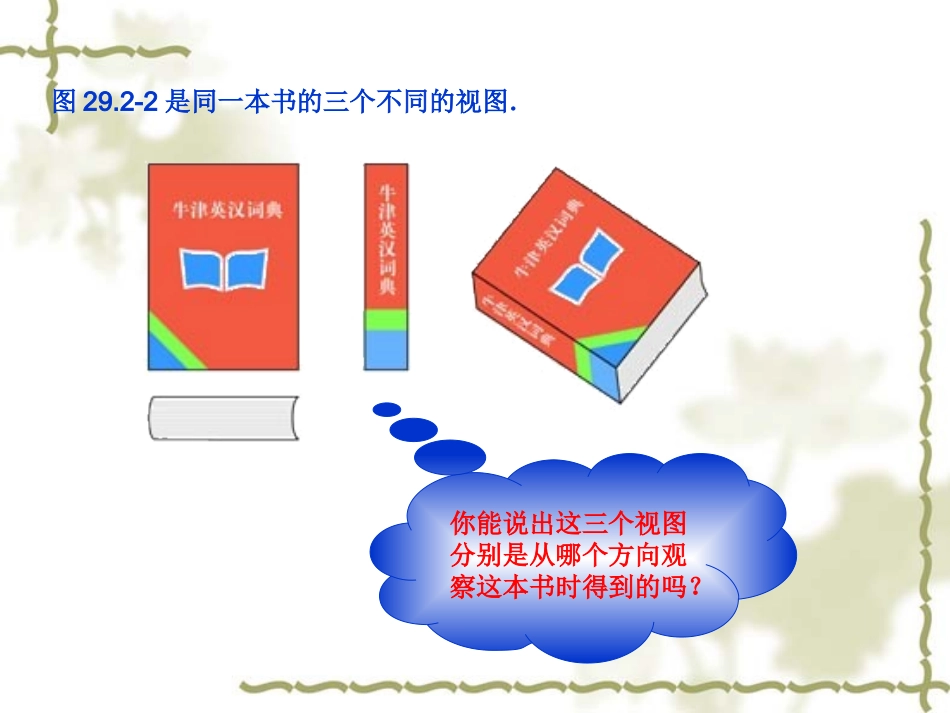

来宾六中黄利华图29.2-2是同一本书的三个不同的视图.你能说出这三个视图分别是从哪个方向观察这本书时得到的吗?主视图俯视图左视图由前向后观察物体的视图,叫做主视图(从前面看);由上向下观察物体的视图,叫做俯视图(从上面看)由左向右观察物体的视图,叫做左视图(从左面看).画视图时:主视图与俯视图的长对正,主视图与左视图的高平齐,左视图与俯视图的宽相等.主视图俯视图左视图主视图左视图俯视图长长高高宽3.在主视图正右方画出左视图,注意与主视图“高平齐”,与俯视图“宽相等”.例1画出下图所示一些基本几何体的三视图.分析:画这些基本几何体的三视图时,要注意从三个方面观察它们,具体画法为:1.确定主视图的位置,画出主视图;2.在主视图正下方画出俯视图,注意与主视图“长对正”;圆柱左视图主视图俯视图三棱柱左视图主视图俯视图四棱锥俯视图左视图主视图球主视图俯视图左视图例2画出图所示的支架(一种小零件)的三视图.分析:支架的现状:由两个大小不等的长方体构成的组合体,画三视图时要注意这两个长方体的上下、前后位置关系.左视图俯视图主视图从上面看从左面看从正面看主视图左视图俯视图你能画出下面几何体的三视图吗?例3图是一根钢管的直观图,画出它的三视图.分析:钢管有内外壁,从一定角度看它时,看不见内壁,为全面地反映立体图形的现状,画图时规定:看得见部分的轮廓线画成实线,因被其他部分遮挡而看不见部分的轮廓线画成虚线.解:图是钢管的三视图,其中的虚线表示钢管的内壁.左视图主视图俯视图练习:完成课本第97页.理一理:1、从正面看到的图形叫做主视图,从上面看到的图形叫做俯视图,从左面看到的图形叫做左视图。2、画三视图必须遵循的法则:“长对正,高平齐,宽相等”指出下列三个视图分别是上面几何体的什么视图中考题链接平面图形学到了什么?学到了什么?平面图看到了什么画什么从正面看从左面看从上面看实物图立体图平面图平面图三视图主视图左视图俯视图
