安徽省2012高三物理一轮-8.1磁场课件VIP免费

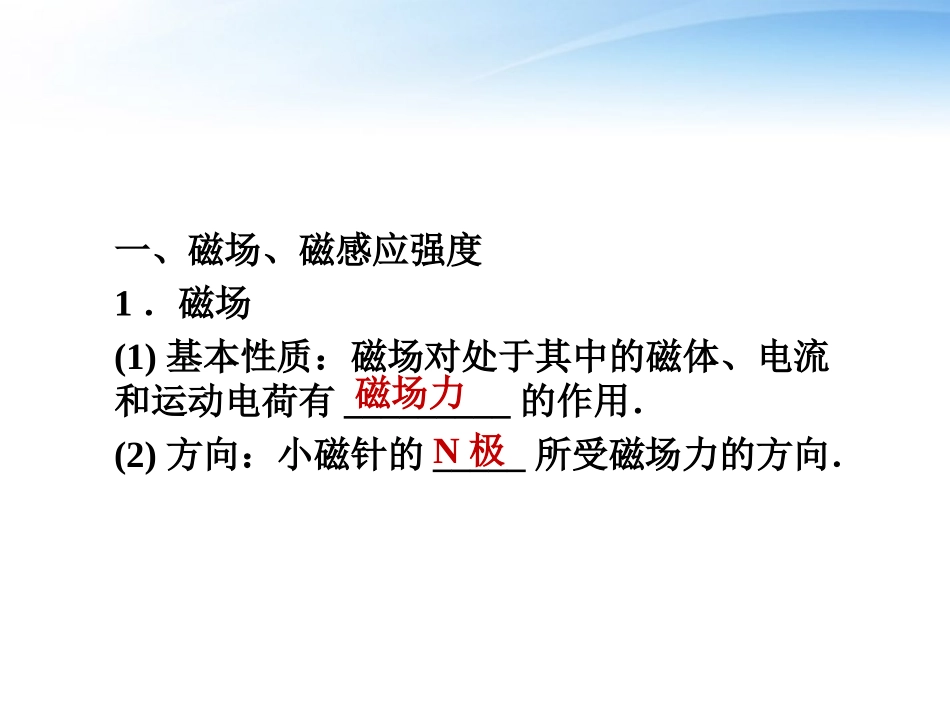

安徽省2012高三物理一轮-8.1磁场课件_第1页
1/83

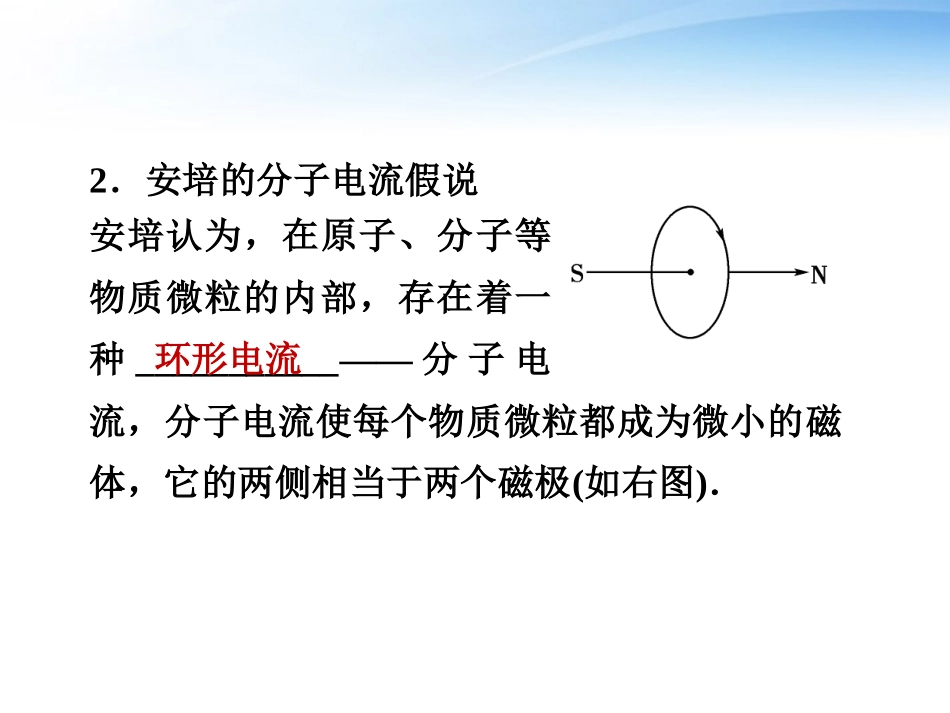

安徽省2012高三物理一轮-8.1磁场课件_第2页
2/83

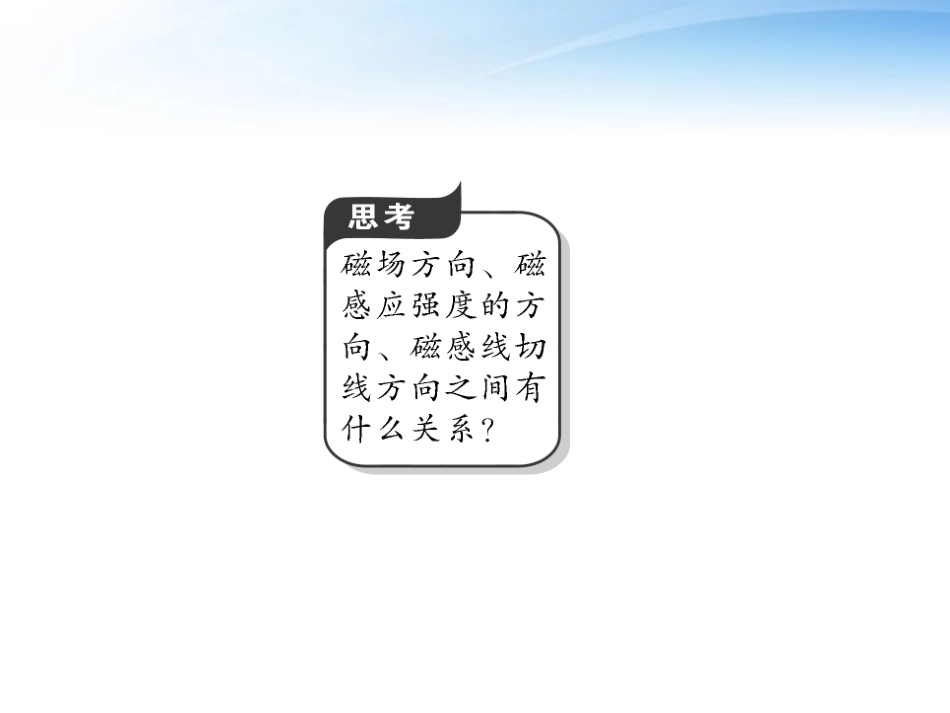

安徽省2012高三物理一轮-8.1磁场课件_第3页
3/83
一、磁场、磁感应强度1.磁场(1)基本性质:磁场对处于其中的磁体、电流和运动电荷有_________的作用.(2)方向:小磁针的_____所受磁场力的方向.磁场力N极2.安培的分子电流假说安培认为,在原子、分子等物质微粒的内部,存在着一种___________——分子电流,分子电流使每个物质微粒都成为微小的磁体,它的两侧相当于两个磁极(如右图).环形电流3.磁感应强度(1)物理意义:描述磁场___________.(2)大小:B=____(通电导线垂直于磁场).(3)方向:小磁针静止时______的指向.(4)单位:特斯拉(T).FIL强弱和方向N极4.匀强磁场(1)定义:磁感应强度的大小_________、方向__________的磁场称为匀强磁场.(2)特点①匀强磁场中的磁感线是疏密程度相同的、方向相同的平行直线.②距离很近的两个异名磁极之间的磁场和通电螺线管内部中心轴线附近的磁场(边缘部分除外),都可以认为是匀强磁场.处处相等处处相同二、磁感线及几种常见的磁场分布1.磁感线:在磁场中画出一些曲线,使典线上每一点的______方向都跟这点的磁感应强度的方向一致.2.磁感线的特点(1)磁感线是为了形象地描述磁场而人为假设的曲线,并不是客观存在于磁场中的真实曲线.(2)磁感线在磁体(螺线管)外部由_____到__极,内部由_____到___极,是__________.切线N极S闭合曲线NS极(3)磁感线的疏密表示磁场的_____,磁感线较密的地方磁场较强,磁感线较疏的地方磁场较弱.(4)磁感线上任何一点的_________,都跟该点的磁场(磁感应强度)方向一致.(5)磁感线不能_____,也不能相切.强弱切线方向相交3.几种常见的磁场(1)条形磁铁和蹄形磁铁的磁场(如下图所示)(2)几种电流周围的磁场分布直线电流的磁场通电螺线管的磁场环形电流的磁场特点无磁极、非匀强且距导线越远处磁场______与______磁铁的磁场相似,管内中心轴线附近为_____磁场且磁场______,管外为_______磁场环形电流的两侧是N极和S极且离圆环中心越远,磁场_____越弱条形匀强最强非匀强越弱安培定则立体图横截面图4.安培定则(1)直线电流和环形电流及通电螺线管的磁场磁感线的方向可以用_____定则确定.(2)对于通电直导线,可用_____握住导线,大拇指指向电流方向,弯曲的四指指向___________的方向.(3)对于环形电流和通电螺线管,则用弯曲的四指指向_____环绕的方向,右手拇指指向螺线管_______的磁感线的方向.安培右手磁感线环绕电流轴线上三、通电导线在磁场中受到的力——安培力1.安培力的大小(1)磁场和电流垂直时:F=_____.(2)磁场和电流平行时:F=0.2.安培力的方向(1)用左手定则判定:伸开左手,使拇指与其余四个手指垂直,并且都与手掌在同一个平面内.让磁感BIL线从掌心进入,并使四指指向_____的方向,这时拇指所指的方向就是通电导线在磁场中所受_______的方向.(2)安培力的方向特点:F⊥B,F⊥I,即F垂直于______决定的平面.电流安培力B和I四、磁电式电流表1.基本组成部分:磁铁和放在磁铁两极之间的_____.2.工作原理:如图所示,磁场的方向总沿着_____均匀辐射地分布,在距轴线等距离处的磁感应强度的大小总是_____的,保证B的大小不发生变化,且安培力的方向与线圈垂直.线圈径向相等当电流通过线圈时,导线受到安培力的作用,线圈转动,螺旋弹簧变形,反抗线圈的转动,电流越大,安培力就_____,螺旋弹簧的形变也就_____.I与指针偏角θ成正比,表盘刻度_____(均匀、不均匀).所以,从线圈偏转的角度就能判断通过电流的大小.3.优、缺点:优点是_______高,能测出很弱的电流;缺点是线圈的导线很细,允许通过的电流_____.越大越大均匀灵敏度很弱一、磁感线和电场线的比较磁感线电场线不同点闭合曲线起始于正电荷,终止于负电荷相似点引入目的形象描述场而引入的假想线,实际不存在疏密场的强弱切线方向场的方向相交不能相交(电场中无电荷空间不相交)二、对磁感应强度的理解1.磁感应强度由磁场本身决定,就像电场强度由电场本身决定一样,跟该位置放不放通电导线无关.2.不能根据公式B=FIL就说B与F成正比,与IL成反比.3.磁感应强度B的定义式也是其度量式,但用来测量的小段通电导线必须垂直放入磁场,如果小段通电直导线平行放入磁场,所...
