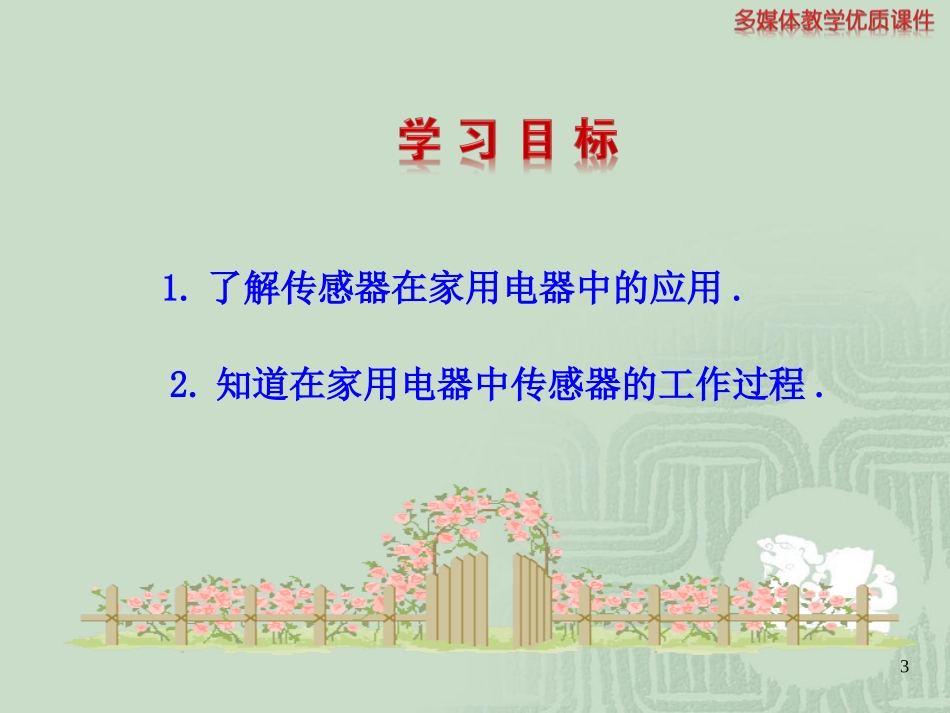

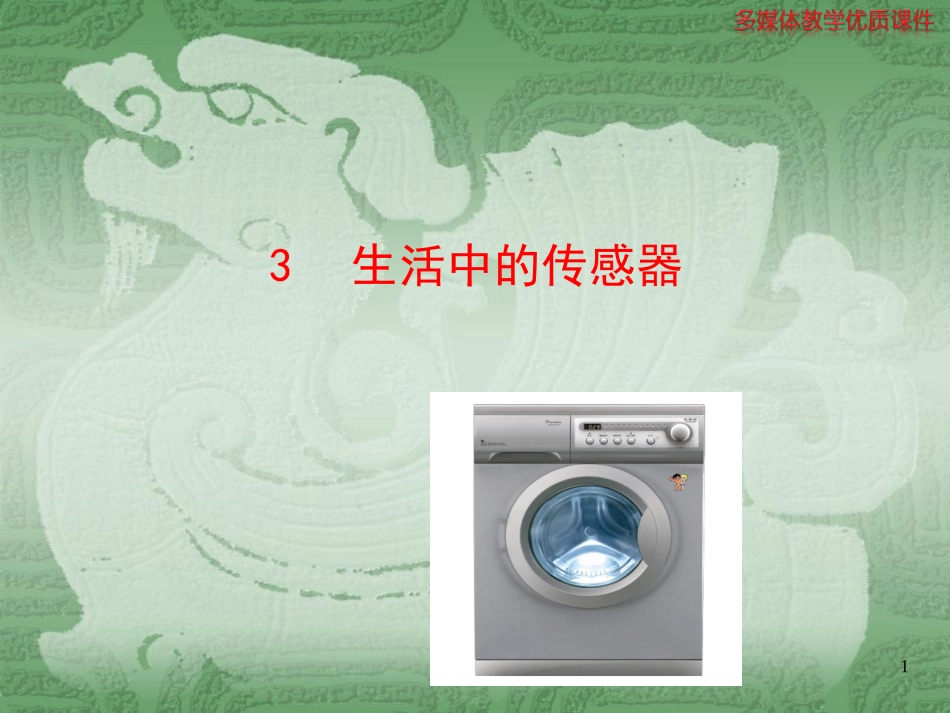

13生活中的传感器2电饭锅煮饭，饭熟后会自动断开吗？烧水时，水烧开了能自动断开吗？为什么呢？31.了解传感器在家用电器中的应用.2.知道在家用电器中传感器的工作过程.4一、洗衣机中的传感器5进水电磁阀全自动洗衣机进水阀6水位传感器7洗衣机水位传感器：用来确定水位的高低和衣服吸水能力的大小8洗衣机温度传感器：根据环境温度和水温，自动控制洗涤时间9洗衣机震动传感器10负载量传感器：用来检测洗涤物的多少脏污程度传感器：在洗衣机的排水口，有一红外线传感器，当水透明度低时，接收管获得的光能小，由此检测洗净度，漂净度。脱水传感器：从脱水桶喷射出的水，作用到压电传感器上，可根据压力的大小变化，控制脱水动作。11二、电冰箱中的传感器12电冰箱温控器13电冰箱中的温度传感器14电冰箱温度控制器4.弹簧片1.测温泡2.细管3.膜盒5.动触点6.静触点7.弹簧8.凸轮9.连杆思考与讨论：1.为什么温度较高时压缩机自动工作，达到设定低温后就自动停止工作？2.凸轮为什么可以改变设定的温度？氯甲烷及它的蒸气151.冰箱内温度较高时，密封系统中的压强增大，盆体膨胀，膜盒3通过小柱体带动弹簧片4，使动触点5与静触点6接触，控制压缩机自动开始工作，而在达到设定的低温时拉簧带动弹簧片4将触点5、6断开，使压缩机停止工作．2.凸轮逆时针转动会加大连杆9对弹簧7的拉力，该拉力与弹性膜盒3共同控制弹簧片4的运动，故弹簧7上弹力的变化会改变设定的温度．16三、恒温箱17如图为一恒温箱电路图，继电器线圈电阻为150Ω，当线圈中电流大于等于20mA时，继电器被吸合，已知电路中电动势E=6V，内阻不计，则：1.应该把加热器接在A、B还是C、D之间呢？2.要使箱内温度保持100℃，可变电阻值应调节多大？A、B100Ω恒温箱温控器R18四、温度传感器的应用——电饭锅19电饭锅的构造20开始煮饭时，用手压下开关按钮，永磁体与感温磁体相吸，手松开后，按钮不再恢复到图示状态，则触点接通，电热板通电加热，水沸腾后，由于锅内保持100℃不变，故感温磁体仍与永磁体相吸，继续加热，直到饭熟后，水分被大米吸收，锅底温度升高，当温度升至“居里点103℃”时，感温磁体失去铁磁性，在弹簧作用下，永磁体被弹开，触点分离，切断电源，从而停止加热．电饭锅的工作过程21工作原理:(1)开始煮饭时为什么要压下开关按钮？手松开后这个按钮是否会恢复到图示的状态?为什么？答:因为开始煮饭时，只有用手压下开关按钮，永磁体与感温磁体相吸，触点才接触，电路接通。手松开后，按钮不再恢复到图示状态。22(2)煮饭时水沸腾后锅内是否会大致保持一定的温度?为什么?答:是，水沸腾后,由于锅内保持100℃不变,故感温磁体仍与永磁体相吸,继续加热，锅内大致保持100℃不变.23(3)饭熟后，水分被大米吸收，锅底的温度会有什么变化？这时电饭锅会自动地发生哪些动作？答:饭熟后,水分被大米吸收,锅底温度升高,当温度升至“居里点103℃”时,感温磁体失去铁磁性,在弹簧作用下,永磁体被弹开,触点分离,切断电源,从而停止加热．24(4)如果用电饭锅烧水，能否在水沸腾后自动断电?答:不能，如果用电饭锅烧水,水沸腾后,锅内保持100℃不变,温度低于“居里点103℃”,电饭锅不能自动断电.只有水烧干后,温度升高到103℃才能自动断电.25在我们的周围，到处都可以感受到传感器带来的好处。电冰箱、洗衣机、空调、微波炉、摄像机、煤气用具、防盗报警、消防感烟报警等，许许多多的自动系统都采用了传感器。特别是汽车、火车、飞机、航天器、机器人，传感器用的就更多了。26汽车防盗冲击传感器消防感烟传感器27红外线传感器报警器燃气报警器28一氧化碳报警器汽车防盗报警器29空调压差传感器空调湿度传感器30携带各种传感器的J-20战斗机3132例、如图甲为在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R1=20kΩ，R2=10kΩ，R3=40kΩ，Rt为热敏电阻，它的电阻随温度变化的图线如图乙所示．当a、b端电压Uab<0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度提高；当Uab>0时，电压鉴别器使S断开，停止加热，恒温箱内的温度恒定在______℃．3533当今世界，传感器技术不仅广泛地应用在各种高科技和工农业生产中，...
