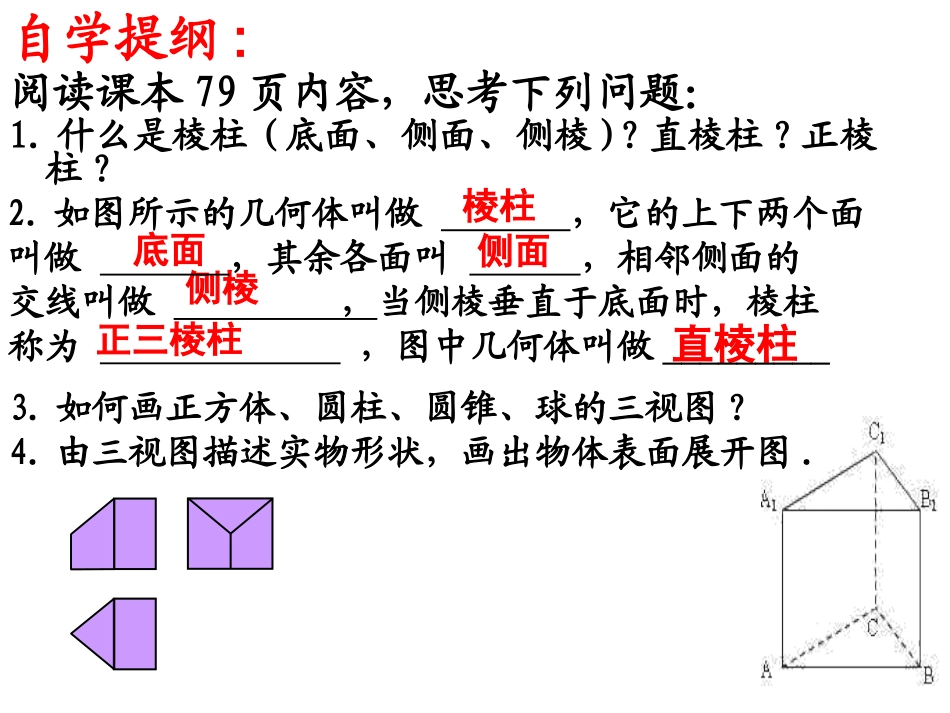

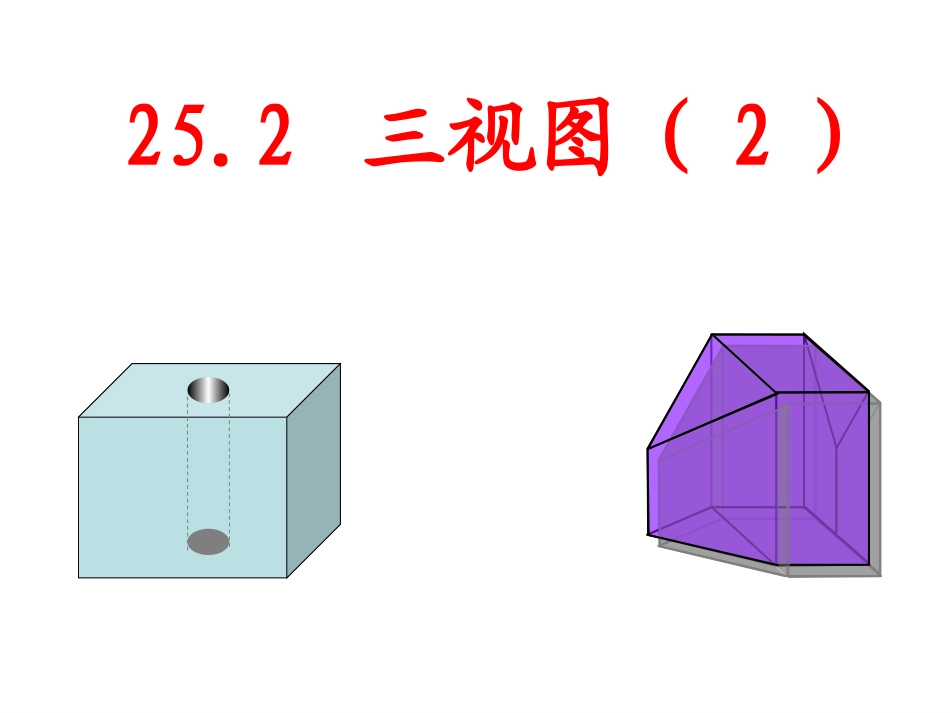

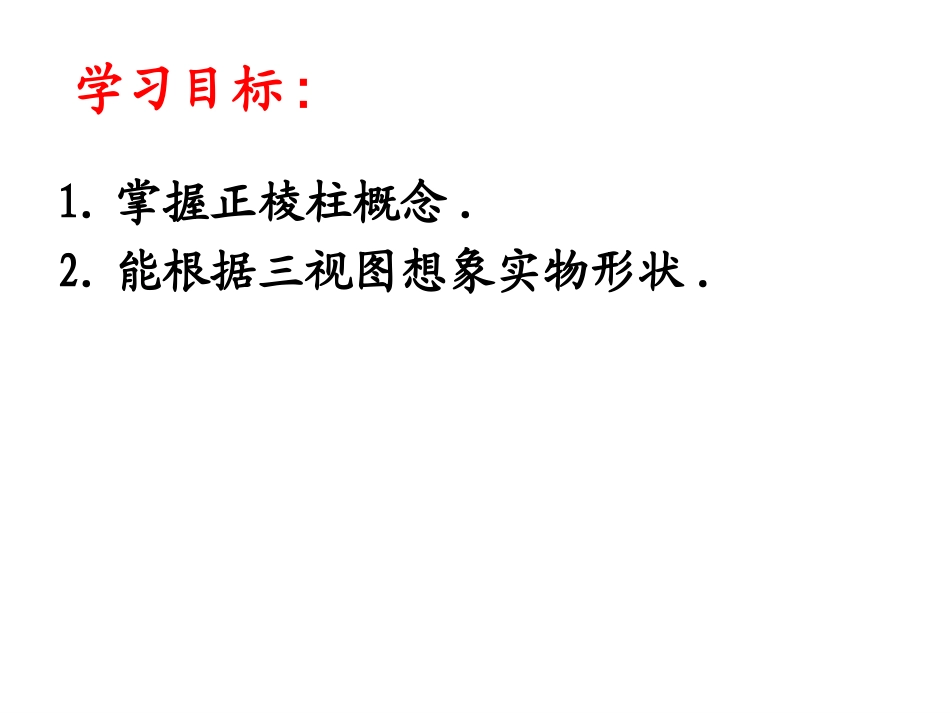

25.2三视图（2）1.掌握正棱柱概念.2.能根据三视图想象实物形状.学习目标:自学提纲:阅读课本79页内容，思考下列问题：1.什么是棱柱(底面、侧面、侧棱)?直棱柱?正棱柱?棱柱底面侧面侧棱直棱柱正三棱柱3.如何画正方体、圆柱、圆锥、球的三视图?4.由三视图描述实物形状，画出物体表面展开图.2.如图所示的几何体叫做，它的上下两个面叫做，其余各面叫，相邻侧面的交线叫做，当侧棱垂直于底面时，棱柱称为，图中几何体叫做_________如图所示的几何体的三视图，根据这个三视图，你能说说这种几何体的特点吗？合作探究：正棱柱：底面是正多边形的直棱柱叫做正棱柱正三棱柱1.棱柱如图所示的几何体的三视图，根据这个三视图，你能说说这种几何体的特点吗？解：从三个方向看立体图形，图象都是矩形，可以想象出：整体是长方体，如图所示．2.长方体的三视图合作探究：3.球体的三视图如图所示的几何体的三视图，根据这个三视图，你能说说这种几何体的特点吗？4.圆柱的三视图如图所示的几何体的三视图，根据这个三视图，你能说说这种几何体的特点吗？5.圆锥的三视图如图所示的几何体的三视图，根据这个三视图，你能说说这种几何体的特点吗？从正面、侧面看立体图形，图象都是等腰三角形；从上面看，图象是圆；可以想象出：整体是圆锥，如图所示例根据物体的三视图摸索物体的形状．分析：由主视图可知，物体正面是正五边形；由俯视图可知，由上向下看物体是矩形的，且有一棱（中间的实线）可见到，两条棱（虚线）被遮挡；由左视图可知，物体的侧面是矩形的，且有一棱（中间的实线）可见到．综合各视图可知，物体是五棱柱形状的．解：物体是五棱柱形状的，如图所示．巩固练习：1.由三视图想象实物形状：实物实物(1)(2)实物实物由三视图想象实物形状：(3)(4)2.由三视图想象实物形状：3.根据三视图描述物体的形状．主视图俯视图左视图实物形状4.（1）下面所给的三视图表示什么几何体?直四棱柱（2）下面所给的三视图表示什么几何体?直五棱柱(3)下面所给的三视图表示什么几何体?(4)下面所给的三视图表示什么几何体?(5)下面所给的三视图表示什么几何体?(6)下列是一个物体的三视图，请描述出它的形状主视图左视图俯视图三棱锥(7)下面是一个物体的三视图，试说出它的形状5.由三视图描述实物形状，画出物体表面展开图归纳小结：由三视图描述几何体（或实物原型），一般步骤为：①想象：根据各视图想象从各个方向看到的几何体状；②定形：综合确定几何体（或实物原型）的形状；③定大小位置：根据三个视图“长对正，高平齐，宽相等”的关系，确定轮廓线的位置，以及各个方向的尺寸.•必做：82页第3题•选做：1.一个几何体的主视图和左视图如图所示,它是什么几何体?请补画这个几何体的俯视图.2.一个直棱柱的主视图和俯视图如图所示.描述这个直棱柱的形状,并补画它的左视图.(第1题)(第2题)直五棱柱,底面是五边形直三棱柱布置作业：
