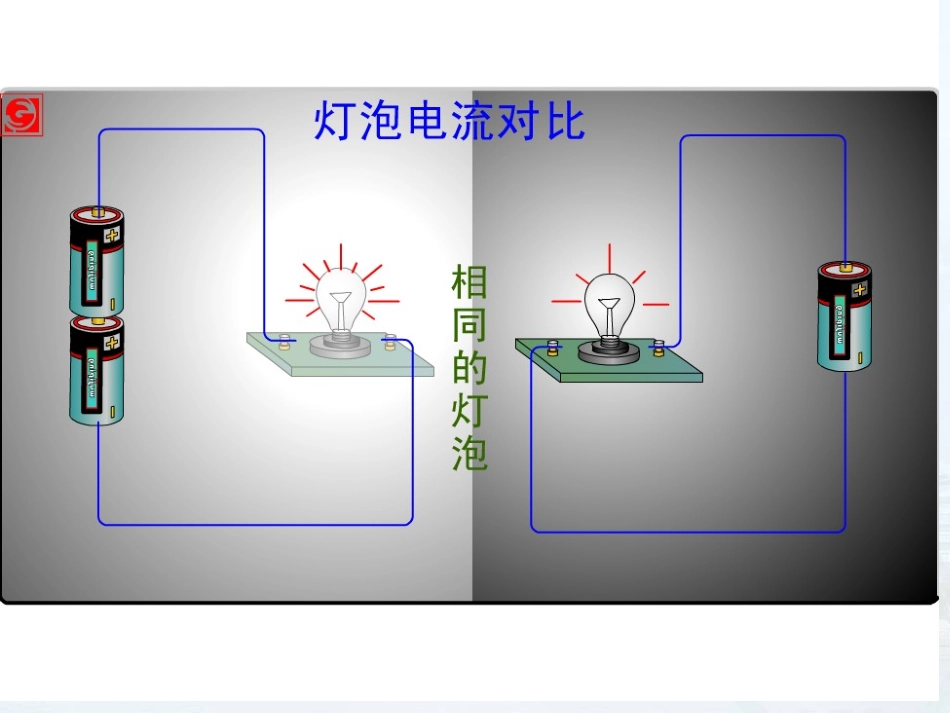

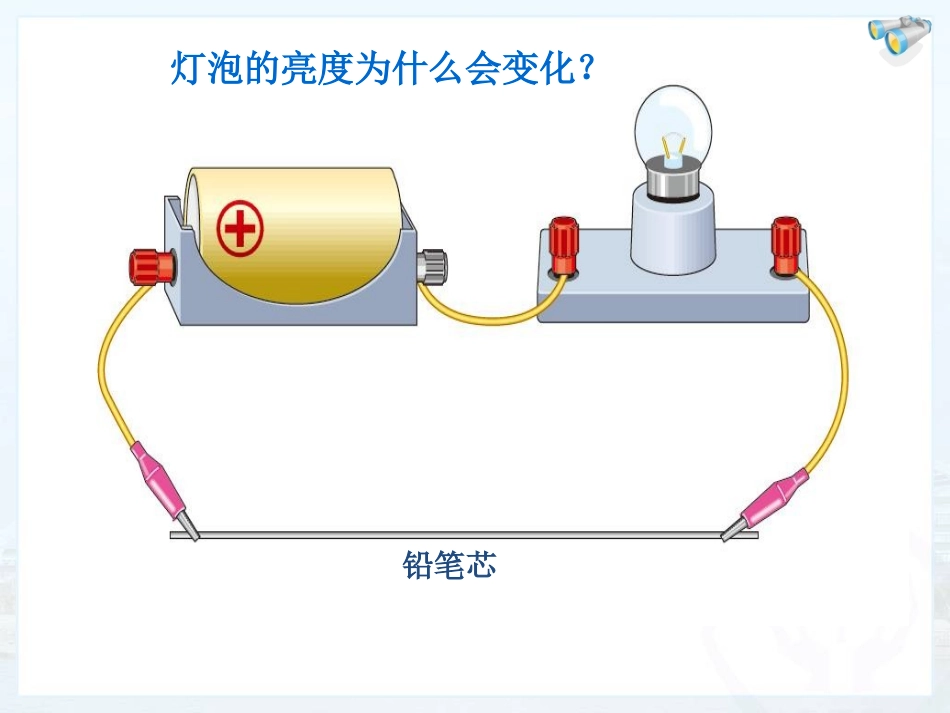

电流与电压和电阻的关系第十七章第1节铅笔芯灯泡的亮度为什么会变化?物理量物理意义符号国际单位测量工具电流电荷定向移动IA电流表电压使电荷移动形成电流的原因UV电压表电阻导体对电流的阻碍作用RΩ问题:那么电流大小与哪些因素有关?问题:那么电流大小与哪些因素有关?猜想1:若电阻一定,电压越______,电流越大。猜想1:若电阻一定,电压越______,电流越大。猜想2:若电压一定,电阻越______,电流越大。猜想2:若电压一定,电阻越______,电流越大。给你以下实验器材:如何设计实验?电路图电路图电路图思考:怎样能保证R两端的电压是变化的呢?电路图实验过程中的不变量是什么,如何控制其不变?测电阻两端电压,选择什么器材?如何改变电阻两端电压?怎么操作?测通过电阻的电流,选择什么器材?滑动变阻器在实验中起到什么作用?1.实验探究电流与电压的关系设计实验控制变量法AVRR'S电路图电阻一定,研究电流与电压的定量关系。设计实验10Ω电压U/V1.02.03.04.05.06.0电流I/A电阻R自变量因变量控制变量记录实验数据进行实验I/AU/VO4.06.08.010.00.10.30.50.60.40.20.70.82.0····3.05.07.01.09.0···0.9RR绘制图象归纳结论当导体的电阻一定时,通过导体的电流跟导体两端的电压成正比。2.实验探究电流与电阻的关系在电路中如何改变电阻,选用什么器材?怎么操作?如何使电阻两端电压不变,如何控制其不变?滑动变阻器在实验中起到什么作用?控制电压一定,研究电流与电阻的定量关系。设计实验电压U2V电阻R/Ω2.04.05.08.0电流I/A自变量因变量控制变量进行实验分析数据归纳结论VASR1R2P更换电阻实验二.电压不变时,电流与电阻的关系当导体的电压一定时,通过导体电流跟导体电阻成反比。某同学按如图所示的电路研究通过导体的电流跟导体电阻的关系。电源电压保持不变,他不断改变电阻箱R1(符号用表示)的阻值,测得相应的电流如下表。分析表中数据可知:电流跟电阻__________,这与其他同学的结论不一样,其原因是_____________________。次数R1/I/A120.40240.32380.25VASR1R2P不成反比没有保持电压一定二、例题分析1.已知R1=3R2,分别把R1、R2接到6V的电源上,通过它们的电流比I1∶I2等于()A.13∶B.31∶C.21∶D.41∶2.一导体接到电路中,如果把它两端的电压增大到原来的三倍,下列说法中正确的是()A.它的电阻是原来的三倍B.它的电流保持不变C.它的电流是原来的三分之一D.它的电流是原来的三倍AD练一练随堂反馈:1、研究电流跟电阻、电压的关系,用右图所示电路,实验时,分别保持电阻不变和保持电压不变两步进行,在保持电阻不变这一步中,实验要求:()A、保持滑动变阻器R’的滑片位置不变AVRR’AVB、保持电阻箱R两端的电压不变C、保持定值电阻值不变,调节R’的滑片到不同的适当位置D、保持电路中的电流不变。C2、上图实验中,在保持电压不变这一步中,实验要求()A、换用不同电压的电源,调节R’的滑片,保持R上的电压不变B、改变电阻R的大小,调节R’的滑片,保持R两端的电压不变C、调节R’的滑片到适当位置,使R两端电压保持不变D、调节R’的滑片到适当位置,使R’两端的电压不变B3.一个定值电阻两端的电压是3V时,通过它的电流是0.4A,如果加在它两端的电压是6V时,用量程是0.6A的电流表测量通过这个定值电阻的电流,判断()A.可以的B.不可以的C.无法确定B4.电源电压保持不变,当电路接入6Ω电阻时,电路中的电流为0.2A。如改接12Ω电阻时,电路中的电流为___A。0.1巩固升华:1、某同学在做研究电流跟电压、电阻关系的实验时,得到下表两组数据电阻电压电流10Ω2V0.2A4V0.4A6V0.6A电压电阻电流6V5Ω1.2A10Ω0.6A15Ω0.3A1)分析左表数据,可得结论..2)分析右表数据,可得结论..3)综合以上结论,可得结论..在电阻一定的情况下,导体中的电流跟这段导体两端的电压成正比在电压不变的情况下,导体中的电流跟导体的电阻成反比导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比2、在某导体的两端加2V电压时,通过的电流是0.5A,若导体两端的电压增加到10V时,则()A、导体的电阻和通过导体的电流都增大B、导体的电阻和通过导体的...
