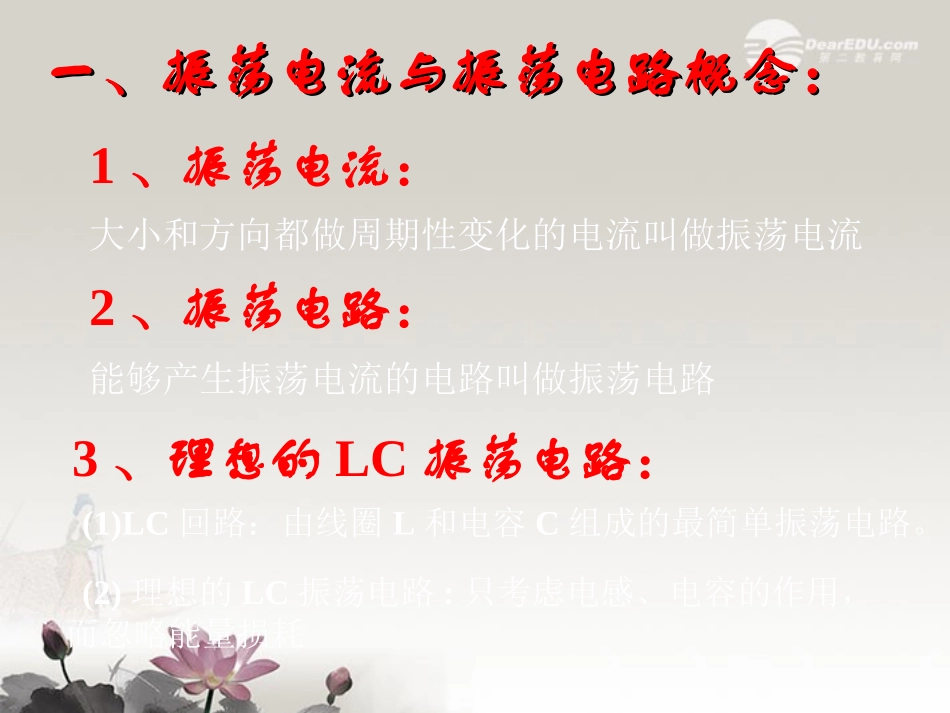

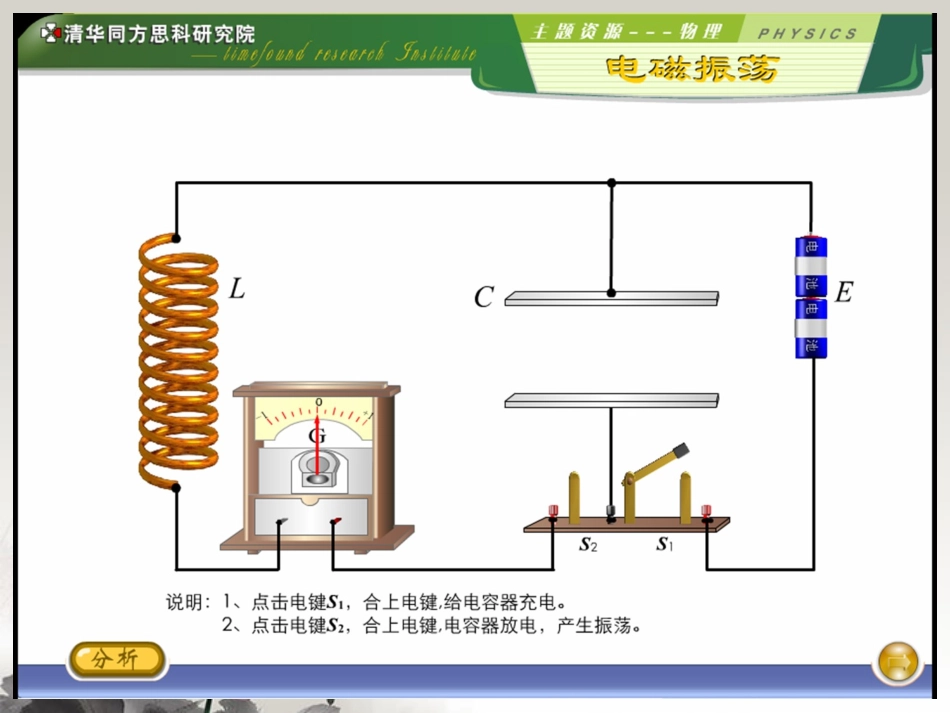

电磁振荡电磁振荡1、振荡电流：大小和方向都做周期性变化的电流叫做振荡电流能够产生振荡电流的电路叫做振荡电路2、振荡电路：一、振荡电流与振荡电路概念：一、振荡电流与振荡电路概念：3、理想的LC振荡电路：(2)理想的LC振荡电路:只考虑电感、电容的作用，而忽略能量损耗(1)LC回路：由线圈L和电容C组成的最简单振荡电路。二、电磁振荡的产生过程分析一个周期性变化放电充电充电放电ｑｉｑｉｑｉｑｉ++++----++++----q=Qmi=0q=Qmi=0q=0i=Imq=0i=Im(1)、两个物理过程：放电过程；电场能转化为磁场能，q↓→i↑充电过程：磁场能转化为电场能，q↑→i↓充电完毕状态：磁场能向电场能转化完毕，电场能最大，磁场能最小。放电完毕状态：电场能向磁场能转化完毕，磁场能最大，电场能最小。LC回路工作过程具有对称性和周期性，可归结为：(2)、两个特殊状态：1、电磁振荡的特点：三、电磁振荡的变化规律：三、电磁振荡的变化规律：(1)总能量守恒＝电场能＋磁场能＝恒量电场能磁场能放电充电2、电磁振荡的变化规律：(2)电场能与磁场能交替转化电容器电压ｕ,电场强度E电容器带电量ｑ电路中电流ｉ同步变化同步变化步调相反磁感应强度B(3)变化规律的图象描述：itot磁场能oqto电场能totuo时间时间ttt=0t=0t=T/4t=T/4t=T/2t=T/2t=3T/4t=3T/4t=Tt=T电容器电容器带电量带电量电路中电路中电流电流电场能电场能磁场能磁场能最大(A＋、B－)零最大零零最大(a→b)零最大最大(A－、B＋)零最大零零最大(b→a)零最大最大(A＋、B－)零最大零qtoitot磁场能o电场能to44、电磁振荡、电磁振荡：：在振荡电路产生振荡电流的在振荡电路产生振荡电流的过程中，电容器极板上的电荷、通过过程中，电容器极板上的电荷、通过线圈的电流，以及跟电荷和电流相联线圈的电流，以及跟电荷和电流相联系的电场和磁场都发生周期性的变化，系的电场和磁场都发生周期性的变化，这种现象叫电磁振荡。电磁波是由电这种现象叫电磁振荡。电磁波是由电磁振荡产生的磁振荡产生的..11、无阻尼振荡、无阻尼振荡振荡电流的振幅保持不变，即作等幅振荡。22、阻尼振荡、阻尼振荡振荡电流的振幅逐渐变小，即作减幅振荡。四、阻尼振荡和无阻尼振荡：四、阻尼振荡和无阻尼振荡：itoito2．电磁振荡的周期和频率•周期:电磁振荡完成一次周期性变化需要的时间叫做周期。•频率:一秒钟内完成的周期性变化的次数叫频率。•固有周期和固有频率振荡电路中发生电磁振荡时，如果没有能量损失，也不受其他外界的影响，这时电磁振荡的周期和频率叫做振荡电路的固有周期和固有频率，简称振荡电路的周期和频率。•大量实验表明：（1）电容增大时，周期变长（频率变低）；（2）电感增大时，周期变长（频率变低）；（3）电压升高时，周期不变（频率不变）．结果表明，LC回路的周期和频率只与电容C和自感L有关，跟电容器的带电多少和回路电流大小无关．•定性解释：电容越大，电容器容纳电荷就越多，充电和放电所需的时间就越长，因此周期越长，频率越低；自感越大，线圈阻碍电流变化的作用就越大，使电流的变化越缓慢，因此周期越长，频率越低．周期周期TT和频率和频率ff跟自感系数跟自感系数LL和电容和电容CC的关系是：的关系是：定性解释定性解释：：电容越大，电容器容纳电荷就越多，充电容越大，电容器容纳电荷就越多，充电和放电所需的时间就越长，因此周期越长电和放电所需的时间就越长，因此周期越长，频率越低；自感越大，线圈阻碍电流变化，频率越低；自感越大，线圈阻碍电流变化的作用就越大，使电流的变化越缓慢，因此的作用就越大，使电流的变化越缓慢，因此周期越长，频率越低．周期越长，频率越低．式中各物理量T、L、C、f的单位分别是s、H、F、Hz．五.例题：LC振荡电路中电容器极板上电量q随时间t变化的图线如图，由图可知：A、在t1时刻电路中的磁场能最小B、从t1到t2，电路中的电流值不断变小C、从t2到t3，电容器不断充电D、在t4时刻电容器的电场能最小qtt1t2t3t4o答案：ACD课堂练习：1、LC振荡电路中某时的状态如图，试作出q—t和I—t图线。++++----qtit2、在LC振荡电路中，在电容器充电完毕未开始放电时，正确的说法是：A、电场能正向磁...
