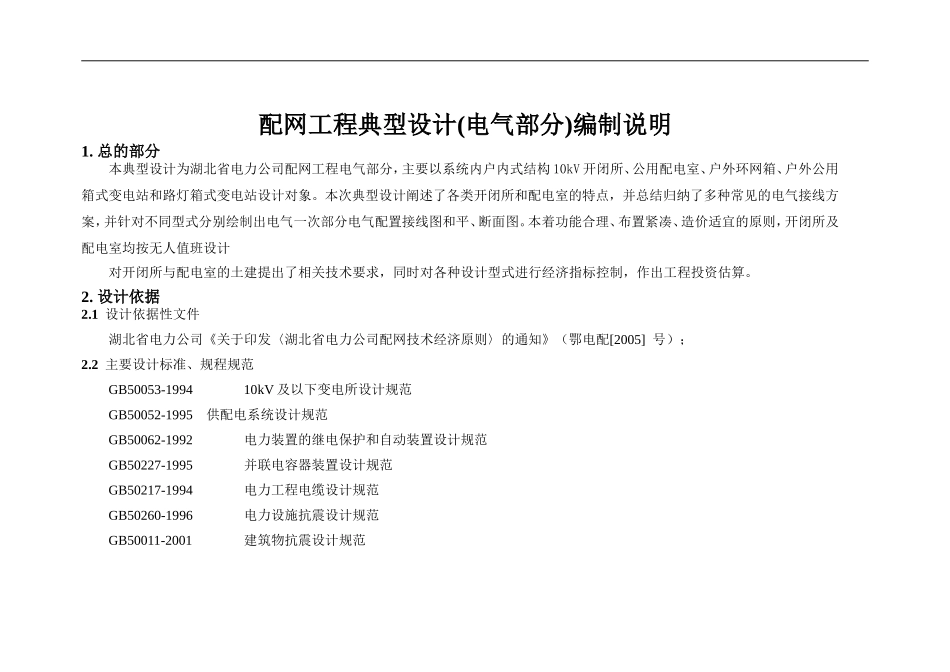

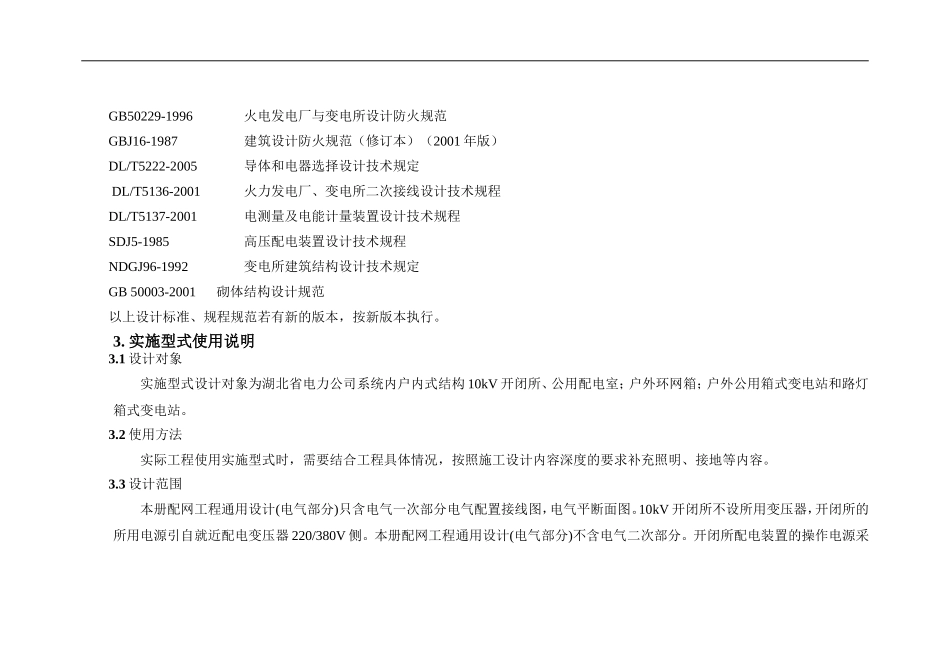

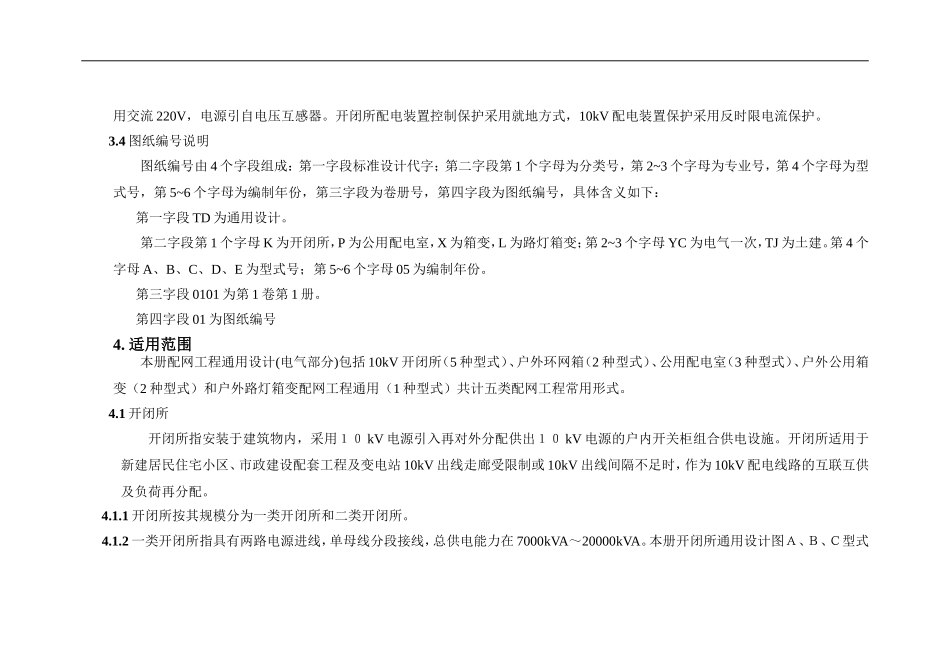

配网工程典型设计(电气部分)编制说明1.总的部分本典型设计为湖北省电力公司配网工程电气部分，主要以系统内户内式结构10kV开闭所、公用配电室、户外环网箱、户外公用箱式变电站和路灯箱式变电站设计对象。本次典型设计阐述了各类开闭所和配电室的特点，并总结归纳了多种常见的电气接线方案，并针对不同型式分别绘制出电气一次部分电气配置接线图和平、断面图。本着功能合理、布置紧凑、造价适宜的原则，开闭所及配电室均按无人值班设计对开闭所与配电室的土建提出了相关技术要求，同时对各种设计型式进行经济指标控制，作出工程投资估算。2.设计依据2.1设计依据性文件湖北省电力公司《关于印发〈湖北省电力公司配网技术经济原则〉的通知》（鄂电配[2005]号）；2.2主要设计标准、规程规范GB50053-199410kV及以下变电所设计规范GB50052-1995供配电系统设计规范GB50062-1992电力装置的继电保护和自动装置设计规范GB50227-1995并联电容器装置设计规范GB50217-1994电力工程电缆设计规范GB50260-1996电力设施抗震设计规范GB50011-2001建筑物抗震设计规范GB50229-1996火电发电厂与变电所设计防火规范GBJ16-1987建筑设计防火规范（修订本）（2001年版）DL/T5222-2005导体和电器选择设计技术规定DL/T5136-2001火力发电厂、变电所二次接线设计技术规程DL/T5137-2001电测量及电能计量装置设计技术规程SDJ5-1985高压配电装置设计技术规程NDGJ96-1992变电所建筑结构设计技术规定GB50003-2001砌体结构设计规范以上设计标准、规程规范若有新的版本，按新版本执行。3.实施型式使用说明3.1设计对象实施型式设计对象为湖北省电力公司系统内户内式结构10kV开闭所、公用配电室；户外环网箱；户外公用箱式变电站和路灯箱式变电站。3.2使用方法实际工程使用实施型式时，需要结合工程具体情况，按照施工设计内容深度的要求补充照明、接地等内容。3.3设计范围本册配网工程通用设计(电气部分)只含电气一次部分电气配置接线图，电气平断面图。10kV开闭所不设所用变压器，开闭所的所用电源引自就近配电变压器220/380V侧。本册配网工程通用设计(电气部分)不含电气二次部分。开闭所配电装置的操作电源采用交流220V，电源引自电压互感器。开闭所配电装置控制保护采用就地方式，10kV配电装置保护采用反时限电流保护。3.4图纸编号说明图纸编号由4个字段组成：第一字段标准设计代字；第二字段第1个字母为分类号，第2~3个字母为专业号，第4个字母为型式号，第5~6个字母为编制年份，第三字段为卷册号，第四字段为图纸编号，具体含义如下：第一字段TD为通用设计。第二字段第1个字母K为开闭所，P为公用配电室，X为箱变，L为路灯箱变；第2~3个字母YC为电气一次，TJ为土建。第4个字母A、B、C、D、E为型式号；第5~6个字母05为编制年份。第三字段0101为第1卷第1册。第四字段01为图纸编号4.适用范围本册配网工程通用设计(电气部分)包括10kV开闭所（5种型式）、户外环网箱（2种型式）、公用配电室（3种型式）、户外公用箱变（2种型式）和户外路灯箱变配网工程通用（1种型式）共计五类配网工程常用形式。4.1开闭所开闭所指安装于建筑物内，采用１０kV电源引入再对外分配供出１０kV电源的户内开关柜组合供电设施。开闭所适用于新建居民住宅小区、市政建设配套工程及变电站10kV出线走廊受限制或10kV出线间隔不足时，作为10kV配电线路的互联互供及负荷再分配。4.1.1开闭所按其规模分为一类开闭所和二类开闭所。4.1.2一类开闭所指具有两路电源进线，单母线分段接线，总供电能力在7000kVA～20000kVA。本册开闭所通用设计图Ａ、Ｂ、Ｃ型式属一类开闭所。4.1.3二类开闭所指具有一路电源进线，单母线接线，供电能力在７０００kVA及以下。本册开闭所通用设计图Ｄ、Ｅ型式属二类开闭所。4.2户外环网箱户外环网箱占地面积小，适用于城市规划、配网改造、市政工程和住宅小区以及架空线入地等配套工程，增加配电网络的分段点同时也可起电缆分支箱作用，用于电缆线路的中间分支。本典型设计中户外环网箱包括A、B两种型式，A型式为5个单元的标准型式；B型式为5个单元且1个单元带考核计量点的型式。4.3公用配电室公用配电室适用于新建居民住宅小...
