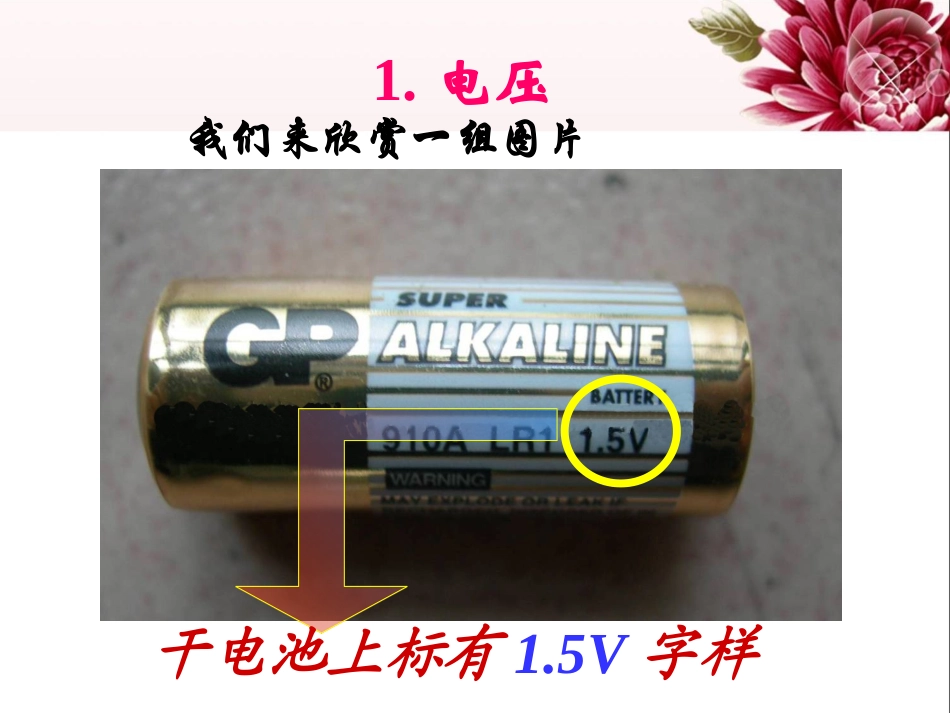

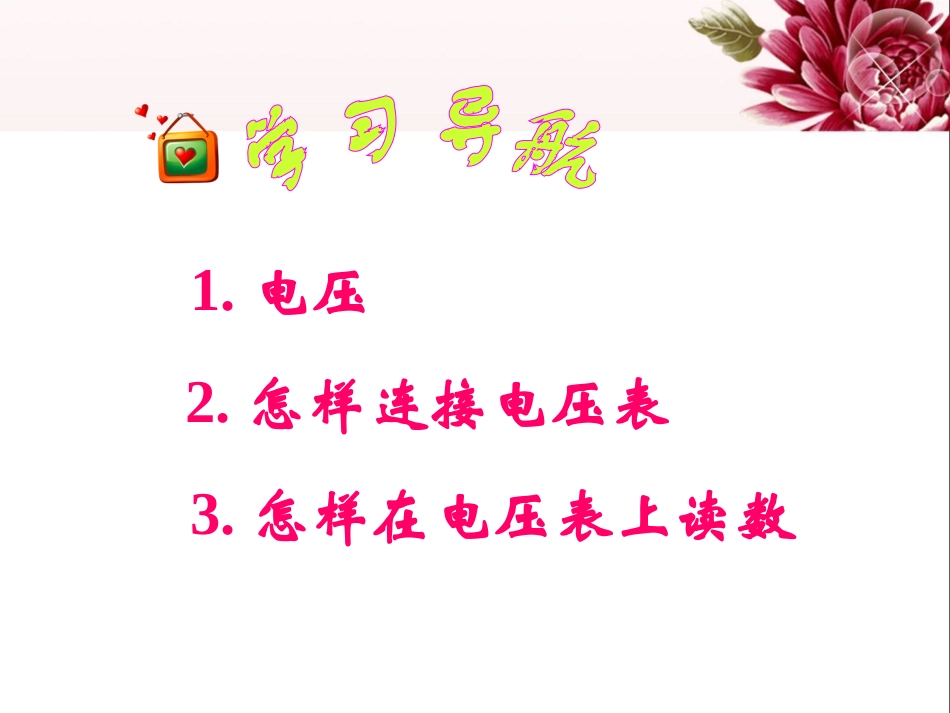

13章了解电路电压及电压表的使用颜学勤1.电压2.怎样连接电压表3.怎样在电压表上读数1.电压我们来欣赏一组图片干电池上标有1.5V字样手机电池上标有3.7伏特字样电源上都标有电压值,这是为什么呢？电压的作用是什么呢？提出问题(1)电压的原理（类比）小灯泡小涡轮水路阀门抽水机及两容器开关电路AB小涡轮抽水机阀门电源开关小灯泡电源及两极水压形成水流电压形成电流抽水机保持水压持续水流电源保持电压持续电流在上面的类比中我们可以看出：1．要在一电路中产生电流，它的两端就要有电压，即电压是产生电流的原因。2．电源的作用就是给用电器两端提供电压。（2）电压的符号及单位电压用字母U表示；电压的主单位是伏特，简称伏，符号是V；电压的其他单位：千伏（kV）毫伏(mV)1kV=103V1mV=10-3V3800伏＝千伏36伏＝毫伏3.836000练习小资料小资料（3）常见的电压干电池两极间的电压1.5V电子手表用氧化银电池两极间的电压1.5V铅蓄电池每个电压2V电视机显像管的工作电压10kv以上发生闪电的云层间电压可达103kv对人体安全的电压不高于36V家庭电路的电压220V输电用的高压电线的电压可达10000伏特、50000伏特甚至更高……电压的大小用电压表测量。几种常用的电压表：学生电压表演示电压表万用表应该用什么仪器来测量电压呢？电压表在电路图中的符号为回答问题1.电压表应该与被测电器怎样连接？电压表应该与被测的用电器并联。2.什么情况下使用标有“3”字样的接线柱，什么情况下使用标有“15”字样的接线柱？量程：0-3V；0-15V分度值：0.1V；0.5V根据待测电压的最大值来选择：注意3.在预先不知道被测电压的大小时，为了保护电压表，应先选用大量程，还是小量程？大量程对于未知电压的测量，如果预先不知道被测电压的值，但能判定被测电压不会超过15V，可以先用最大测量值为15V的量程。如果测出的电压不超过3V，为提高读数的准确性，可以改用最大测量值为3V的量程进行测量。4.电压表的标有“+”号的接线柱）应连接在什么位置？标有“-”号的接线柱应该连接在什么位置？做到电流“＋”入“－”出试一试，连一连规则1：电压表必须和被测用电器并联；规则2：电流要从“＋”接线柱流入、“－”接线柱流出简称：“＋”入“－”出规则3：被测电压不要超过电压表的量程。电压表的使用规则在电压表上读数的步骤：一是看清选用了哪个量程，从而知道满偏度所表示的电压值；二是看清每一大格分成几个小格，算出分度值；三是看清测量时表针停的位置，读出电压值。3.怎样在电压表上读数二.电压的测量——电压表1.电压：电压是形成电流的必要条件。电源的作用是提供电压。2.电压表的使用方法：（1）要并联在所测电路的两端；（2）要使电流从“+”接线柱流入，从“-”接线柱流出；（3）要选择合适的量程；（4）读数时1看量程，2定分度值，3定测量值。1.256kV=V2.220mV=V2.56×1050.223.下列说法中，正确的是（）A.电路中只要有电压就会有电流B.只要电路是通路，导体中就会有电流通过C.电压是产生电流的必要条件D.电压使导体中的自由电荷移动形成电流C4.如图所示为一个正确的电路图，其中ab是电表，则（）A．ab均为电流表B．ab均为电压表C．a是电流表，b是电压表D．a是电压表，b是电流表D5.关于电压表的使用，正确的是（）A.电压表不能直接测量电源电压，否则会烧坏B.尽可能选大的量程，以免损坏电压表C.经试触后，被测电压不超过小量程时，应选用较小量程D.电压表接入电路时，不用考虑“+”“-”接线柱的接法C
