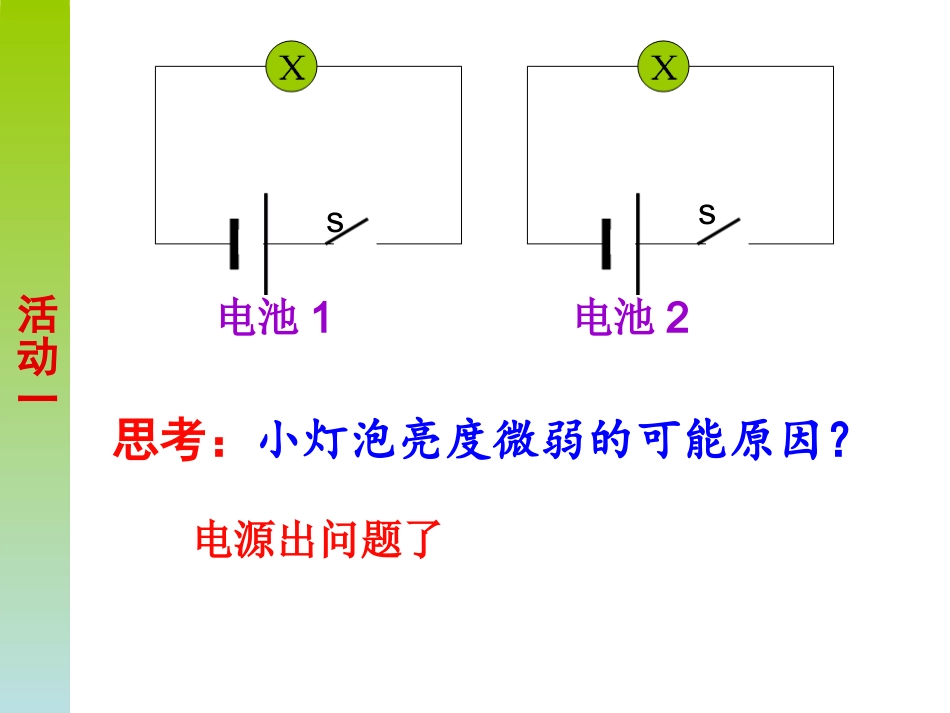

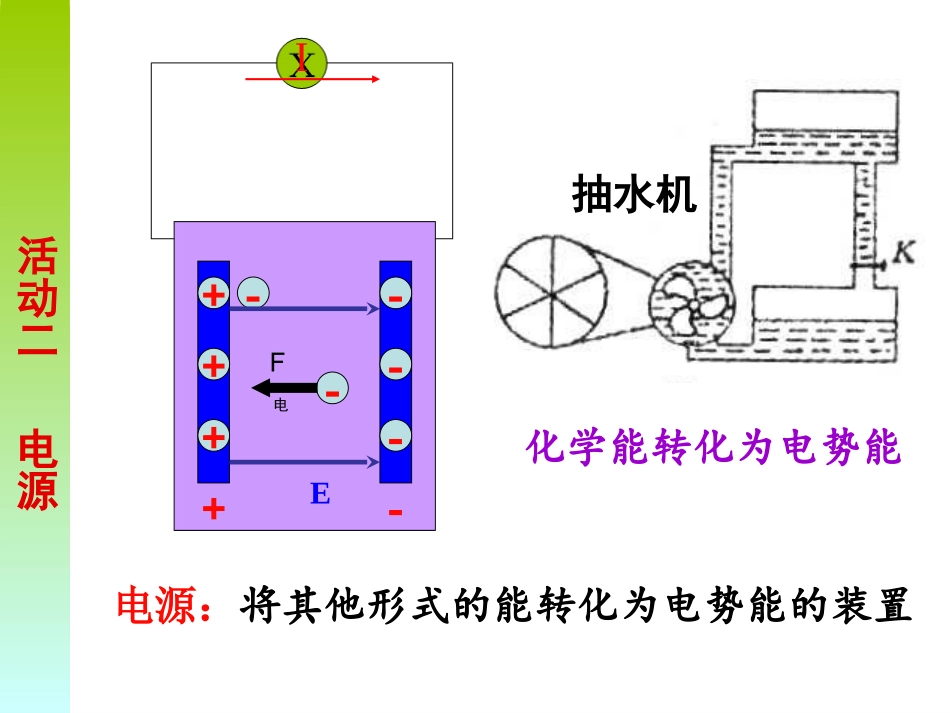

思考:小灯泡亮度微弱的可能原因?活动一电源出问题了s电池1电池2s-+活动二电源---+++I-电源特点:能量转化的角度:电源:将其他形式的能转化为电势能的装置类似化学电池中,通过消耗化学能将电子从正极移动到负极化学能转化为电势能抽水机-F电E生活中的电池太阳能电池干电池铅蓄电池锂电池锌汞电池电动势:(2)大小:等于电源未接入电路(电源处于开路)时两极间的电势差,用字母E表示。(1)用来表示电源将其他形式的能转化为电势能本领大小的物理量。电动势越大,表明电源把其他形式的能转化为电势能的本领越大。(3)注意:电源上标的电压指的是电源的电动势,一般是不会变化的!实验现象分析:活动三电源的内部真的有电阻吗?r电流通过电源内部,电源内部也是一段电路,也有电阻,它被称为电源的内电阻,简称内阻.sRP用导线把电源、用电器连成一个闭合电路。外电路:电源外部的用电器和导线构成外电路.内电路:电源内部是内电路.闭合电路部分电路rERK内电路外电路外电压内电压问题:内阻上的电压如何测量?Vs研究内、外电压的关系+-V2V1V1V2+-+-+-实验数据记录与分析内电压(V)外电压(V)123数据组数电压结论:Ur+U路=E研究内、外电压间的关系Ur+U路=定值问题:回路中的电流怎么计算?闭合电路欧姆定律:rREI在外电路为纯电阻的闭合回路中,电流的大小跟电源的电动势成正比,跟内、外电路的电阻之和成反比ssRUIU小灯泡亮度微弱的原因?学以致用s电池1电池2s电池用旧了,内阻会变得很大实验现象学以致用L1L2L3S1S2S3E,r例、如图所示电路,电源电动势为1.5V,内阻为0.12Ω,外电路的电阻为1.38Ω,求电路中的电流和路端电压。解:由闭合电路欧姆定律得:rREI路端电压为:解得:解得:AI1IRU解得:解得:VU38.1在如图所示的电路中,R1=14Ω,R2=9Ω,当开关S切换到位置1时,电流表的示数为I1=0.2A;当开关S切换到位置2时,电流表的示数为I2=0.3A,求电源电动势E和内电阻r。练习:练习:E=I1R1+I1rE=I1R1+I1rE=I2R2+I2rE=I2R2+I2r解:由闭合电路欧姆定律得解:由闭合电路欧姆定律得解得:E=3V,r=1Ω解得:E=3V,r=1Ω一、电源二、闭合电路欧姆定律3、内阻rREI1、电源2、电动势若给你一个电压表、一个电阻箱、导线若干、开关,如何测量一节干电池的电动势和内阻?
