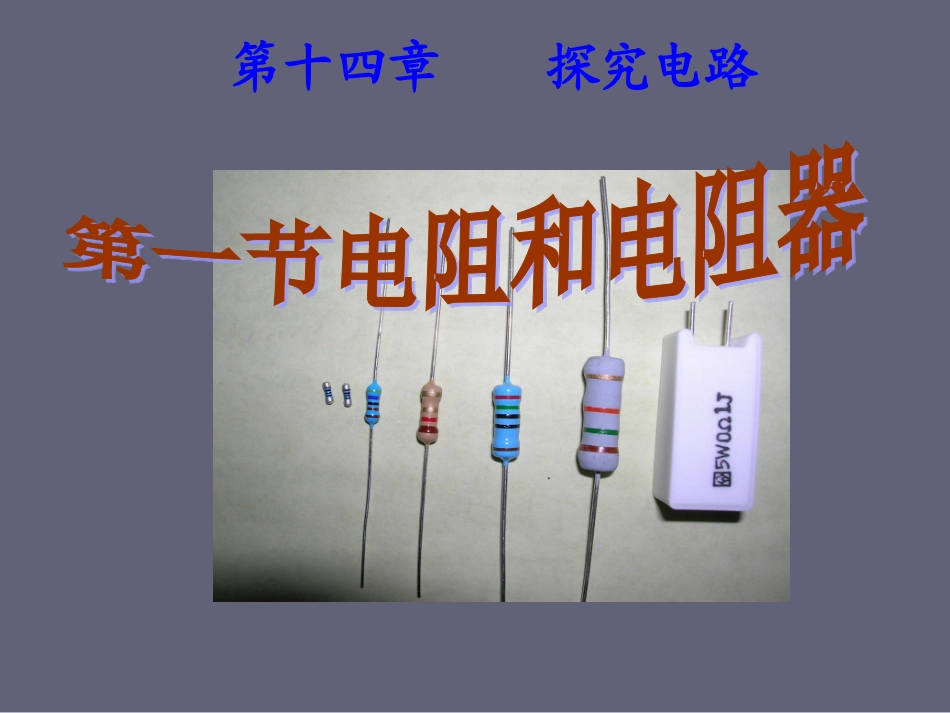

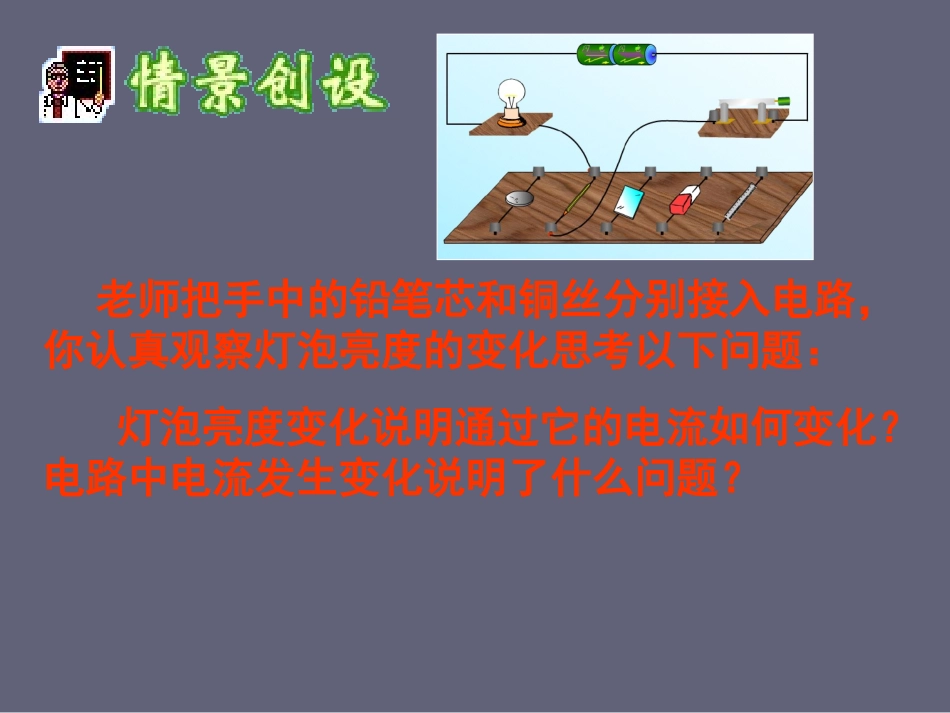

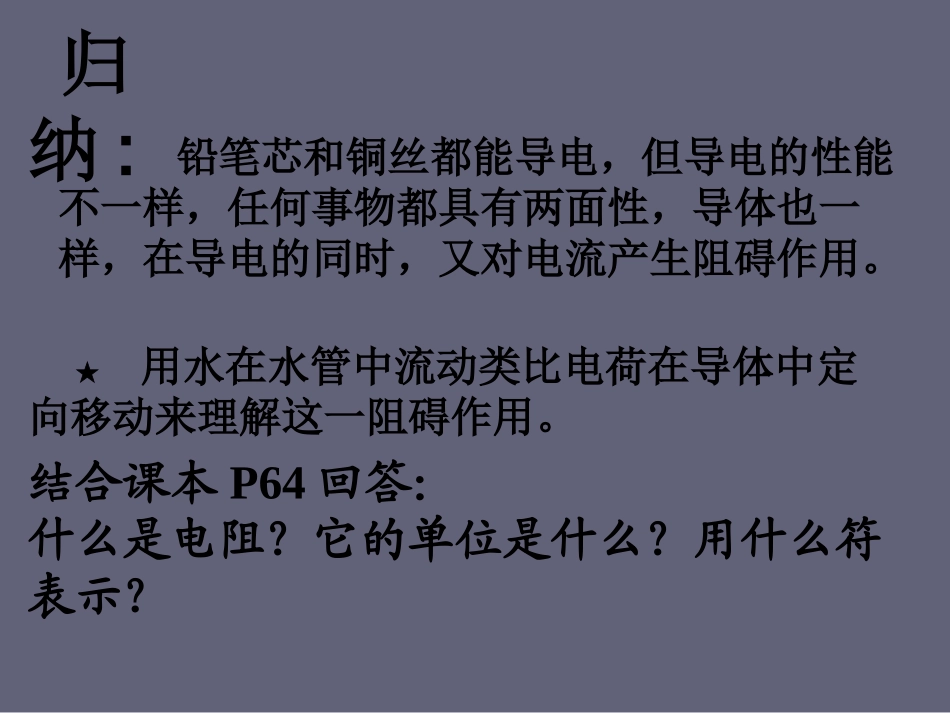

第十四章探究电路老师把手中的铅笔芯和铜丝分别接入电路，你认真观察灯泡亮度的变化思考以下问题：灯泡亮度变化说明通过它的电流如何变化？电路中电流发生变化说明了什么问题？归纳:★用水在水管中流动类比电荷在导体中定向移动来理解这一阻碍作用。铅笔芯和铜丝都能导电，但导电的性能不一样，任何事物都具有两面性，导体也一样，在导电的同时，又对电流产生阻碍作用。结合课本P64回答：什么是电阻？它的单位是什么？用什么符表示？一、电阻1.导体在导电的同时对电流有阻碍作用，不同的导体对电流的阻碍作用不同2.物理学中用电阻（R）表示导体对电流的阻碍作用3.单位：欧姆简称：欧符号：Ω常用单位：KΩ、MΩ换算：1MΩ＝KΩ＝Ω103106元件实物图片电路符号想想做做：决定电阻大小的因素有哪些？实验结论：导体电阻的大小与材料、长度和横截面积都有关；同种导体的长度越长、横截面积越小，其电阻值。电阻还导体的温度有关,大多数导体温度越高,电阻。（有关温度对电阻的影响看课本P65页下面注释）越大越大观察视频后思考完成实验结论的填写：结合你的所学和理解判断：铜丝的电阻一定比铁丝大，是否正确？为什么？为了探究以下三个猜想，应各先用哪些器材？填编号应选A和B应选B和D应选B和C编号导线材料导线长度横截面积电流值电阻大小A锰铜1米1mm20．4A电阻较小B镍铬合金1米1mm20．3A电阻大C镍铬合金1米2mm20．6A电阻小D镍铬合金0.5米1mm20．6A电阻小导线电阻（欧）银铜铝钨铁锰铜（铜、锰、镍的合金）镍铬合金（镍、铬、铁、锰的合金）0.0160.0170.0270.0520.0960.441.1一些导线在一些导线在20℃20℃时的电阻值（长时的电阻值（长1m1m，横截面，横截面1mm1mm22））思考：什么材料导电性能最好？为什么生活中常用铜和铝作导线？阅读P66信息窗：电阻率由表格可以看出电阻率其大小只与材料有关二、变阻器（一）滑动变阻器了解结构滑动变阻器结构.swf学会使用（观察P66,14－3有几种接法）原理：改变接入电路中电阻线的长度来改变电阻的作用：改变电路中的电流理解铭牌含义：50Ω5A（参考同步P57-58页自学参考）（二）、变阻器电阻箱1.电阻箱读数训练2.思考：滑动变阻器和电阻箱的优缺点？1.下列说法正确的是∶A.滑动变阻器比电阻箱更好B.两个粗细不同的铜导线，细的电阻更大一些C.电阻箱能够逐渐地改变连入电路的电阻D.在连接电路、闭合开关之前，应使滑动变阻器连入电路的电阻最大知识与应用：2.如下图所示的滑动变阻器中，能够通过移动滑动变阻器的滑片改变电路中的电阻的是：ACDB3.如下图所示，当滑动变阻器的滑片P向右滑动时，滑动变阻器连入电路的阻值将：A.逐渐变大B.逐渐变小C.保持不变D.无法判断PP4.如下图所示，当开关闭合后，将滑动变阻器的滑片P向右滑动，电流表的示数将：A.逐渐变大B.逐渐变小C.保持不变D.无法判断AP今日作业：1.跟课学案2.同步学习本节两课时的自主研学题特别提醒：本周回校周周清考试范围第十三章所学和这节所学的内容，望同学们认真准备，祝同学们学习进步！教师寄语：夯实基础厦可高，努力过程切忌漂。惜时勤奋应做到，尽心尽力赢中考！2011.11.04
