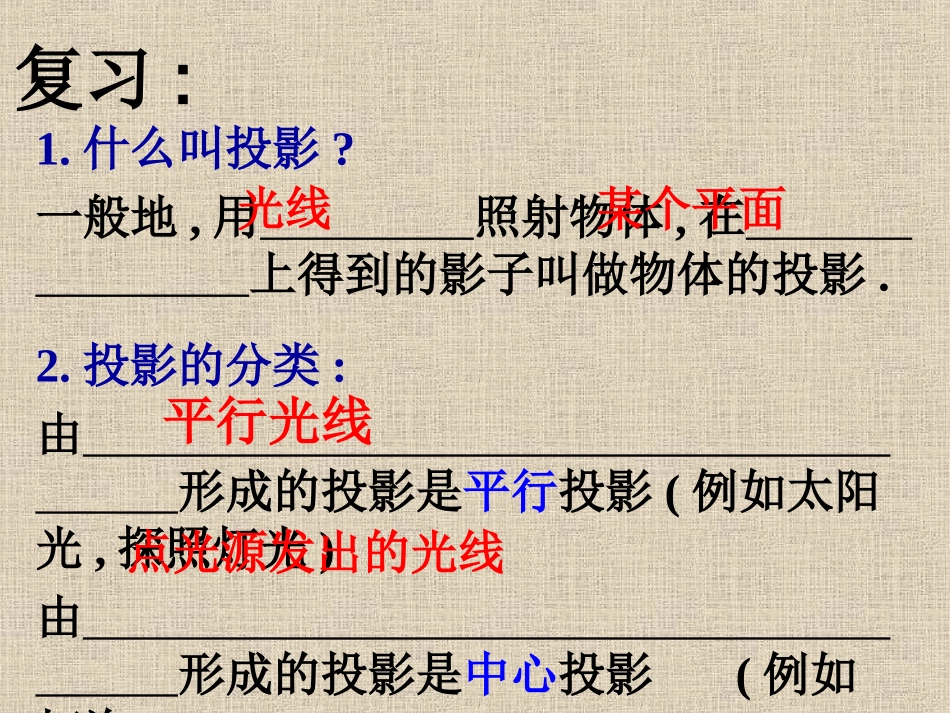

29.2三视图(1)连镇中学吴瑶复习:1.什么叫投影?一般地,用照射物体,在上得到的影子叫做物体的投影.2.投影的分类:由形成的投影是平行投影(例如太阳光,探照灯光)由形成的投影是中心投影(例如灯泡)光线某个平面平行光线点光源发出的光线看一看看一看看一看看一看1、视图当我们从某一个角度观察一个物体时，所看到的图象叫做物体的一个视图.视图也可以看作物体在某一角度的光线下的正投影.你能说出这三个视图分别是从哪个方向观察这本书得到的吗？正面正面2、三个投影面我们用三个互相垂直的平面（例如：墙角处的三面墙面）作为投影面，其中正对着我们的叫正面，正面下方的叫水平面，右边的叫做侧面.主视图主视图主视图俯视图左视图正面正面从上面看从上面看从正面看从正面看从左面看从左面看高长宽宽3、三视图将三个投影面展开在一个平面内，得到这个物体的一张三视图.俯视图左视图正面侧面水平面主视图俯视图左视图投影面一个物体（例如一个长方体）在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图（从前面看）；在水平面内得到的由上向下观察物体的视图，叫做俯视图（从上面看）在侧面内得到由左向右观察物体的视图，叫做左视图（从左面看）．三视图是主视图、俯视图、左视图的统称。它是从三个方向分别表示物体形状的一种常用视图.将三个投影面展开在一个平面内，得到这一物体的一张三视图.主视图主视图主视图左视图正面正面高长宽宽俯视图主视图主视图主视图左视图正面正面高长宽宽俯视图主视图左视图高长宽宽俯视图高平齐高平齐长对正长对正宽相等宽相等长对正，高平齐，宽相等画视图时：主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等．三视图中，主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高，左视图与俯视图表示同一物体的宽，因此三个视图的大小是互相联系的，画三视图时，三个视图要放在正确的位置主视图左视图俯视图长长高高宽相等主视图俯视图左视图高长宽宽4、三视图的位置：位置规定：主视图要在左上边，它的下方应是俯视图，左视图坐落在右边大小关系：长对正，高平齐，宽相等错误的三视图—长未对正1错误的三视图—长未对正1错误的三视图—长未对正2错误的三视图—长未对正2错误的三视图—高不平齐1错误的三视图—高不平齐1错误的三视图—高不平齐2错误的三视图—高不平齐2错误的三视图—宽不相等1错误的三视图—宽不相等1错误的三视图—宽不相等1错误的三视图—宽不相等1错误的三视图错误的三视图错误的三视图错误的三视图俯视图左视图主视图ABC（）（）（）AAB考考你你能画出正方体的三视图吗？主视图左视图俯视图想一想,再动手画一画：高平齐高平齐:主视图和左视图共同反映了物体上下之间的长度.主视图左视图俯视图长对正长对正:主视图和俯视图共同反映了物体左右之间的长度.你会画圆柱的三视图吗？试一试吧！试一试试一试主视图左视图俯视图宽相等宽相等:俯视图和左视图共同反映了物体前后之间的长度.从上面看从左面看从正面看主视图左视图俯视图例:画下例几何体的三视图3.在主视图正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”．例1画出图所示一些基本几何体的三视图．分析：画这些基本几何体的三视图时，要注意从三个方面观察它们，具体画法为：（P110）1.确定主视图的位置，画出主视图；2.在主视图正下方画出俯视图，注意与主视图“长对正”；圆柱主视图俯视图左视图三棱柱主视图俯视图左视图四棱锥主视图俯视图左视图球主视图俯视图左视图长方体圆台画出下列基本几何体的三视图练习：长方体长方体主视图左视图俯视图圆台圆台主视图左视图俯视图四棱锥的三视图。主视图左视图俯视图基本几何体的三视图：正方形（1）正方体的三视图都是长方形（2）圆柱的三视图中有两个是另一个是圆等腰三角形圆和一个点.（3）圆锥的三视图中有两个是另一个是三角形（4）四棱锥的三视图中有两个是，另一个是矩形和它的对角线（5）球体的三视图都是圆形例2画出图所示的支架(一种小零件)的三视图．（P111）分析：支架的现状：由两个大小不等的长方体构成的组合体，画三视图时要注...
