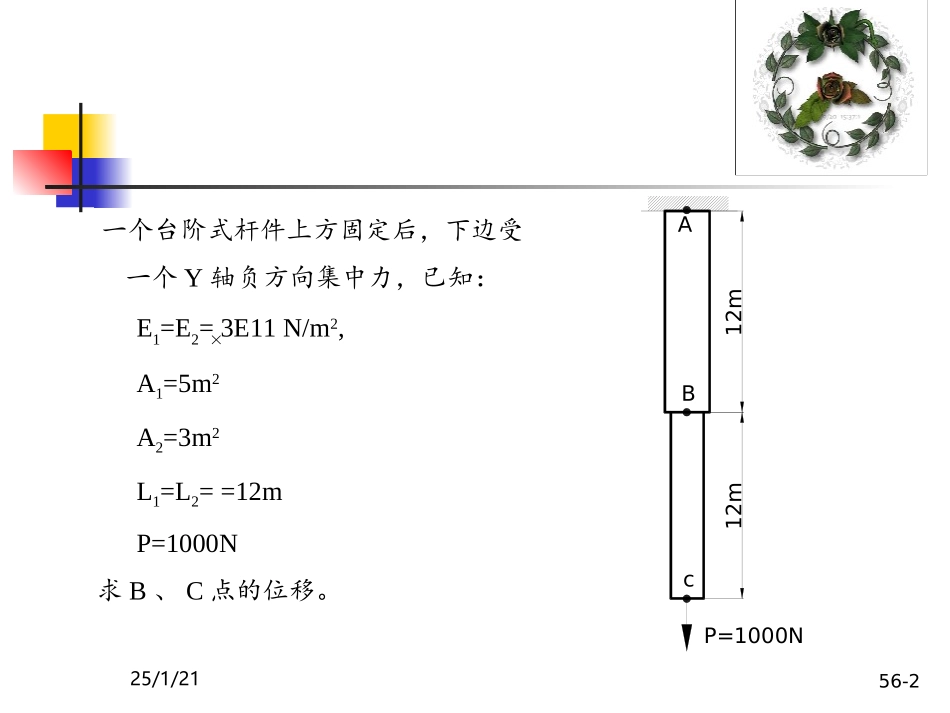

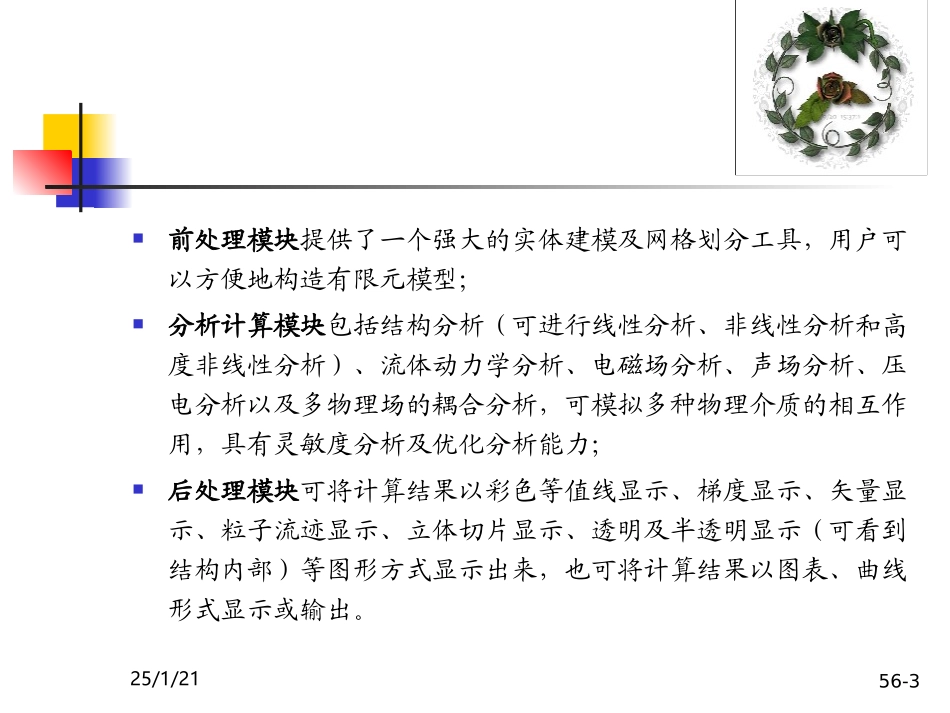

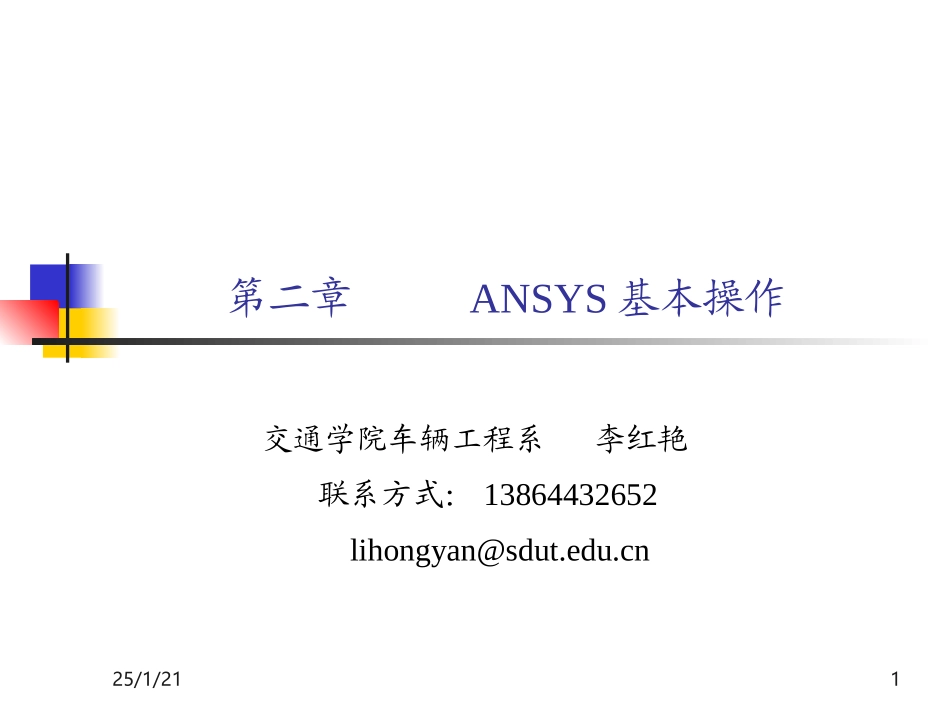

25/1/211第二章ANSYS基本操作交通学院车辆工程系李红艳联系方式：13864432652lihongyan@sdut.edu.cn25/1/2156-212m12mP=1000NcBAF2=2kNF1=2kN1.25m1m1m15¡ã15¡ã1234一个台阶式杆件上方固定后，下边受一个Y轴负方向集中力，已知：E1=E2=3E11N/m2,A1=5m2A2=3m2L1=L2==12mP=1000N求B、C点的位移。25/1/2156-3前处理模块提供了一个强大的实体建模及网格划分工具，用户可以方便地构造有限元模型；分析计算模块包括结构分析（可进行线性分析、非线性分析和高度非线性分析）、流体动力学分析、电磁场分析、声场分析、压电分析以及多物理场的耦合分析，可模拟多种物理介质的相互作用，具有灵敏度分析及优化分析能力；后处理模块可将计算结果以彩色等值线显示、梯度显示、矢量显示、粒子流迹显示、立体切片显示、透明及半透明显示（可看到结构内部）等图形方式显示出来，也可将计算结果以图表、曲线形式显示或输出。25/1/2156-42.1ANSYS基本介绍2.2建立模型2.3加载和求解2.4后处理25/1/2156-525/1/2156-62.1ANSYS基本介绍2.1.1ANSYS运行环境的配置仿真环境工作目录图形设备驱动Win32选项适用于大多数的图形显示，在后处理过程中可以提供9种颜色的等值线Win32c选项则能提供128种颜色的区别3D选项则对三维图形的显示具有良好的效果25/1/2156-725/1/2156-82.1.2ANSYS12.0界面介绍ANSYS的图形用户界面（GUI）1）UtilityMenu（实用菜单）包括一些在整个分析过程中都有可能要用到的一些命令，比如文件类命令、选取类命令以及图形控制和一些参数设置等等。2）StandardToolbar（标准工具条）包括一些常用的命令按钮，这些按钮对应的命令都可以在实用菜单中找到对应的菜单项。3）InputWindow（命令输入窗口）该窗口为ANSYS命令的输入区域，可以直接输入ANSYS支持的命令，以前所有输入过的命令以下拉列表的形式显示。25/1/2156-94）ANSYSToolbar（工具条）允许用户自定义一些按钮来执行一些ANSYS命令或者函数，安装时ANSYS已经默认定义了一些按钮执行相应的功能，如文件的读取、退出、保存等。5）MainMenu（主菜单）ANSYS的主要功能集中在这里，以处理器（processor）的类型来组织（前处理器，求解器等等），实现前处理、求解、后处理、优化设计等ANSYS主要功能。6）GraphicsWindow（图形窗口）该窗口显示由ANSYS创建或传递到ANSYS的模型，以及分析结果。25/1/2156-107）StatusandPromptArea（状态栏）提示当前的输入内容，显示当前的单元、材料等状态。8）OutputWindow（输出窗口）ANSYS的信息输出窗口显示用户对ANSYS的操作信息，包括操作过程信息、计算过程信息和错误提示信息等，该窗口通常在其他窗口之后，需要查看时可单击使之成为当前窗口。25/1/2156-1125/1/2156-122.1.3ANSYS文件类型1）数据库文件2）日志文件3）结果文件25/1/2156-13文件类型文件名称文件格式日志文件Jobname.log文本错误文件Jobname.err文本输出文件Jobname.out文本数据库文件Jobname.db二进制结果文件：结构或耦合分析热分析电磁分析FLOTRAN（流体）分析Jobname.xxxJobname.rstJobname.rthJobname.rmgJobname.rfl二进制载荷步文件Jobname.sn文本图形文件Jobname.grph文本（特殊格式）单元矩阵Jobname.emat二进制25/1/2156-142.1.4ANSYS工作方式ANSYS软件提供了两种工作方式：人机交互方式（GUI方式）命令流输入方式（BATCH方式）。（AnsysParameterDesignLanguage，APDL）命令流输入方式的缺点是：对应于每个GUI方式的操作，基本上都有一个操作命令与之对应，记住这些命令是有很大困难的；APDL文件方式不直观。另外ANSYS在线帮助中的《ANSYSVerificationManual》中有二百多道例题，均是利用命令流编写的，还用相应的解释。25/1/2156-152.1.5ANSYS的基本分析步骤25/1/2156-161.前置处理（GeneralPreprocessor,PREP7）建立有限元模型所需输入的资料，如节点、坐标资料、元素内节点排列次序；材料属性；模型的单元划分。2.求解处理（SolutionProcessor,SOLU）负载条件；边界条件及求解。3.后置处理（GeneralPostprocessor,POST1或TimeDomainPostproce...
