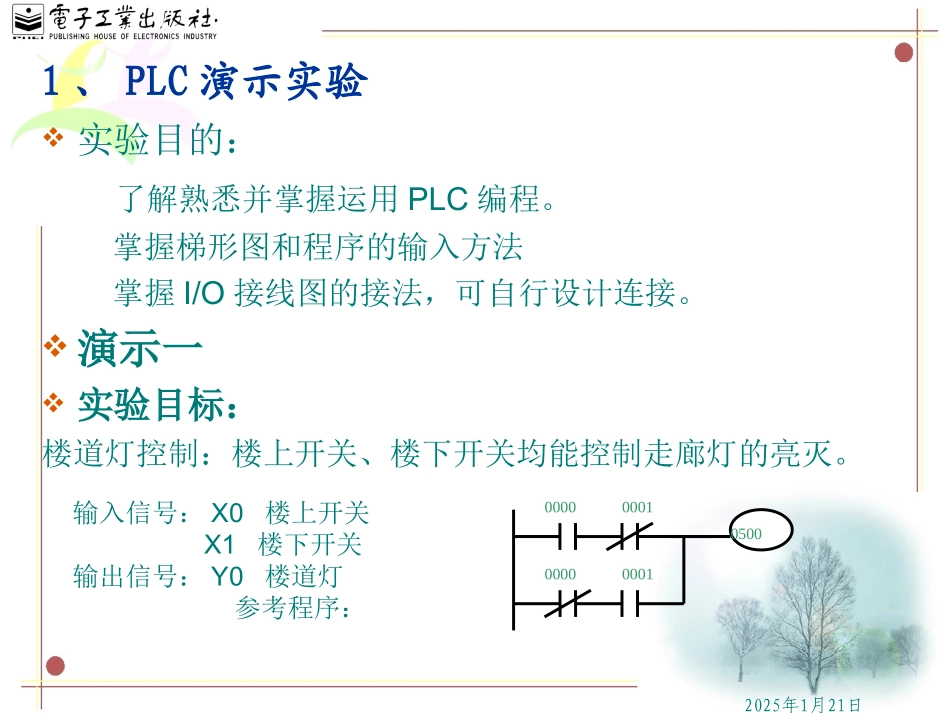

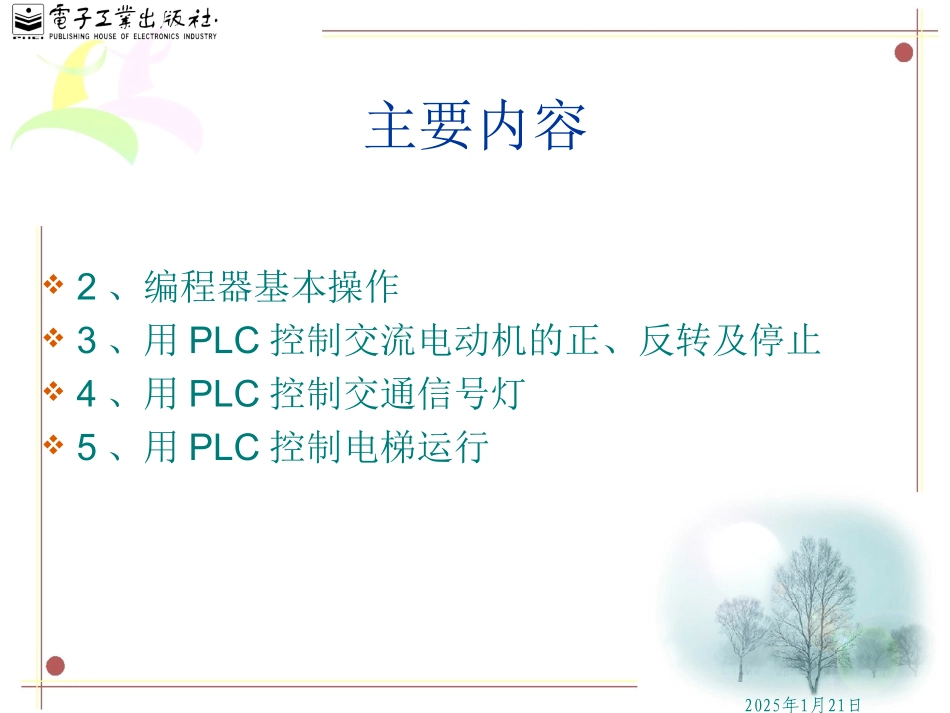

2025年1月21日机床电气控制与PLCPLC实验2025年1月21日主要内容2、编程器基本操作3、用PLC控制交流电动机的正、反转及停止4、用PLC控制交通信号灯5、用PLC控制电梯运行2025年1月21日1、PLC演示实验实验目的：了解熟悉并掌握运用PLC编程。掌握梯形图和程序的输入方法掌握I/O接线图的接法，可自行设计连接。演示一实验目标：楼道灯控制：楼上开关、楼下开关均能控制走廊灯的亮灭。输入信号：X0楼上开关X1楼下开关输出信号：Y0楼道灯参考程序：000000010500000100002025年1月21日I/O端子分配如下：类别元件端子号输入X00000X10001输出Y00500PLC控制接线图0000000105000501COM0COM1COM3COMPLC＋－X12025年1月21日操作过程：按图所示接线，并且输入程序梯形图，检查其正确无误后，操作开关X0，X1，并记录结果。X0，X1用实验台上开关，灯用实验台上指示灯或LED发光管。实验器材：可编程控制器实验台一台编程器一台编程电缆一根连接导线若干2025年1月21日演示二实验目标：楼道灯控制：控制楼上/楼下照明，需要用两盏灯，两只开关。输入信号：X0楼上开关X1楼下开关输出信号：Y0楼道灯（楼上楼下公用输出Y0控制）00000001050000010000参考程序：2025年1月21日I/O端子分配如下：类别元件端子号输入X00000X10001输出Y00500PLC控制接线图0000000105000501COMCOMPLC＋－X12025年1月21日操作过程：按图所示接线，并且输入程序梯形图，检查其正确无误后，操作开关X0，X1，并记录结果。X0，X1用实验台上开关，灯用实验台上指示灯或LED发光管。实验器材：可编程控制器实验台一台编程器一台编程电缆一根连接导线若干思考：比较演示实验一和演示实验二。2025年1月21日演示三实验目标：编制输入/输出信号波形图如下的程序。输入X0：输出Y0：程序分析：当X0接通，定时器TIM00线圈通电，TIM00开始延时；当延时时间到后，TIM00常开触点闭合使得Y0导通；当X0断开，TIM00断开，TIM00常开触点复位，Y0断开。00000500TIM00TIM00#0020参考程序：2025年1月21日I/O通电分配如下：类别元件端子号输入X00000输出Y00500PLC控制接线图000000010500COMCOMPLC＋－Y02025年1月21日操作过程：参考图12-7接线，并且输入程序梯形图，检查其正确无误后，操作开关X0，并记录结果。X0用实验台上开关，灯用实验台上指示灯或LED发光管。实验器材：可编程控制器实验台一台编程器一台编程电缆一根连接导线若干思考：试编写断电延时程序。2025年1月21日2、编程器基本操作1．实验目的1）熟悉和掌握简易编程器或编程软件的使用方法；2）掌握简单程序的写入、编辑、监视和模拟运行的方法；3）通过实验了解和熟悉PLC的结构和外部接线方法；实验要求1）复习7.2.1和7.2.2节有关内容，利用编程器输入图12-8a图程序，运行后，并修改成图12-8b图所示程序。模拟运行以上两程序，并比较结果。2）分析定时器TIM00、TIM01、计数器CNT10的工作原理及相应触点动作的时序，利用编程器监视定时器和计数器的当前值。2025年1月21日END（01）000000010500050100020500END（01）00000003050205020001图12－8简单梯形图程序实验内容1PLC外部接线PLC外部接线图如图8-28所示，用实验台的按钮或开关信号作为PLC的输入，PLC输出可不接，直接通过在PLC输出指示灯上观察输出情况。000100020501050205030504COMCOMPLC05000003000500040000Y0X0X1X2X3X4X5Y4＋－Y3Y2Y12025年1月21日2程序的写入、检查及修改程序的写入PLC连接了编程器并处于PROGRAM方式时接通电源，则PLC上的POWER（电源）灯亮，并在编程器的液晶显示屏（LCD）上显示PASSWORD（口令）字样，这时应输入正确的开机口令，用户只需依次按下CLR和MONTR键即可，此时LCD上显示；此时按CLR键则显示0000，即首地址号；若你的程序首地址不是0000，你应先输入首地址号，然后将图12-8a中梯形图对应的指令表程序，用编程器输入到PLC主机内存中。写入后从第0步开始逐条检查程序；如发现错误，显示出错误指令后再写入正确的指令。2025年1月21日3程序模拟调试写入的程序经检查无错误后，断开实验板上的全部输入开关，将工作方式选择开关拨到RUN位置，写...
