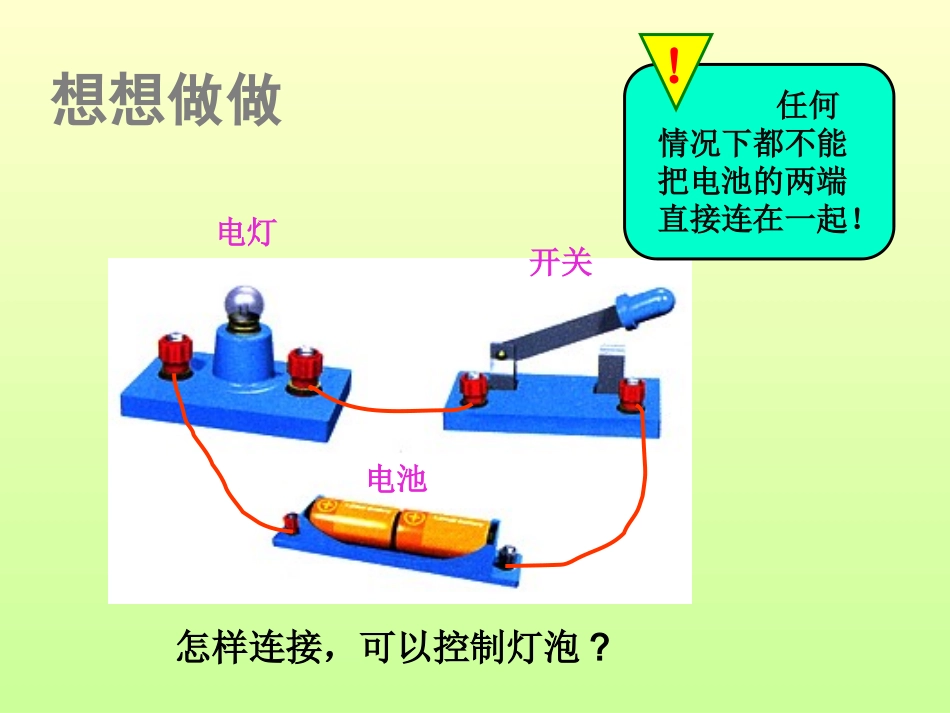

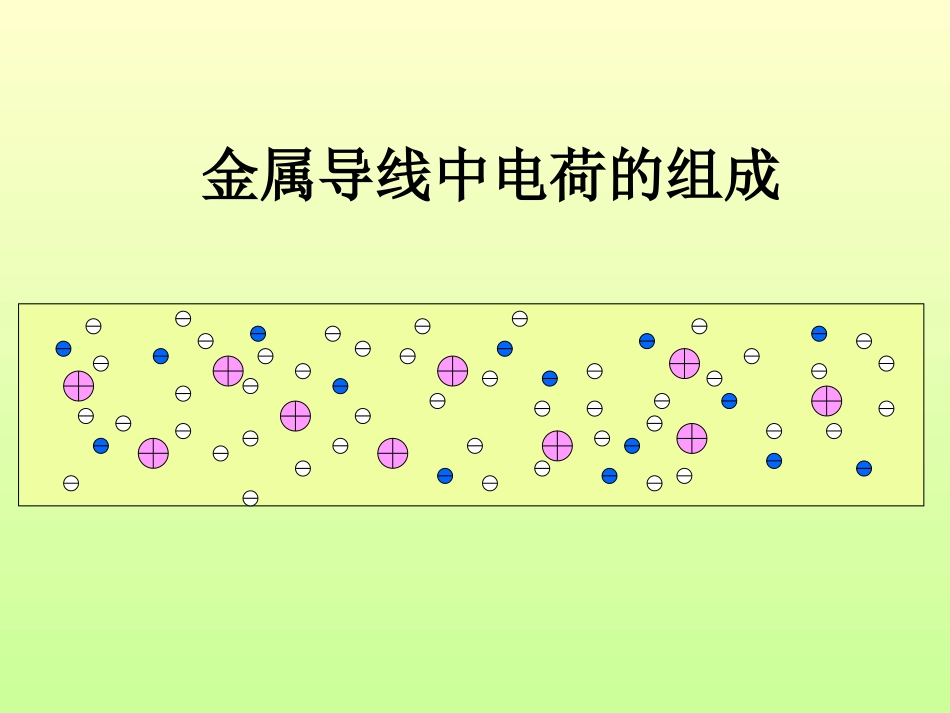

想想做做开关电池电灯！任何情况下都不能把电池的两端直接连在一起！怎样连接，可以控制灯泡?金属导线中电荷的组成没有通电时自由电子的运动情况通电时自由电子的运动情况电流方向电流方向演示：电流的形成2.电流的方向：当电路闭合时，在电源外部的电流的方向：电源正极用电器电源负极想一想：当电流方向发生改变时，灯还会亮吗？正电荷移动的方向.1.电荷的定向移动就形成了电流电源外部电流的方向:从极流向极电荷的运动方向：从极流向极正负负正想一想：1)、最简单的电路有哪几部分组成？2)、各个部分的作用是什么？每部分你在生活中见过或者听说过哪些？请举几个例子。3)、电路中有持续电流的条件是什么？③开关：控制电路通断④导线：提供电荷的流动路径②用电器：消耗电能3.电路的构成①电源：提供电能导体绝缘体简单电路4.电路图：用规定的元件符号来表示电路连接情况的图。+-实物图画成矩形，横竖要直元件符号不能画在角落连接之间不能断开电路图画电路图的要求5.电路的三种状态1.通路：指处处连通的电路。2.断路（开路）：指某处断开没有电流通过的电路。3.短路：直接用导线把电源正负极连接起来中间不经过用电器的电路。×（出现短路会损坏电源，是不允许的）•通路•短路•通路和断路的演示根据实物图画出电路图实物图画电路图的要求1、整个电路图最好呈长方形，有棱有角，导线要横平竖直。且元件不要画在拐角处。2、元件位置安排要适当，分布要均匀,导线连接电路符号时要画到位。例如：下面图甲画的是某人连接的电路。小电动机能转吗？在图乙中连接正确的电路并画出电路图和电流方向。想想议议M1.图甲是玩具电风扇的电路图，请在图乙中连接它的电路。（注意：连接时导线不能交叉）动手动脑学物理电子门铃2.在下图中连接电子门铃的电路，并画出它的电路图。电子门铃可以用这样的符号代表。电子门铃3.下图是常用手电筒的剖面图，观察它的结构。按下按纽时，电路是怎样接通的？画出它的电路图。•电流：电荷的形成了电流，移动方向为电流方向，移动方向与电流方向相反•电路中形成持续电流的条件：（1）有。（2）电路是路。•电路的基本组成部分（四个部分）（1）电源——提供。（2）用电器——消耗。（3）开关——控制电路的。（4）导线——输送。•电路可以分为路、路和路。•电路图：用规定的符号表示电路连接的图就是电路图。动画演示练习1、下图所示各电路元件为电路提供电能的是，消耗电能的是。MABCDCA、B、D当堂练习2、下面正确的电路图是（）。DBACC3、画出下面实物图的电路图。4．下列几组材料中都属于导体的是：（）•A、铅笔芯、人体、纯水•B、金属、橡胶、汽油•C、盐水、银、碳棒•D、陶瓷、塑料、大地5、下列说法中正确的是：（）•A、用导线把开关、电灯等用电器连接起来就组成了一个完整的电路•B、干电池、蓄电池、发电机、电动机都是电源•C、电源是使电路中有持续电流的装置•D、用手电筒照明时，电流方向是干电池的负极经过灯泡流到正极6、如图所示的四个电路中，符合电路基本组成条件且连接正确的是（）7、在下列器件中全部为用电器的是（）•A.电铃、电池组、白炽灯•B.发电机、电动机、电源插座•C.日光灯、电风扇、电线•D.洗衣机、收录机、空调器9、（1）电池和发电机属于，它在电路中提供。•（2）一个完整的电路是由、、和组成。•（3）金属中有，所以善于导电；食盐水中也有能的离子，所以也是导体；在你的学习用品中，是导体，是绝缘体。•（4）电路中电流的方向是沿着“→→”方向流动的10、答案（1）电池和发电机属于电源，它在电路中提供持续电流。•（2）一个完整的电路是由电源、用电器、开关和导线组成。•（3）金属中有自由电子，所以善于导电；食盐水中也有能自由移动的离子，所以也是导体；在你的学习用品中，铅笔芯是导体，塑料尺子是绝缘体。•（4）电路中电流的方向是沿着“正极→用电器→负极”方向流动的。11、如图所示电路，开关闭合后，灯丝中的自由电子移动的方向是•从。（填“A到B”或“B到A”）12、请根据下图的实物连接图画出电路图，并标明电流的方向。13、如图甲所示，将废灯泡的灯芯接入电路中时，常温下玻璃时绝...
