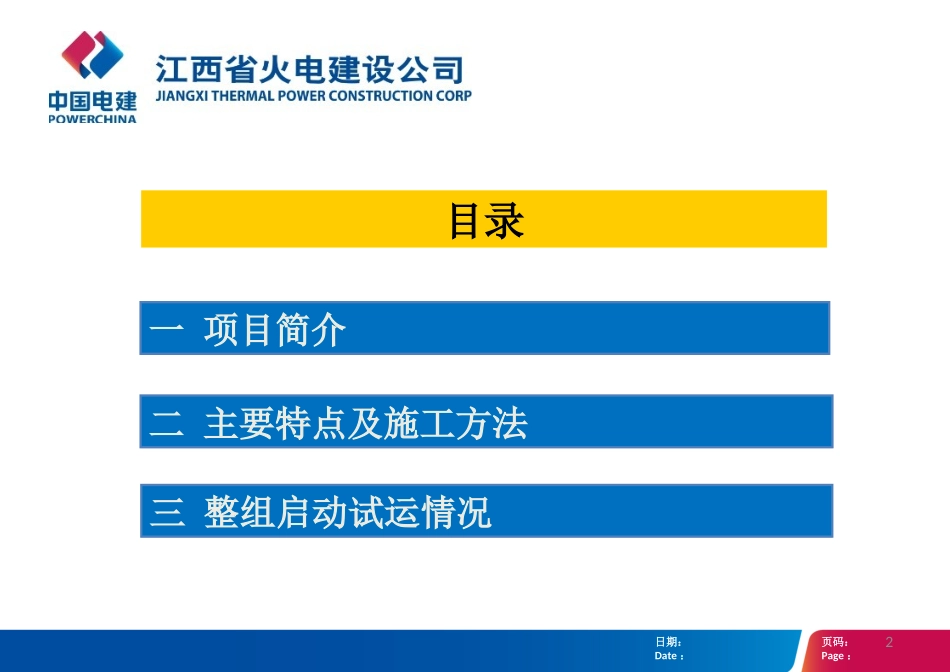

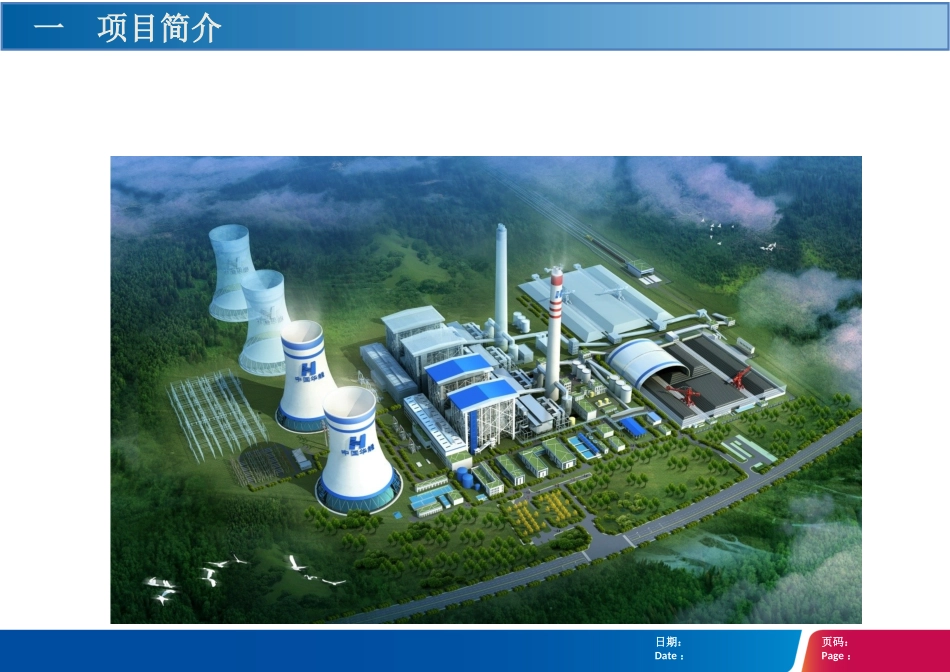

日期:Date:页码:Page:ThePowerpointPresentationTitleTemplate安源电厂660MW二次再热火电机组施工技术交流汇报材料2015年10月日期:Date:页码:Page:2目录一项目简介二主要特点及施工方法三整组启动试运情况日期:Date:页码:Page:一项目简介日期:Date:页码:Page:(二)新设备1)锅炉设备锅炉采用哈尔滨锅炉厂生产的超超临界变压运行直流炉、单炉膛、二次中间再热、墙式切圆燃烧方式,平衡通风、露天布置、全悬吊结构П型锅炉,锅炉型号:HG-1938/32.45/605/623/623℃-YM1。沿炉前自炉后分别为屏式过热器、后屏过热器、末级过热器,再热器分为高压再热器和低压再热器,后烟井前后烟道分别布置了高压低温再热器和低压低温再热器,高压末级再热器及低压末级再热器布置在锅炉水平烟道内部,过热蒸汽调温方式以煤水比为主,同时设置二级四点喷水减温器;再热蒸汽主要采用尾部竖井分隔烟道调温挡板和烟气再循环调温,同时燃烧器的摆动对再热蒸汽温度也有一定的调节作用,在高低温再热器连接管道上还设置有事故喷水减温器。日期:Date:页码:Page:(二)新设备锅炉为超超临界变压运行直流炉、单炉膛、二次中间再热、墙式切圆燃烧方式,平衡通风、露天布置、全悬吊结构П型锅炉,空预器拉出布置,布置脱硝钢架内,锅炉设有再循环燃烧器日期:Date:页码:Page:(二)新设备2)汽轮机组设备汽轮机采用东方汽轮机有限公司生产的超超临界、二次中间再热、单轴、四缸四排汽、十级回热抽汽、凝汽式汽轮机,型号为N660-31/600/620/620。安装精度要求高、工序性强,汽轮机四缸为超高压缸、高、中压合缸、二台低压缸。较同类型660MW机组汽轮机多出超高压缸。汽轮机分超高压模块、高中压模块、A低压缸模块、B低压缸模块。该机型具有高效、易维护、启动快速等优点。通过提高机组参数、二次再热技术、通流优化设计、回热系统优化等措施,能够提高机组经济效率。日期:Date:页码:Page:(二)新设备汽轮机组外形图日期:Date:页码:Page:(三)新材料锅炉受热面大量采用合金钢材料。除常规使用的15CrMo、12Cr1MoV外,在过热器与再热器的高温段大量采用Super304、HR3C、TP310HCB、TP347HFG、SA-213T91、SA-213T92、P91、P92等新型耐热高合金钢材料。锅炉受热面焊口共计62045道(常规660MW级超超临界机组为50000道左右),其中T91、T92以上高合金安装焊口14299只,较常规一次再热机组均增加约1/3焊口。日期:Date:页码:Page:(三)新材料规格材质∅60x10∅63.5x13.5∅54x10∅54x9SA-213TP347HFG∅63.5x13.5∅54x113.512Cr1MoVG∅54x9∅60x10∅54x12∅60x11SA-213T91分隔屏过热器日期:Date:页码:Page:(三)新材料规格材质∅70x13.5、∅51x13.5∅51x18.5、∅42x13.5∅70x10SA-213T91∅63.5x11、∅51x9SA-213TP347HFG∅51x15.5、∅51x13.5∅57x10、∅63.5x11∅57x12.5、∅51x10SA-213TP310HCbN∅51x10、∅63.5x8SA-213S30432后屏过热器日期:Date:页码:Page:(三)新材料位置规格材质入口段∅60x12、∅57x13.551x13.5∅、∅51x15SA-213T91入口段∅60x12、∅51x10SA-213TP347HFG中间段∅60x13、∅51x10SA-213TP310HCbN中间段∅51x10、∅51x12A-213S30432出口段∅60x15.5、∅57x15.5、∅51x15.5SA-213TP310HCbN出口段∅60x15.5、∅57x15.5、∅51x15.5SA-213T92末级过热器日期:Date:页码:Page:(三)新材料部位材质上部水平高压低温再热器SA-213T91立式高压低温再热器SA213-T91SA-213TP347HFG上部水平低压低温再热器SA-213T91立式低压低温再热器SA213-T91SA-213TP347HFG高压高温再热器SA213-T91SA-213TP347HFGSA213-TP310HcbNSA213S30432SA213-T92低压高温再热器SA213-T91SA-213TP347HFGSA213-TP310HcbNSA213S30432SA213-T92再热器高合金材质分部日期:Date:页码:Page:(四)工程里程碑工程于2013年12月10日开始锅炉钢架吊装,2015年08月24日开始机组整套启动,2015年08月24日通过机组186小时满负荷试运行。日期:Date:页码:Page:二主要特点及施工方法华能安源电厂“上大压小”新建2×660MW机组工程是国内首座投产的二次再热机组电厂,是目前压力参数最高的机组,“五新...
