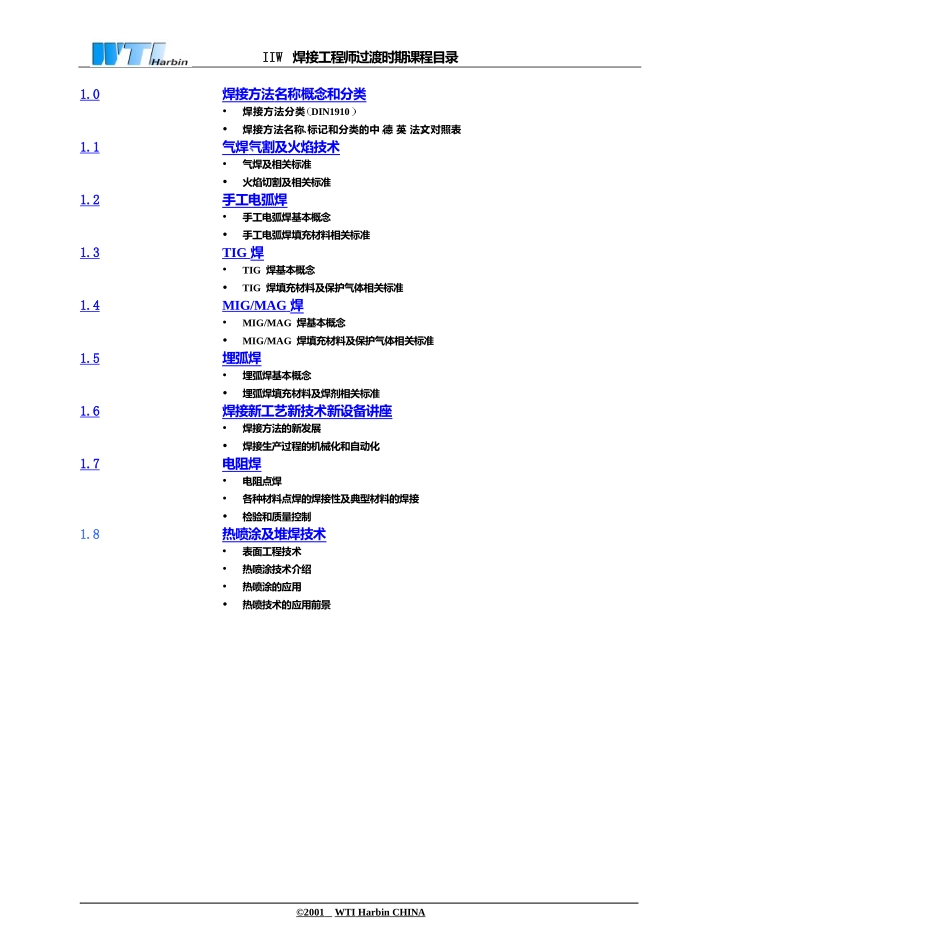

©WTIHarbinChina哈尔滨焊接技术培训中心焊接工艺与设备材料及材料的焊接行为焊接结构与设计焊接生产与应用国际焊接工程师培训教程过渡期IWE2001IIW焊接工程师过渡时期课程目录©2001WTIHarbinCHINA1.0焊接方法名称概念和分类焊接方法分类DIN1910焊接方法名称标记和分类的中德英法文对照表1.1气焊气割及火焰技术气焊及相关标准火焰切割及相关标准1.2手工电弧焊手工电弧焊基本概念手工电弧焊填充材料相关标准1.3TIG焊TIG焊基本概念TIG焊填充材料及保护气体相关标准1.4MIG/MAG焊MIG/MAG焊基本概念MIG/MAG焊填充材料及保护气体相关标准1.5埋弧焊埋弧焊基本概念埋弧焊填充材料及焊剂相关标准1.6焊接新工艺新技术新设备讲座焊接方法的新发展焊接生产过程的机械化和自动化1.7电阻焊电阻点焊各种材料点焊的焊接性及典型材料的焊接检验和质量控制1.8热喷涂及堆焊技术表面工程技术热喷涂技术介绍热喷涂的应用热喷技术的应用前景编者名潘孚WTIHarbin2000.11焊接方法及设备1/18前言本章节根据德国标准DIN1910焊接进行部分摘录DIN1910订由以下部分组成DIN1910第1部分焊接概念焊接方法分类DIN1910第2部分焊接金属焊接方法DIN1910第3部分焊接塑料焊接方法DIN1910第4部分焊接气体保护焊方法DIN1910第5部分焊接金属焊接电阻焊方法DIN1910第10部分焊接机械电弧熔化焊方法定义DIN1910第11部分焊接金属焊接的材料概念DIN1910第12部分焊接金属熔化焊接加工制作概念本章节主要介绍上述的第1第2第4和第5部分包括焊接方法名称概念和分类方法关于焊接方法名称本章节对上述DIN1910第2第4第5部分原德文英文法文的名称和分类对照表中加注了中文保留原有序号以便查找关于方法的概念关于各焊接方法的概念在DIN1910第2部分有关方法的说明指出由于此标准关于方法部分无外文的定义因此不必偏重对于概念解释的正确性的理解和选择DIN1910关于各个方法指出了一些说明和图示这里主要选择图示说明及其名称关于图示中的箭头表示说明如下工具移动方向工件移动方向力的方向关于焊接方法分类的原则和方法DIN1910第1部分a.按照对所焊工件实施的能量载体分类b.按照所焊母材种类分类c.按照焊接目的分类d.按照焊接的物理过程分类e.按照机械化程度分类本章节分为三部分第一部分主要介绍上述的d类即按照焊接的物理过程分类将焊接方法分为二大类压力焊和熔化焊对于它们的名称图解和分类DIN1910第2部分进行介绍第二部分和第三部分对于其中的电阻焊DIN1910第5部分和气体保护焊DIN1910第4部分虽属压力焊和熔化焊范畴但各成体系且种类繁多故另立章节介绍第一部分按照焊接物理过程分类1压力焊焊接在力的作用下带或不带焊接填充材料实施局部性加热至熔化状态的焊接1.加热元件焊接见图1图2图3编者名潘孚WTIHarbin2000.11焊接方法及设备2/181.2压铸焊见图41.3压力气焊见图51.4轧制焊见图61.5锻焊见图71.6扩散焊见图81.7电弧压力焊见图9图10图11编者名潘孚WTIHarbin2000.11焊接方法及设备3/181.8冷压焊见图121.9冲击焊见图13图14图151.10超声波焊见图16图171.11摩擦焊见图18图19编者名潘孚WTIHarbin2000.11焊接方法及设备4/18带或不带焊接填充材料的焊接1.12电阻压力焊见DIN1910第5部分2熔化焊2使局部地区熔化在无压力的作用下1.热剂铸模焊见图202.2气焊见图21图222.3电弧熔化焊电弧焊注见图2324252627282930编者名潘孚WTIHarbin2000.11焊接方法及设备5/182.3.5气体保护焊见DIN1910第4部分编者名潘孚WTIHarbin2000.11焊接方法及设备6/182.4射束焊见图3132332.5电阻焊见DIN1910第5部分和本章第二部分3中德英法文焊接方法分类对照表见附表A4分类方法中的数字符号说明根据DIN1910第1部分的说明头3位数字意义如下4.64.6.14.6.25.25.2.15.2.2焊接材料的连接压力连接焊熔化连接焊涂层焊压力涂层堆焊熔化压力涂层堆焊第4位数字代表焊接方法所采取的能量载体即1固定体2液体3气体4电气放电5电子束6移动7电流第5和第6位是2位数字代表各自的焊接方法的编号编者名潘孚WTIHarbin2000.11焊接方法及设备7/184.1焊接方法分类数字符号举例例14.6.1.6.14超声波焊移动压力连接焊例24.6.2.4.08手工电弧焊电气放电熔化连...
