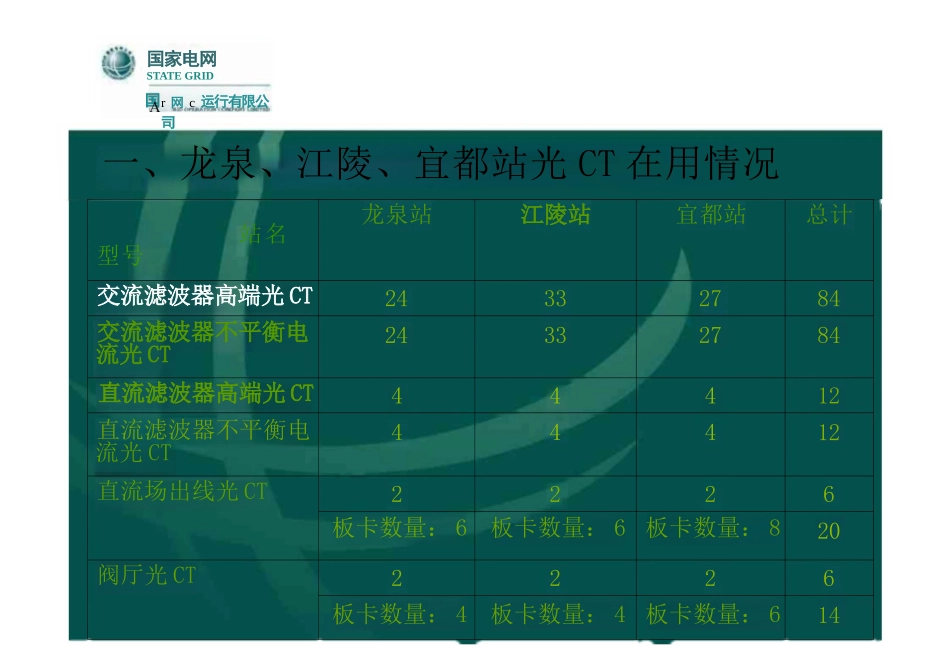

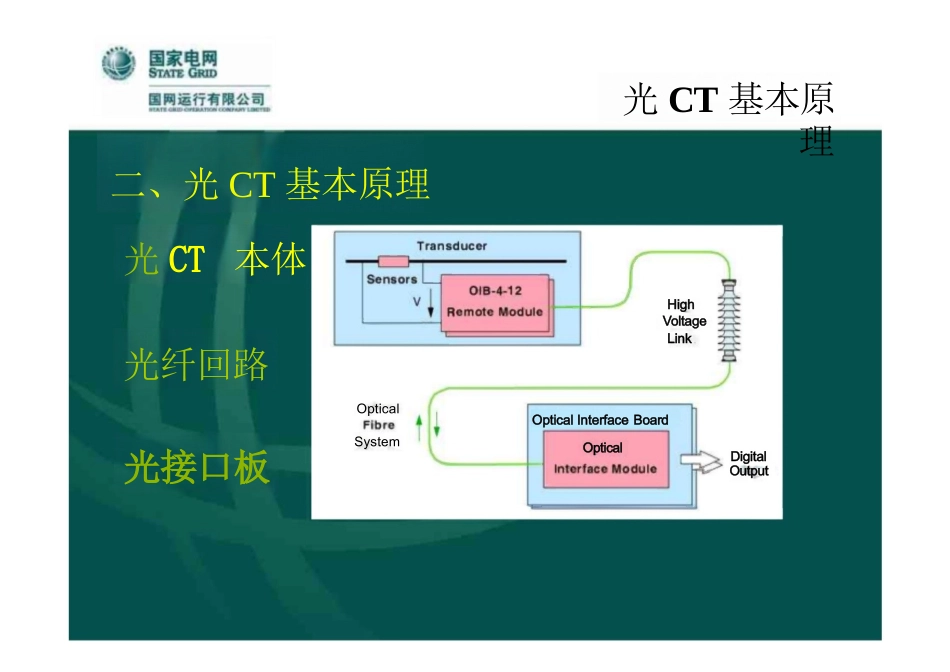

光CT的基本原理及故障处理方法姚其新站名型号龙泉站江陵站宜都站总计交流滤波器高端光CT24332784交流滤波器不平衡电流光CT24332784直流滤波器高端光CT44412直流滤波器不平衡电流光CT44412直流场出线光CT2226板卡数量：6板卡数量：6板卡数量：820阀厅光CT2226板卡数量：4板卡数量：4板卡数量：614一、龙泉、江陵、宜都站光CT在用情况国家电网STATEGRIDr网c运行有限公司二、光CT基本原理光CT本体HighVoltageLink光纤回路光接口板光CT基本原理OpticalInterfaceBoardOpticalOpticalSystemDigitalOutput1)一次回路上串联一个6.6uQ电阻，将直流电流转换为小电压(20mv/3000A)输入到光CT内部远方模块，接入到PCP主机2)Rogowski线圈将母线电流变成电压信号连接到另外一个远方模块，用于测量高次谐波，信号接入到LFL主机的SG102板1.光CT本体1.1直流场出线光CT(COCTX)OIB-4-12RemoteModuleOIB-4-12RemoteModuleOIB-4-12RemoteModuleRRogowskiCoilsDATAPOWERDATAPOWERDATAPOWER光CT基本原理1)远方模块测量信号经过放大、低通滤波和抗混叠滤波(anti-aliasing)、AD转换、光电转换将数据脉冲通过光纤送到SG102板2)SG102发出激光功率通过光功率光纤给光CT内部的远方模块供电，激光波长的810nm,激光功率的最大功率为Strapmatrix2/4Gain,LP&anti-aliasingGain,LP&anti-aliasingGain,LP&anti-aliasingGain,LP&ant-aliasingInputinterfaceShuntInputinterface&transientprotect.RogowskiCoil远方模块数据处理Strapmatrix4/4Temperature&Supplyvoltage光CT基本原理Analoguesignalprocessingunits开井井井12-BitADC4x32kHz700mW光CT基本原理DATAOIB-4-12RemoteModulePOWEADATAOIB-4-12RemoteModule1)串联一个电阻和Rogowski线圈的信号输入到远方模块。2)其他部分与直流出线光CT一样1.2阀厅光CT(COCT)RRogowskiCoilsPOWER2)测量信号经过A/D转换和光电转换后通过光纤接入到主机内SG101板卡，信号处理回路冗余。1)DOCT4000光CT内部有一个传统的CT和一个电阻(不大于30欧)将电流信号转换微电压信号。1.3交、直流滤波器高端光CT(DOCT4000)HVlinkWDMCoupler光CT基本原理OITPDetectorDecoderDriverTransducerDOITcircuitFilterPLD1)poCT1.5结构简单，在一次回路中串联了一个电阻(不超过0.6欧)2)测量信号经过AD转换和光电转换后通过光纤接入到主机内SG101板卡1.4交、直流滤波器不平衡光CT(DOCT1.5)HVlinkWDMCouplerShuntresistorFilter光CT基本原理OITPDetectorDecoderDriverTransducerDOITcircuitPLD1.一块SG101板连接6个通道，可连接三相OCT4000和三相OCT1.52.用同一根光纤传输光功率和光脉冲，以870nm的波长接收远端模块下发的被测交流电流等数字信号，同时以780nm波长上送激光功率给远端模块供电3.对光纤质量要求非常高，容易出现误码率2.光接口板2.1SG101光CT基本原理1.SG102板最多可以连接两个光CT远方模块2.一个通道有2根光纤，根用于发射光功率，一根用于采集光CT远方模块的电流量3.SG102板需要提供3.3V的外接电源(由MACH2主机主板提供)国家电网STATEGRIDr运行有限0e司Erlrna/PowrSuppmagranodLasrModuls0picaDaAachmrrtegzatdasgMosuofu0pocalDaaPeoswerOpbcallhterfaceModulesHxdandSomvareMocties2.2SG102板光CT基本原理DigitatSystemPCbustoceOptcalSyssmDARLussCurenSanpirgContdDatsRocessingSupenisicnExhvnalSynchronisationSignulSyitemSysemCortrolDataManngimeetParityerrorSamplefromtransducerSamplesentfromSG102FAILEI1.从光CT本体远方模块数据传输到光纤接口板板的过程中，出现数据丢失和错误时，就会发出误码率。2.如果在一段时间(20ms)内连续出现误码率，则会导致该通道的关闭3误码率原理光接口模块发送到光接口板的一个数据包D0-D11是数据位，HW是板卡的硬件信息，SYNC0-SYNC3是同步位3120107161514151210名答占四8石8SyncSync2SynclSyn0Failed光CT基本原理例如SG101的A通道关闭故障，处理时按如下步骤：①先将相应的系统打至TEST状态，将主机关闭②将SG101板卡所连接的A相和B相所光纤拔出，并用光纤护帽将光纤头盖住③将A相光纤插入到SG101板卡上B口A柑远方模块B相A柑远方模块B相光纤...
