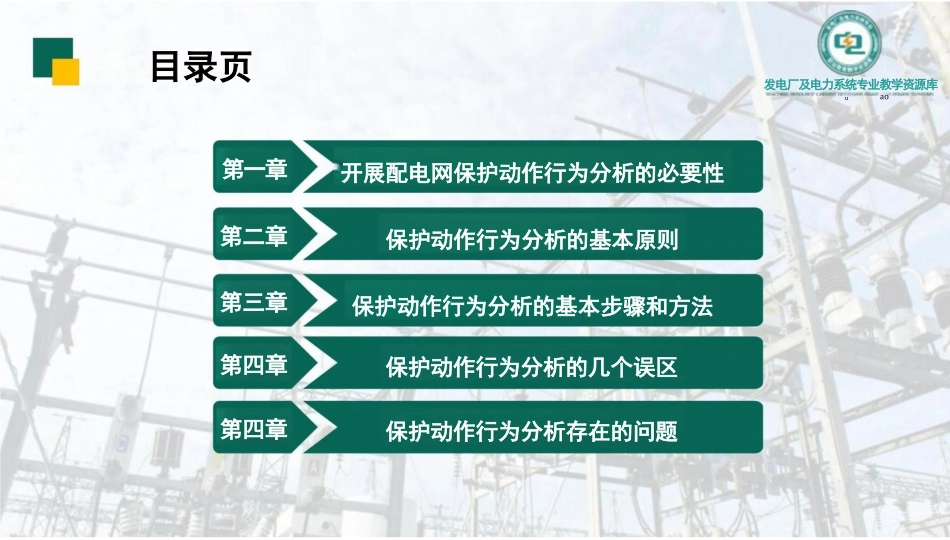

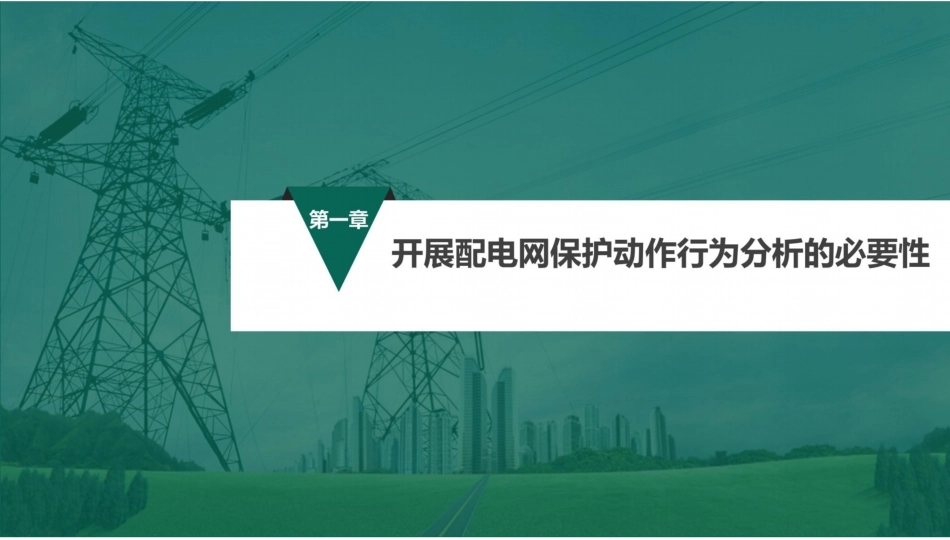

配电网保护动作行为分析发电厂及电力系统专业教学资源库uao开展配电网保护动作行为分析的必要性保护动作行为分析的基本原则保护动作行为分析的基本步骤和方法保护动作行为分析的几个误区保护动作行为分析存在的问题目录页第一章第二章第三章第四章第四章目前基于站内保护动作的评价体系已不满足配电网日益发展的需求。目前配电网发现迅速，设备量逐日增加，配置保护的分段、分支、分界开关越来越多，单目前对于这些设备的保护动作行为还没有标准的评价体系。目前基于不完整信息的配电网事故处理原则不满足精准分析，落实整改的需求。由于配电自动化系统建设过程中的遗留问题没有解决，很多配电设备未同步投运自动化，导致它们的信号无法上传，配网调控员对故障的分析大部分是基于现场的汇报和站内保护的动作情况。目前基于主网原理的保护整定原则不满足配电网的差异化需求配电网保护整定的原则是参照主网整定原则制定的，但配网的接线结构、保护配置等与主网差别较大，且各个地方电网的配置也各不相同。开展配电网保护动作行为分析的必要性1、以实际的故障，分析故障点与站内开关之前所有的开关保护。与主网不同，配电网的开关保护，特别是配电自动化系统与站内保护是有动作配合的，所以，分析时不能单拿出一个开关的保护进行分析，而要以现场实际的故障点为起点，到变电站内开关，中间所有的开关保护都应该进行分析。2、以“最快隔离、最小范围、最快恢复”为正确动作的评价标准。配电网是直接面对用户的，安全可靠的持续供电是配电网运行的基本原则，发生故障后，要以最快的速度在最小的停电范围内隔离故障，依靠配电自动化系统最快的转移负荷。满足这个标准，我们才认为，这条线路上的配电保护动作行为是正确的。保护动作行为分析的基本原则配电网的保护配置比较复杂，这是多年累积的原因共同造成的，短期内无法改变，现阶段的分析应就事论事，以现有的保护配置和动作原理进行分析，有配电自动化系统的就分析动作情况，没有接入配电自动化系统的线路就只分析分界开关和柱上断路器的跳闸情况。没有分界开关，但是有跌落式熔断器的，故障时正常隔离故障的，也是正确动作。应以客观的动作条件为依据，列入根据要求停用了无线网络，那么采用无线通信的配电自动化系统的动作行为肯定不正确，如果保留了二遥功能，只是系统判定故障区间正确，我们就视为动作正确。再例如已经报缺陷但尚未处理的配电开关故障，在分析时就不再按不正确动作考虑。3、基于现有的保护配置和动作原理，先解决设备的问题。4、以现场可以达到的动作条件做为评价依据，已备案无法动作的不考虑。保护动作行为分析的基本原则线路出线开关及配电开关实际执行定值，线路配电自动化系统的动作原理，便于保护动作原理分析动作情况正确性。配电自动化系统：配网接线图便于检查故障点至站内开关中间的所有开关；配网监视中的记录可以看出开关动作记录、故障区间研判、故障隔离以及自愈情况等详细信息以及分界开关动作情况；信息报表中查询开关动作信息，如馈线自动化未启动，可以在信息报表中查明是未收到站内开关变位还是未收到保护跳闸信息，以便查明未启动原因等信息。OMS系统配网值班日志中站内跳闸及接地揭露，从记录中查找故障位置、故障类型、保护动作情况、动作电流。保护动作行为分析的基本步骤和方法收集资料2除了故障在线路末端，电流较小未引起站内保护跳闸，只通过分界开关或柱上断路器跳闸隔离故障的情况，一般均会引起站内开关保护动作跳闸，另一方面，配电自动化系统的动作条件也是基于站内开关变位，所以我们引入“跳闸0点”的概念，以变电站内开关第一次报动作跳闸记为“跳闸0点”,第一次重合成功记为“合闸0点”,重合不成功，再次跳闸为“跳闸1点”,FA遥合站内开关记为“合闸1点”,依次类推。保护动作行为分析的基本步骤和方法—相间故障分析相间故障保护从“跳闸0点”入手，配网调控员获得的数据一般都是“跳闸0点”的数据，从OMS跳闸记录中获取故障位置，故障原因(判断是瞬时性故障还是永久性故障),从故障点到站内所有配电开关的定值，站内开关动作电流，动作时间这些故障信息，标注在线路接线图上...
