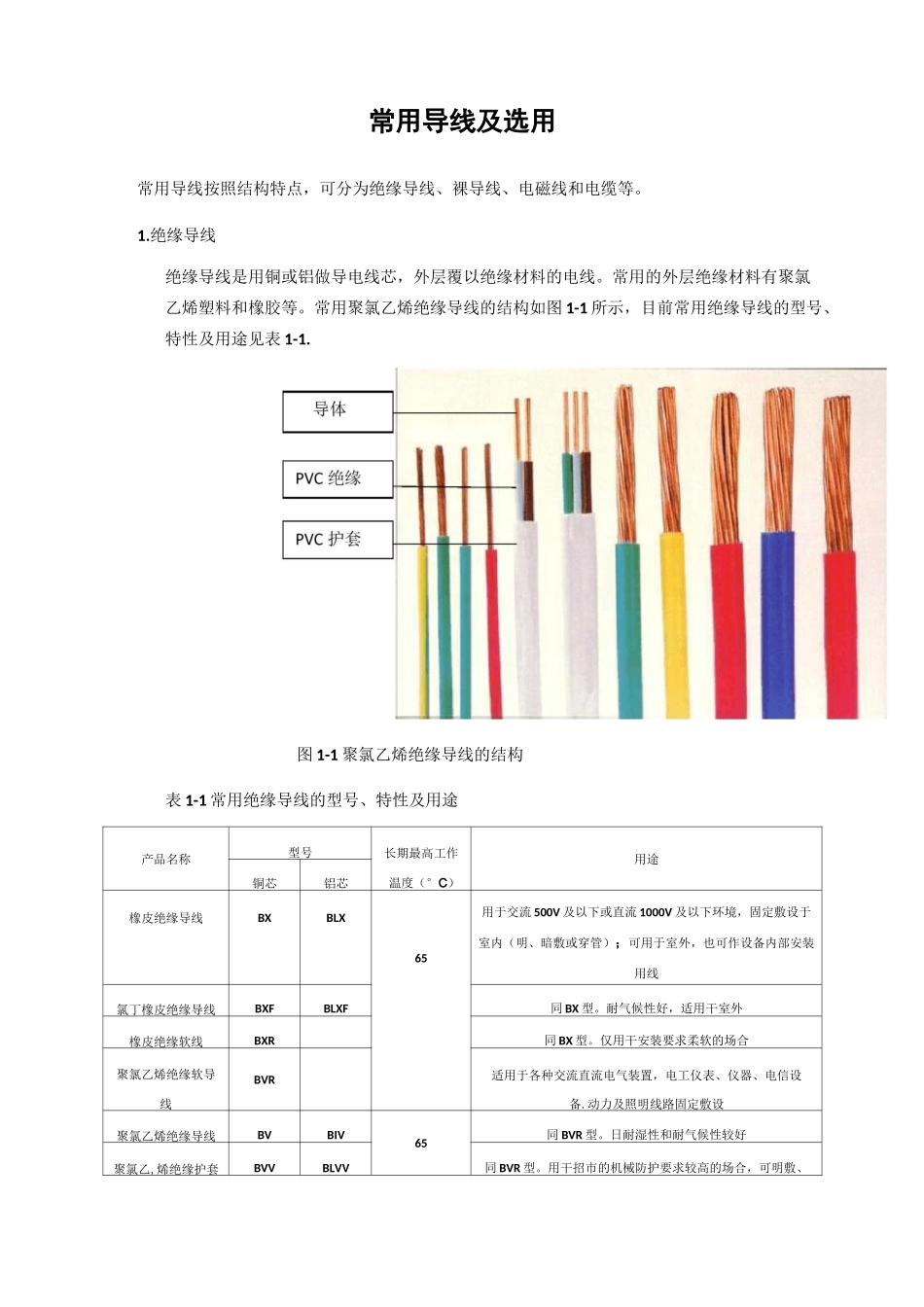

常用导线及选用常用导线按照结构特点，可分为绝缘导线、裸导线、电磁线和电缆等。1.绝缘导线绝缘导线是用铜或铝做导电线芯，外层覆以绝缘材料的电线。常用的外层绝缘材料有聚氯乙烯塑料和橡胶等。常用聚氯乙烯绝缘导线的结构如图1-1所示，目前常用绝缘导线的型号、特性及用途见表1-1.图1-1聚氯乙烯绝缘导线的结构表1-1常用绝缘导线的型号、特性及用途产品名称型号长期最高工作温度（°C）用途铜芯铝芯橡皮绝缘导线BXBLX65用于交流500V及以下或直流1000V及以下环境，固定敷设于室内（明、暗敷或穿管）；可用于室外，也可作设备内部安装用线氯丁橡皮绝缘导线BXFBLXF同BX型。耐气候性好，适用干室外橡皮绝缘软线BXR同BX型。仅用干安装要求柔软的场合聚氯乙烯绝缘软导线BVR适用于各种交流直流电气装置，电工仪表、仪器、电信设备.动力及照明线路固定敷设聚氯乙烯绝缘导线BVBIV65同BVR型。日耐湿性和耐气候性较好聚氯乙,烯绝缘护套BVVBLVV同BVR型。用干招市的机械防护要求较高的场合，可明敷、圆形导线暗敷或直埋干十中聚氯乙烯绝缘护套RVV65同BV型。用于潮湿的机械防护要求较高以及经常移动、弯曲圆形软线的场合聚氯乙烯绝缘软线RV、65用于各种移动电器、仪表、电信设备及自动化装置界限中（BRVR、RVS为两芯平型•S为两芯绞型）丁氰聚氯乙烯复合RFB、RFS70同RVB、RVS型。且低温柔软性较好物绝缘软线棉纱编织橡皮绝缘RXS、RX65室内家用电器、照明电源线双绞软线、棉纱纺织橡皮绝缘软线中型橡套电缆YZ65各种移动电气设备和农用机械电源线YZW各种移动电气设备和农用机械电源线，且具有耐气候性和一定的耐油性2.裸导线常用的裸导线有LJ裸铝绞线、TJ裸铜绞线和LGJ钢芯铝绞线三种。钢芯铝绞线强度较高，用于电压较高或电杆挡距较大的线路上。一般低压电力线路多采用铝绞线。3.电磁线电磁线是指专用于电能与磁能相互转换的带有绝缘层的导线，常用于电动机、电工仪表、作绕组或元件时的绝缘导线。常用的电磁线，按使用的绝缘材料不同分为漆包线和绕包线。漆包线主要用于制造中小型电动机、变压器、电器线圈等；绕包线则常用于大中型、耐高温的设备中。表3-2列出了集中常用漆包线的名称、型号、特点及主要用途。表3-1几种常用漆包线的名称、型号、特点及主要用途名称型号耐热等级特占及主要用途缩醛漆包线QQE热冲击性、耐刮性和耐水解性好。适用于普通中小型电动机、电动工具的绕组及油浸式变压器和电器、仪表等的线圈聚酯漆包线QZQZB071B耐高压，软化击穿性好，但耐水解性及热冲击性较差。适用于中小型电动机的绕组，干式变压器和电器、仪表等的线圈聚酯亚胺漆包线QZYQZYBF耐高压，热冲击性及软化击穿性好，但耐水解性较差。适用于高温电动机和制冷设备电动机的绕组，干式变压器和电器、仪表等的线圈聚酰亚胺漆包线QYC耐热性优，热冲击性及软化击穿性好，且耐腐蚀。适用于高温电OYB动机的绕组，干式变压器、密封式继电器的线圈及电子元件聚酰胺酰亚胺漆QXYC耐高压，耐热性和耐刮性好，热冲击性及软化击穿性好，且耐腐包线QXYB蚀。适用于高温重负荷电动机和制冷设备电动机的绕组，干式变压器和由器、仪表等的线圈4.电缆电缆是一种特殊的导线，它是一根或数根绝缘导线组合成线芯，裹上相应的绝缘层（橡皮、纸或塑料），外面再包上密闭的护套层（常为铝、铅或塑料等）。电缆的结构如图4-1所示。图4-1电缆的结构5.导线的正确选用（1）线芯材料的选择。铜导线焊接性能和力学性能比铝导线好，常用于要求较高的场合；由于铝导线价格相对低廉，因此应用比较普遍。（2）裸导线的选用。根据使用场合、负载电流的大小、经济指标等综合因素来确定导线的材质、外形及线径的大小。例如，架空导线一般用钢芯铝导线；振动耐弯曲的场合则选用铜软接线。（3）电气装备用电线、电缆的选用见表5-1.表5-1电气装备用电线、电缆的选用4)导线截面的选择。导线截面的选择有三种方法：一是根据导线发热条件选择；而是根据线路的机械强度选择；三是根据电压损失条件选择。a.根据发热条件选择导线界面。首先，了解一个重要参数——安全载流量，他是指在不超过最高工作温度的条件下，允许长期通过的最大电流值，不同截面塑料...
