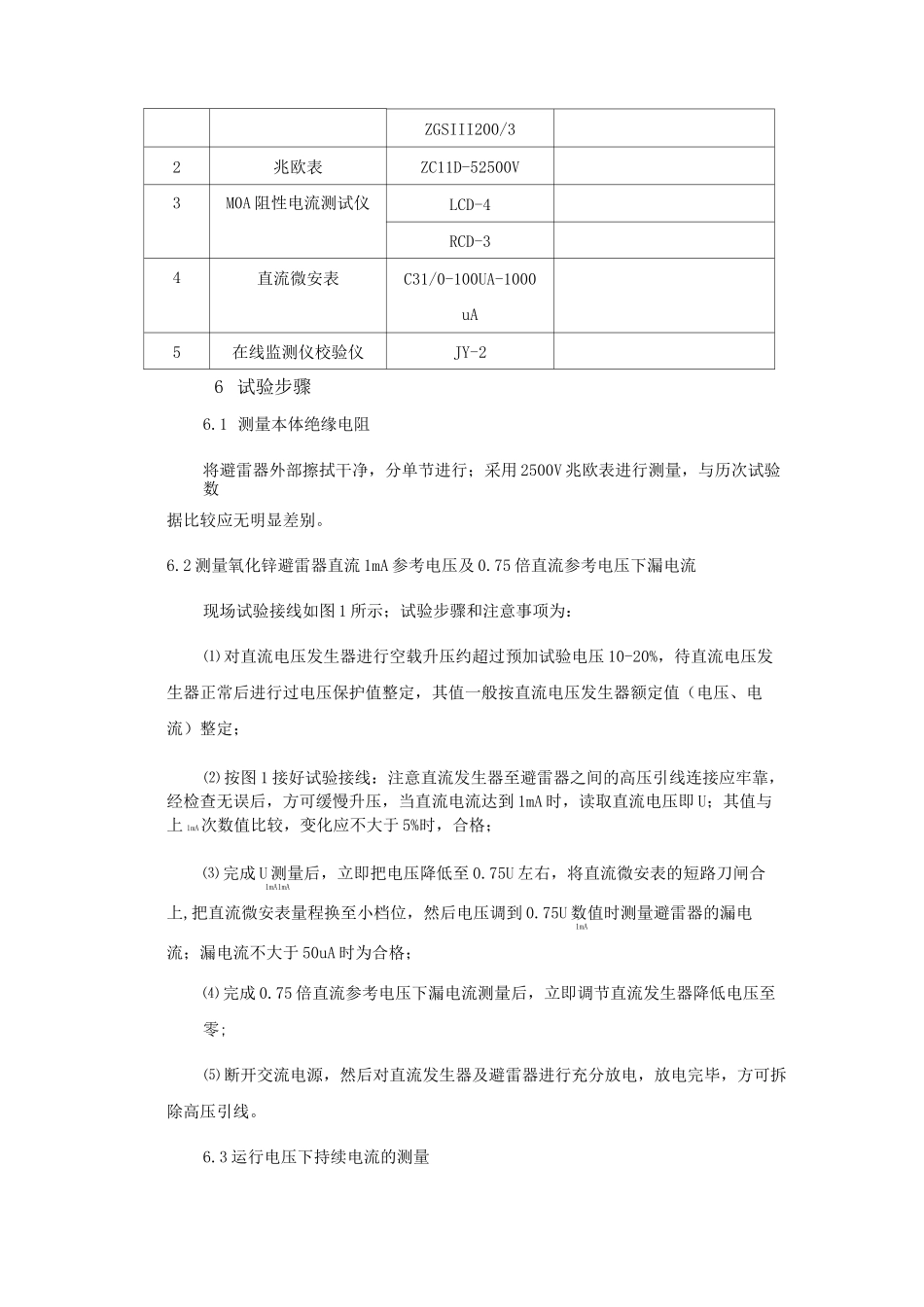

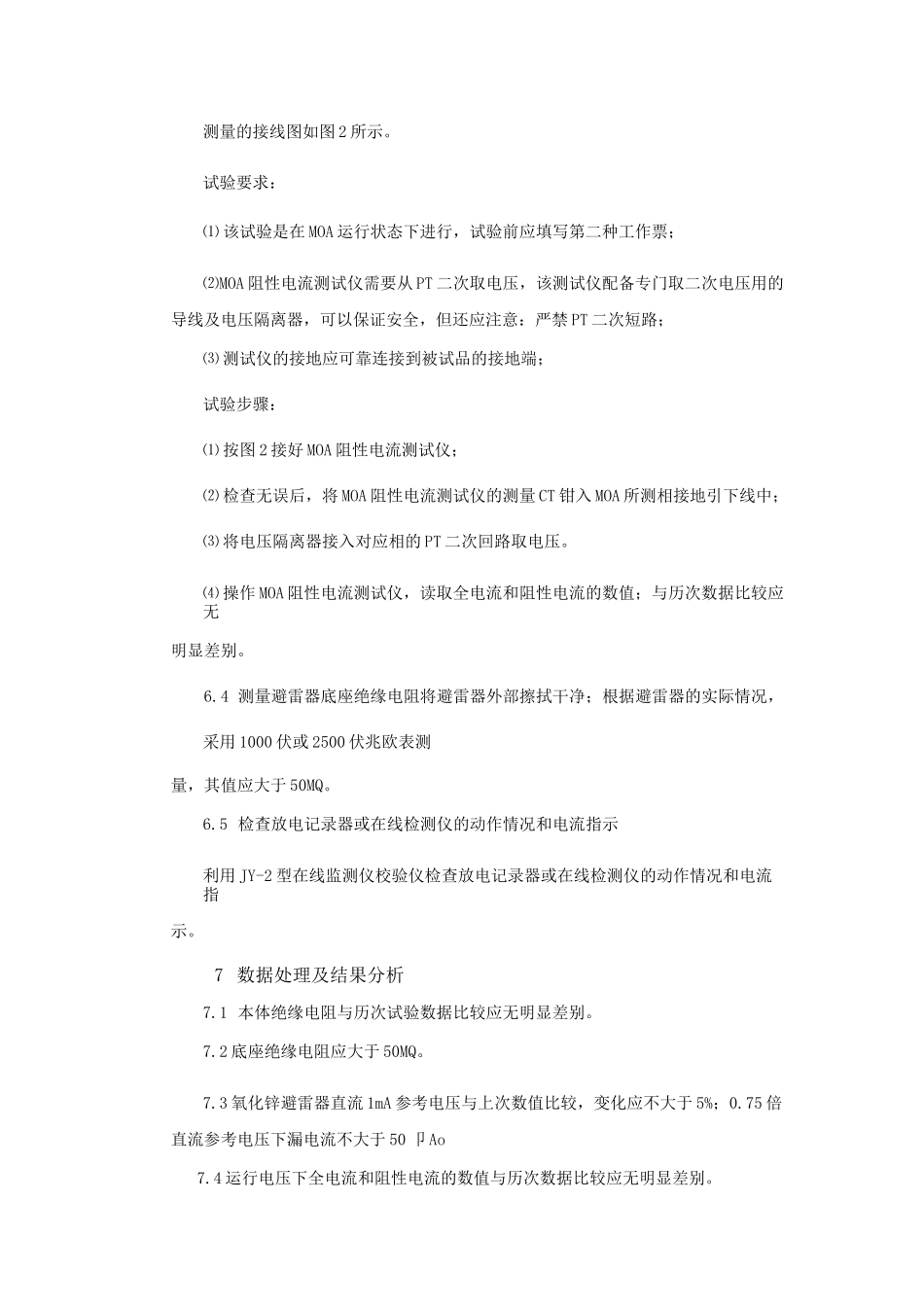

避雷器试验方案1试验目的按试验周期安排，对避雷器按有关标准规定进行试验，为能否再正常投入运行提供试验依据。2标准依据2.1XX省电力有限公司电力设备交接及预防性试验规程2.2DL/T596-2005《电力设备预防性试验规程》2.3GB50150-2006《电气装置安装工程电气设备交接试验标准》2.4避雷器生产厂家技术规范3试验项目3.1测量本体绝缘电阻3.2测量氧化锌避雷器直流1mA参考电压及测量0.75倍直流参考电压下漏电流3.3带电测量运行电压下的持续电流（全电流及阻性电流）3.4测量避雷器基座的绝缘电阻3.5检查放电记录器或在线检测仪的动作情况和电流指示4试验条件该试验需3~5人参加；工作负责人至少具有高压电气试验中级工以上水平，其余人员至少需具备初级工水平。对于安装户外的试品，该试验应在晴天且湿度不大于85%的环境状况下进行；对于安装户内的试品，该试验应湿度不大于85%的环境状况下进行。5仪器设备序号名称型号备注1直流发生器ZGS-II600/4Z-V80/10Z-V600/3ZGSIII200/32兆欧表ZC11D-52500V3M0A阻性电流测试仪LCD-4RCD-34直流微安表C31/0-100UA-1000uA5在线监测仪校验仪JY-26试验步骤6.1测量本体绝缘电阻将避雷器外部擦拭干净，分单节进行；采用2500V兆欧表进行测量，与历次试验数据比较应无明显差别。6.2测量氧化锌避雷器直流1mA参考电压及0.75倍直流参考电压下漏电流现场试验接线如图1所示；试验步骤和注意事项为：⑴对直流电压发生器进行空载升压约超过预加试验电压10-20%，待直流电压发生器正常后进行过电压保护值整定，其值一般按直流电压发生器额定值（电压、电流）整定；⑵按图1接好试验接线：注意直流发生器至避雷器之间的高压引线连接应牢靠，经检查无误后，方可缓慢升压，当直流电流达到1mA时，读取直流电压即U；其值与上1mA次数值比较，变化应不大于5%时，合格；⑶完成U测量后，立即把电压降低至0.75U左右，将直流微安表的短路刀闸合1mA1mA上,把直流微安表量程换至小档位，然后电压调到0.75U数值时测量避雷器的漏电1mA流；漏电流不大于50uA时为合格；⑷完成0.75倍直流参考电压下漏电流测量后，立即调节直流发生器降低电压至零;⑸断开交流电源，然后对直流发生器及避雷器进行充分放电，放电完毕，方可拆除高压引线。6.3运行电压下持续电流的测量测量的接线图如图2所示。试验要求：⑴该试验是在MOA运行状态下进行，试验前应填写第二种工作票；⑵MOA阻性电流测试仪需要从PT二次取电压，该测试仪配备专门取二次电压用的导线及电压隔离器，可以保证安全，但还应注意：严禁PT二次短路；⑶测试仪的接地应可靠连接到被试品的接地端；试验步骤：⑴按图2接好MOA阻性电流测试仪；⑵检查无误后，将MOA阻性电流测试仪的测量CT钳入MOA所测相接地引下线中；⑶将电压隔离器接入对应相的PT二次回路取电压。⑷操作MOA阻性电流测试仪，读取全电流和阻性电流的数值；与历次数据比较应无明显差别。6.4测量避雷器底座绝缘电阻将避雷器外部擦拭干净；根据避雷器的实际情况，采用1000伏或2500伏兆欧表测量，其值应大于50MQ。6.5检查放电记录器或在线检测仪的动作情况和电流指示利用JY-2型在线监测仪校验仪检查放电记录器或在线检测仪的动作情况和电流指示。7数据处理及结果分析7.1本体绝缘电阻与历次试验数据比较应无明显差别。7.2底座绝缘电阻应大于50MQ。7.3氧化锌避雷器直流1mA参考电压与上次数值比较，变化应不大于5%；0.75倍直流参考电压下漏电流不大于50卩Ao7.4运行电压下全电流和阻性电流的数值与历次数据比较应无明显差别。7.5放电记录器或在线检测仪的动作情况和电流指示应正确。8安全注意事项8.1试验中有雇请临时工时，临时工应在有经验的工作人员带领下工作；工作负责人必须向临时工交代清楚带电部位及工作部位。8.2登高作业时，必须系安全带。8.3高空作业时，务必保管好扳手等作业工具，以免掉落。8.4试验场地四周应设围栏，并悬挂“止步，高压危险”标示牌；试验时并派专人监护，严防无关人员闯入。8.5进行直流试验时，试验结束应充分放电后再改接线。8.6试验时，所有试验人员应集中精力，听从工作负责人的指挥。8.7试验操作人员，应站在绝缘垫上操作。8.8试验过程如有异常，应立即...
