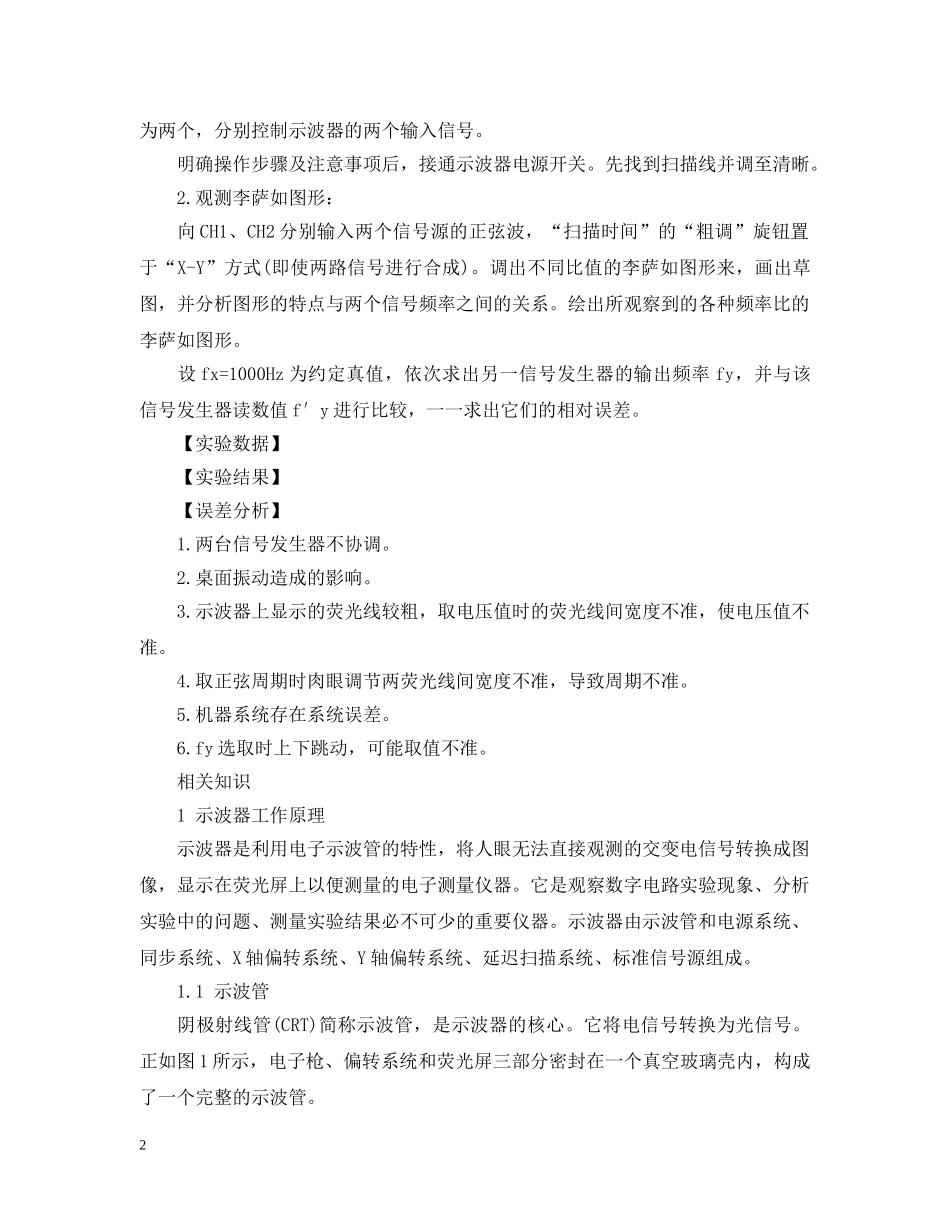

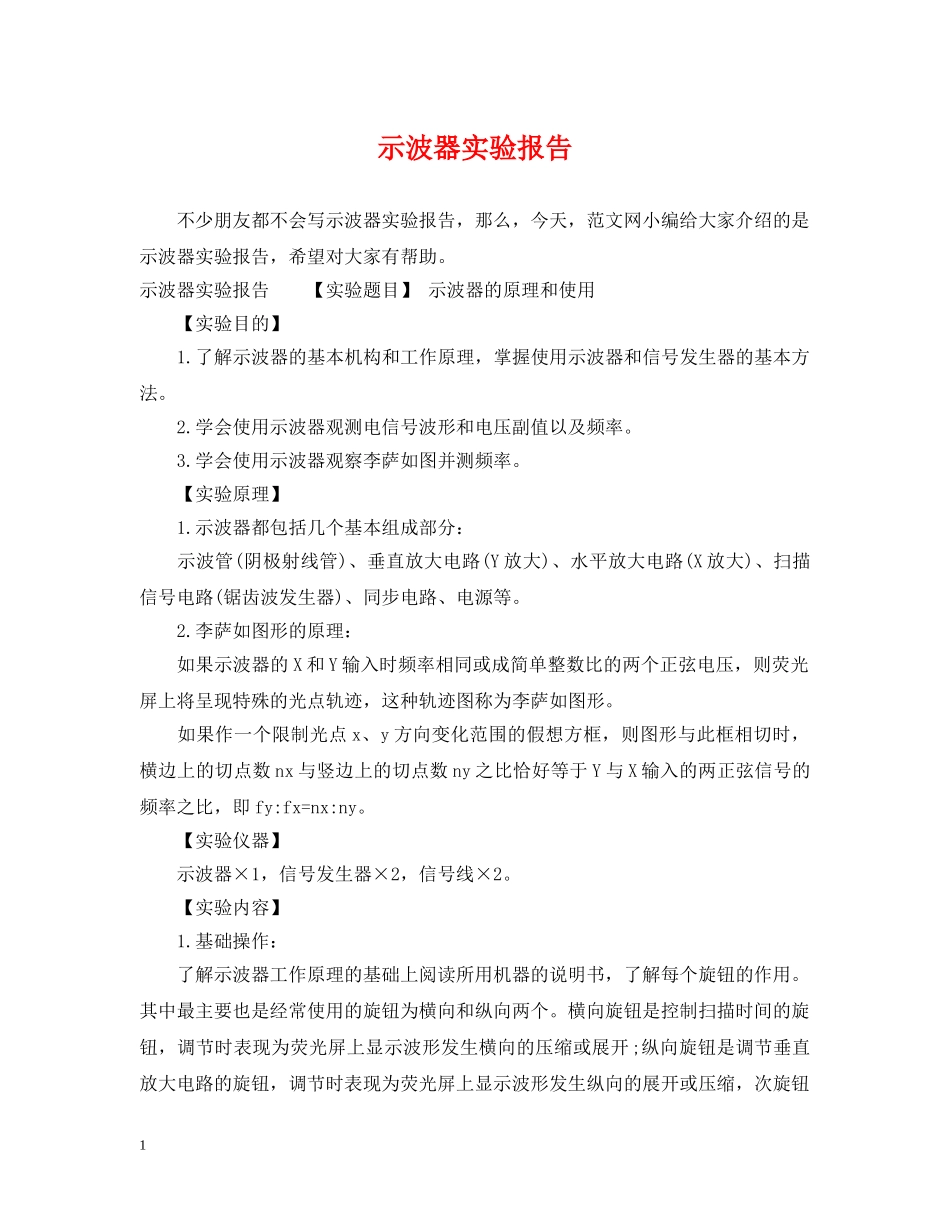

此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。示波器实验报告不少朋友都不会写示波器实验报告，那么，今天，范文网小编给大家介绍的是示波器实验报告，希望对大家有帮助。示波器实验报告【实验题目】示波器的原理和使用【实验目的】1.了解示波器的基本机构和工作原理，掌握使用示波器和信号发生器的基本方法。2.学会使用示波器观测电信号波形和电压副值以及频率。3.学会使用示波器观察李萨如图并测频率。【实验原理】1.示波器都包括几个基本组成部分：示波管(阴极射线管)、垂直放大电路(Y放大)、水平放大电路(X放大)、扫描信号电路(锯齿波发生器)、同步电路、电源等。2.李萨如图形的原理：如果示波器的X和Y输入时频率相同或成简单整数比的两个正弦电压，则荧光屏上将呈现特殊的光点轨迹，这种轨迹图称为李萨如图形。如果作一个限制光点x、y方向变化范围的假想方框，则图形与此框相切时，横边上的切点数nx与竖边上的切点数ny之比恰好等于Y与X输入的两正弦信号的频率之比，即fy:fx=nx:ny。【实验仪器】示波器×1，信号发生器×2，信号线×2。【实验内容】1.基础操作：了解示波器工作原理的基础上阅读所用机器的说明书，了解每个旋钮的作用。其中最主要也是经常使用的旋钮为横向和纵向两个。横向旋钮是控制扫描时间的旋钮，调节时表现为荧光屏上显示波形发生横向的压缩或展开;纵向旋钮是调节垂直放大电路的旋钮，调节时表现为荧光屏上显示波形发生纵向的展开或压缩，次旋钮1此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。为两个，分别控制示波器的两个输入信号。明确操作步骤及注意事项后，接通示波器电源开关。先找到扫描线并调至清晰。2.观测李萨如图形：向CH1、CH2分别输入两个信号源的正弦波，“扫描时间”的“粗调”旋钮置于“X-Y”方式(即使两路信号进行合成)。调出不同比值的李萨如图形来，画出草图，并分析图形的特点与两个信号频率之间的关系。绘出所观察到的各种频率比的李萨如图形。设fx=1000Hz为约定真值，依次求出另一信号发生器的输出频率fy，并与该信号发生器读数值f′y进行比较，一一求出它们的相对误差。【实验数据】【实验结果】【误差分析】1.两台信号发生器不协调。2.桌面振动造成的影响。3.示波器上显示的荧光线较粗，取电压值时的荧光线间宽度不准，使电压值不准。4.取正弦周期时肉眼调节两荧光线间宽度不准，导致周期不准。5.机器系统存在系统误差。6.fy选取时上下跳动，可能取值不准。相关知识1示波器工作原理示波器是利用电子示波管的特性，将人眼无法直接观测的交变电信号转换成图像，显示在荧光屏上以便测量的电子测量仪器。它是观察数字电路实验现象、分析实验中的问题、测量实验结果必不可少的重要仪器。示波器由示波管和电源系统、同步系统、X轴偏转系统、Y轴偏转系统、延迟扫描系统、标准信号源组成。1.1示波管阴极射线管(CRT)简称示波管，是示波器的核心。它将电信号转换为光信号。正如图1所示，电子枪、偏转系统和荧光屏三部分密封在一个真空玻璃壳内，构成了一个完整的示波管。2此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。1.荧光屏现在的示波管屏面通常是矩形平面，内表面沉积一层磷光材料构成荧光膜。在荧光膜上常又增加一层蒸发铝膜。高速电子穿过铝膜，撞击荧光粉而发光形成亮点。铝膜具有内反射作用，有利于提高亮点的辉度。铝膜还有散热等其他作用。当电子停止轰击后，亮点不能立即消失而要保留一段时间。亮点辉度下降到原始值的10%所经过的时间叫做“余辉时间”。余辉时间短于10μs为极短余辉，10μs—1ms为短余辉，1ms—0.1s为中余辉，0.1s-1s为长余辉，大于1s为极长余辉。一般的示波器配备中余辉示波管，高频示波器选用短余辉，低频示波器选用长余辉。由于所用磷光材料不同，荧光屏上能发出不同颜色的光。一般示波器多采用发绿光的示波管，以保护人的眼睛。2.电子枪及聚焦电子枪由灯丝(F)、阴极(K)、栅极(G1)、前加速极(G2)(或称第二栅极)、第一阳极(A1)和第二阳极(A2)组成。它的作用是发射电子并形成很细的高速...
