防水卷材施工规范VIP免费

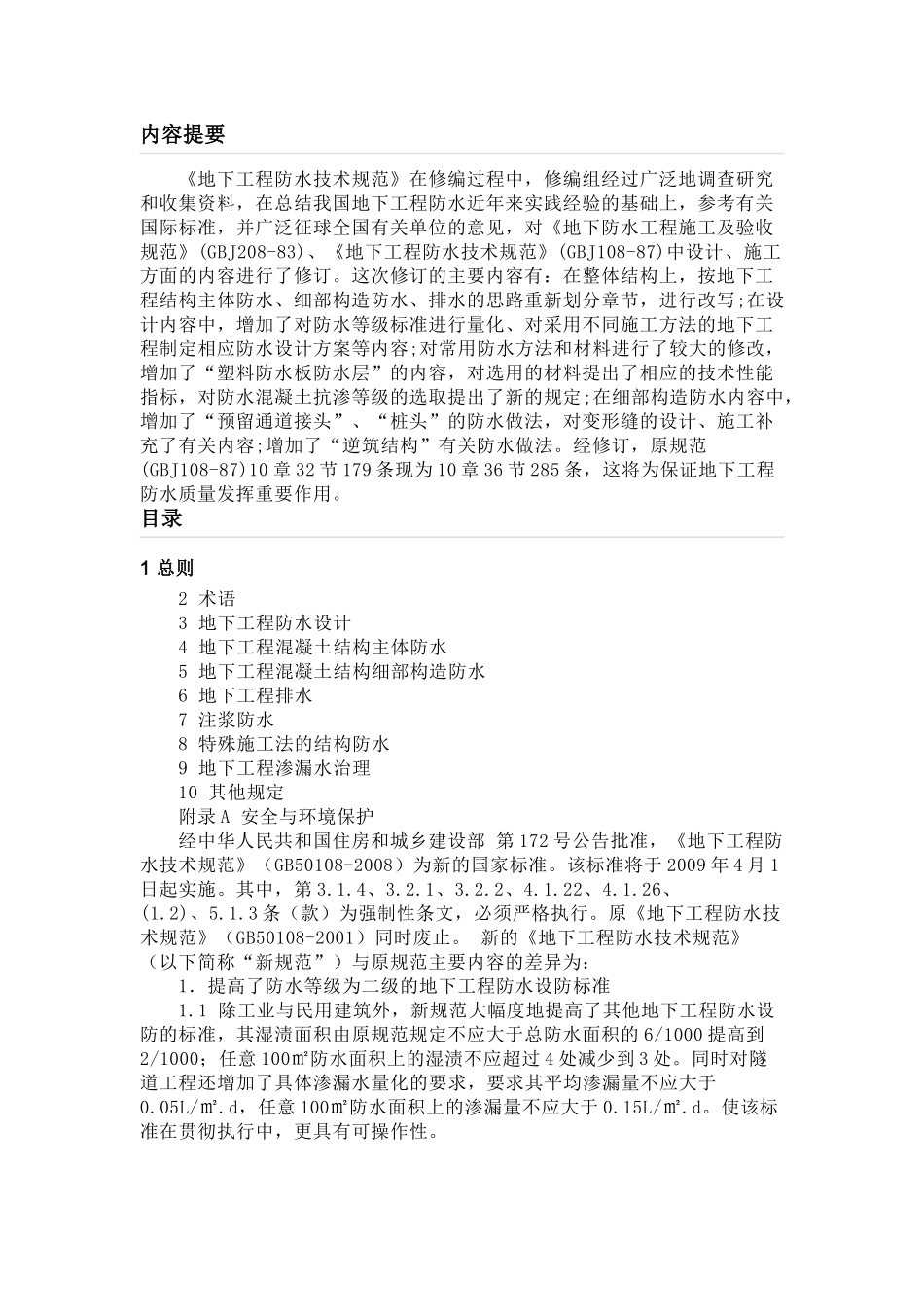

内容提要《地下工程防水技术规范》在修编过程中，修编组经过广泛地调查研究和收集资料，在总结我国地下工程防水近年来实践经验的基础上，参考有关国际标准，并广泛征球全国有关单位的意见，对《地下防水工程施工及验收规范》(GBJ208-83)、《地下工程防水技术规范》(GBJ108-87)中设计、施工方面的内容进行了修订。这次修订的主要内容有：在整体结构上，按地下工程结构主体防水、细部构造防水、排水的思路重新划分章节，进行改写;在设计内容中，增加了对防水等级标准进行量化、对采用不同施工方法的地下工程制定相应防水设计方案等内容;对常用防水方法和材料进行了较大的修改，增加了“塑料防水板防水层”的内容，对选用的材料提出了相应的技术性能指标，对防水混凝土抗渗等级的选取提出了新的规定;在细部构造防水内容中，增加了“预留通道接头”、“桩头”的防水做法，对变形缝的设计、施工补充了有关内容;增加了“逆筑结构”有关防水做法。经修订，原规范(GBJ108-87)10章32节179条现为10章36节285条，这将为保证地下工程防水质量发挥重要作用。目录1总则2术语3地下工程防水设计4地下工程混凝土结构主体防水5地下工程混凝土结构细部构造防水6地下工程排水7注浆防水8特殊施工法的结构防水9地下工程渗漏水治理10其他规定附录A安全与环境保护经中华人民共和国住房和城乡建设部第172号公告批准，《地下工程防水技术规范》（GB50108-2008）为新的国家标准。该标准将于2009年4月1日起实施。其中，第3.1.4、3.2.1、3.2.2、4.1.22、4.1.26、(1.2)、5.1.3条（款）为强制性条文，必须严格执行。原《地下工程防水技术规范》（GB50108-2001）同时废止。新的《地下工程防水技术规范》（以下简称“新规范”）与原规范主要内容的差异为：1．提高了防水等级为二级的地下工程防水设防标准1.1除工业与民用建筑外，新规范大幅度地提高了其他地下工程防水设防的标准，其湿渍面积由原规范规定不应大于总防水面积的6/1000提高到2/1000；任意100㎡防水面积上的湿渍不应超过4处减少到3处。同时对隧道工程还增加了具体渗漏水量化的要求，要求其平均渗漏量不应大于0.05L/㎡.d，任意100㎡防水面积上的渗漏量不应大于0.15L/㎡.d。使该标准在贯彻执行中，更具有可操作性。1.2对处于冻融侵蚀环境中地下工程混凝土的抗冻融循环由原规范不得少于100次提高到不得少于300次，以利于提高地下工程的使用寿命，这是贯彻节能减排的重要措施。2．新型防水材料2.1在主体结构和施工缝的防水措施中，分别增加了膨润土防水材料和渗透结晶型防水材料与预埋注浆管等，这些措施有利于提高防水工程质量。2.2在卷材防水中，增加了本体自粘聚合物沥青防水卷材（含聚酯毡胎体和无胎体）、高分子自粘胶膜防水卷材、聚乙烯丙纶复合防水卷材与膨润土防水材料。3．对部分防水材料指标要求（表）3.1有机和无机防水涂料以及塑料防水板在新、旧规范中的性能对比见表3.1-1、表3.1-2和表3.1-3。表3.1-1有机防水涂料在新、旧规范中的性能对比涂料种类新、旧规范潮湿基面粘结强度(MPa)抗渗性(MPa)浸水168h后表干时间(h)砂浆迎水面砂浆背水面拉伸强度(MPa)断裂伸长率(%)反应型新≥0.5≥0.8≥0.3≥1.7≥400≤12旧≥0.3≥0.6≥0.2≥1.65≥300≤8水乳型新≥0.2≥0.8≥0.3≥0.5≥350≤4旧≥0.6≥0.2聚合物水泥新≥1.0≥0.8≥0.6≥1.5≥80≤4旧≥0.6表3.1-2无机防水涂料在新、旧规范中的性能对比涂料种类新、旧规范抗折强度(MPa)粘结强度(MPa)抗渗性(MPa)第一次第二次掺外加剂、掺合料水泥基防水涂新≥4.0≥1.0≥0.8/料旧水泥基渗透结晶型防水涂料新≥4.0≥1.0≥1.0≥0.8旧≥3.0≥0.8/表3.1-3塑料防水板在新、旧规范中的性能对比项目新、旧规范性能指标乙烯—醋酸乙烯共聚物乙烯—沥青共聚物聚氯乙烯高密度聚乙烯断裂伸长率（%）新≥500≥450≥200≥400旧≥200不透水性，2h(MPa)新≥0.3≥0.3≥0.3≥0.3旧≥0.2低温弯折性新-35℃无裂纹-35℃无裂纹-20℃无裂纹-35℃无裂纹旧-20℃无裂纹热处理尺寸变化率（%）新≤2.0≤2.5≤2.0≤2.0旧≤2.53.2高聚物改性沥青防水卷材的低温柔度由≤-15℃降低到≥-25℃，同时增加了高聚物改性沥青防水卷材的可溶物含量和热老...
