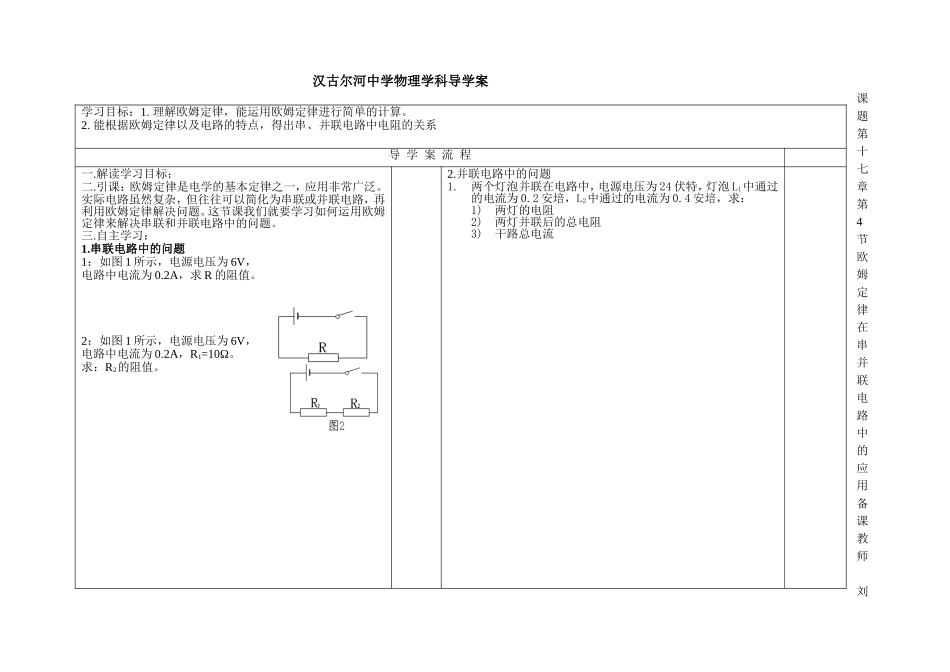

汉古尔河中学物理学科导学案课题第十七章第4节欧姆定律在串并联电路中的应用备课教师刘学习目标：1.理解欧姆定律，能运用欧姆定律进行简单的计算。2.能根据欧姆定律以及电路的特点，得出串、并联电路中电阻的关系导学案流程一.解读学习目标；二.引课：欧姆定律是电学的基本定律之一，应用非常广泛。实际电路虽然复杂，但往往可以简化为串联或并联电路，再利用欧姆定律解决问题。这节课我们就要学习如何运用欧姆定律来解决串联和并联电路中的问题。三.自主学习：1.串联电路中的问题1：如图1所示，电源电压为6V，电路中电流为0.2A，求R的阻值。2：如图1所示，电源电压为6V，电路中电流为0.2A，R1=10Ω。求：R2的阻值。2.并联电路中的问题1.两个灯泡并联在电路中，电源电压为24伏特，灯泡L1中通过的电流为0.2安培，L2中通过的电流为0.4安培，求：1)两灯的电阻2)两灯并联后的总电阻3)干路总电流艳梅2014年__10_月__28_日审签人：编号：九年级物理上ON：18四.小组合作探究：例题1.如图17.4-1所示，电阻R1为10Ω，电源两端电压为6V。开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2为50Ω时，通过电阻R1的电流I；（2）当滑动变阻器接入电路的电阻R3为20Ω时，通过电阻R1的电流I/.通过解这道题你能得出串联电路的什么规律？例题2.如图17.4-2所示，电阻R1为10Ω，电源两端电压为12V。开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2为40Ω时，通过电阻R1的电流I1和电路的总电流I;（2）当滑动变阻器接入电路的电阻R3为20Ω时，通过电阻R1的电流I1/和电路的总电流I/.通过这道题你能得出并联电路的什么规律？五.课堂小结，回馈目标。
