简易数字温度计的设计VIP免费

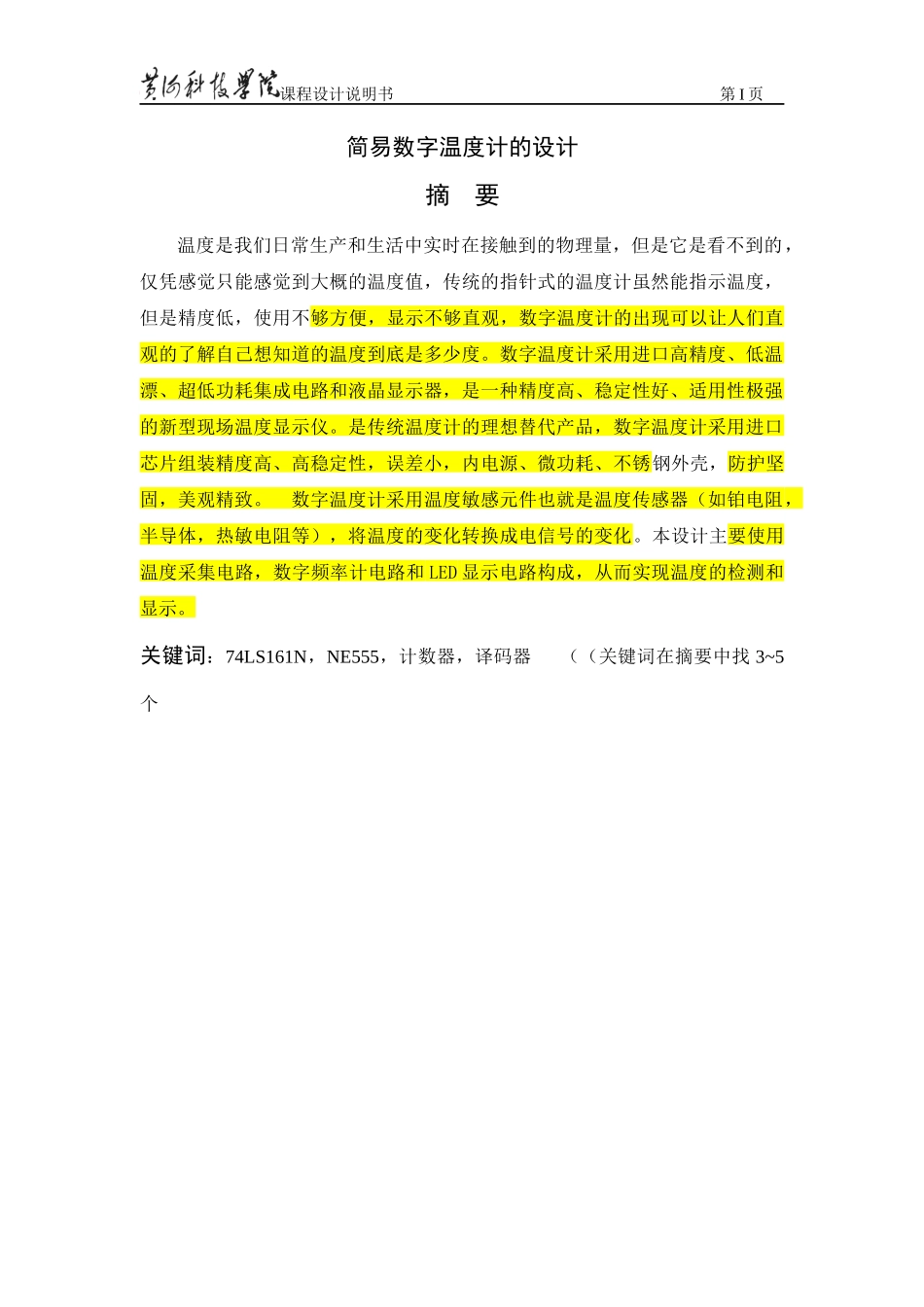

课程设计说明书第I页简易数字温度计的设计摘要温度是我们日常生产和生活中实时在接触到的物理量，但是它是看不到的，仅凭感觉只能感觉到大概的温度值，传统的指针式的温度计虽然能指示温度，但是精度低，使用不够方便，显示不够直观，数字温度计的出现可以让人们直观的了解自己想知道的温度到底是多少度。数字温度计采用进口高精度、低温漂、超低功耗集成电路和液晶显示器，是一种精度高、稳定性好、适用性极强的新型现场温度显示仪。是传统温度计的理想替代产品，数字温度计采用进口芯片组装精度高、高稳定性，误差小，内电源、微功耗、不锈钢外壳，防护坚固，美观精致。数字温度计采用温度敏感元件也就是温度传感器（如铂电阻，半导体，热敏电阻等），将温度的变化转换成电信号的变化。本设计主要使用温度采集电路，数字频率计电路和LED显示电路构成，从而实现温度的检测和显示。关键词：74LS161N，NE555，计数器，译码器（（关键词在摘要中找3~5个课程设计说明书第II页目录1绪论...........................................................................................................................11.1课题描述.....................................................................................................11.2基本工作原理........…….....................................................................................12相关芯片及硬件电路设计……................................................................................22.1555定时器…......................................................................................................22.2热敏电阻...........................................................................................................32.374LS161N芯片.................................................................................................32.4主要电路的电路图及原理..................................................................................42.4.1单稳态振荡电路…....................................................................................42.4.2温度转换为频率电路................................................................................52.4.3译码显示电路..............................................................................................................72.5总体电路图...............................................................................................................................8总结..........................................................................................................10致谢..............................................................................................................11参考文献......................................................................................................................12课程设计说明书第1页1绪论1.1课题描述随着人们生活水平的不断提高和电子技术的发展，人们的生活都向着数字化，智能化发展。，当今社会温度检测系统被广泛的社会生产，生活的各个领域。在工业，环境监测，医疗，家庭等多方面都有应用。因此要求也越来越高，数字温度计就是一个简单的例子。随着温度检测理论与技术的不断更新，温度传感器的种类也越来越多，每种传感器根据其自身特性，都有它自己的应用领域。本设计所介绍的数字温度计与传统的温度计相比，其输出的温度由数字显示，具有读数方便，测温范围广，测温准确，使用范围广，主要用于测温比较准确的场所，或科研实验室使用，可广泛用于需要温度控制的地方。1.2基本工作原理及框图原理：使用温度频率转换电路，根据温度和频率的转换关系，不同的温度对应不同的频率值，转化为相应的频率输出，在显示器中将频率显示出来，显示的频率就是对应的温度值，然后通过计数...
