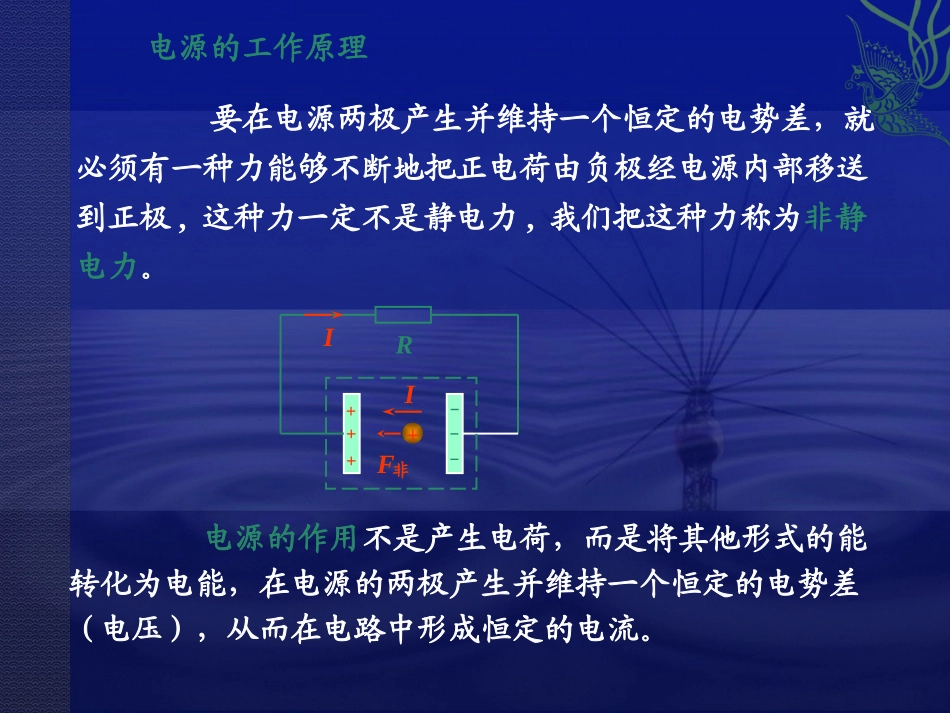

闭合电路欧姆定律水电站的发电机将水的机械能转换为电能，干电池和蓄电池将化学能转换为电能。发电机、干电池、蓄电池等被称为电源。有了电源，才能使电路中的电流像有源之水一样的连续流动，维持用电器的正常工作。电源干电池蓄电池新型电池++++F非RII电源的工作原理要在电源两极产生并维持一个恒定的电势差，就必须有一种力能够不断地把正电荷由负极经电源内部移送到正极,这种力一定不是静电力,我们把这种力称为非静电力。电源的作用不是产生电荷，而是将其他形式的能转化为电能，在电源的两极产生并维持一个恒定的电势差（电压），从而在电路中形成恒定的电流。1.物理意义：表征电源将其它形式能转化为电能本领的物理量。2.定义：非静电力把正电荷从电源负极移到正极所做的功与被移送电量的比。3.电动势在数值上等于电源在没有接入电路时两极间的电压。单位是伏特（V）电源的电动势在数值上等于电路中移动单位电荷时，电源提供的电能．qWE非电源电动势的大小由电源本身的性质所决定的，与其是否接入电路以及电路的构成无关。外电路：电源外部的电路，包括用电器、导线、开关等；内电路：电源内部的电路；外电阻：外电路的总电阻，用R表示；内电阻：内电路的电阻，通常为电源的内电阻，简称内阻，用r表示；外电压：外电路两端的电压，通常称为路端电压,用U外表示；内电压：内电路两端的电压，用U内表示。E=U外+U内实验表明：在闭合电路里，电源电动势等于内、外电压之和。闭合电路欧姆定律：２、表述：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．１、推导：内外UUEIRU外IrU内而rREIIrIRE所以：rREI适用范围：纯电阻电路对纯电阻电路三、路端电压跟负载的关系IrEURrSEIAVP（3）R↓（2（R→∞，（4）R→0，（（R↑→I↓→U´↓→U↑I=0，U´=0,U=E当外电路断开时，路端电压等于电源电动势。→I↑→U´↑→U↓U=0，此时的电流I为短路电流。U´=E，路端电压随着外电阻的增大而增大。路端电压随着外电阻的减小而减小。rREIrEI/短四、路端电压U随电流I变化的图象．（1）图象的函数表达IrEUUUIIEEE/rE/r（2）图象的物理意义①在纵轴上的截距表示电源的电动势ErEI/短②在横轴上的截距表示电源的短路电流③图象斜率的绝对值表示电源的内阻【注意】若纵轴的原点不在两轴交点时，此结论不成立r=△U/△I00由于闭合电路中内、外电路的电流相等，内外UUE所以由IUIUEI内外得：1．电源提供的功率（电源功率）：EIP总2．电源的输出功率（外电路得到的功率）IUP外外3．电源内阻上的热功率rIIUP2内内rRREUPPE电源的效率:电源的最大输出功率rErErRRrrRREP44422222当内外电阻相等时，电源的输出功率最大为rEPm42oRP出Pmr
