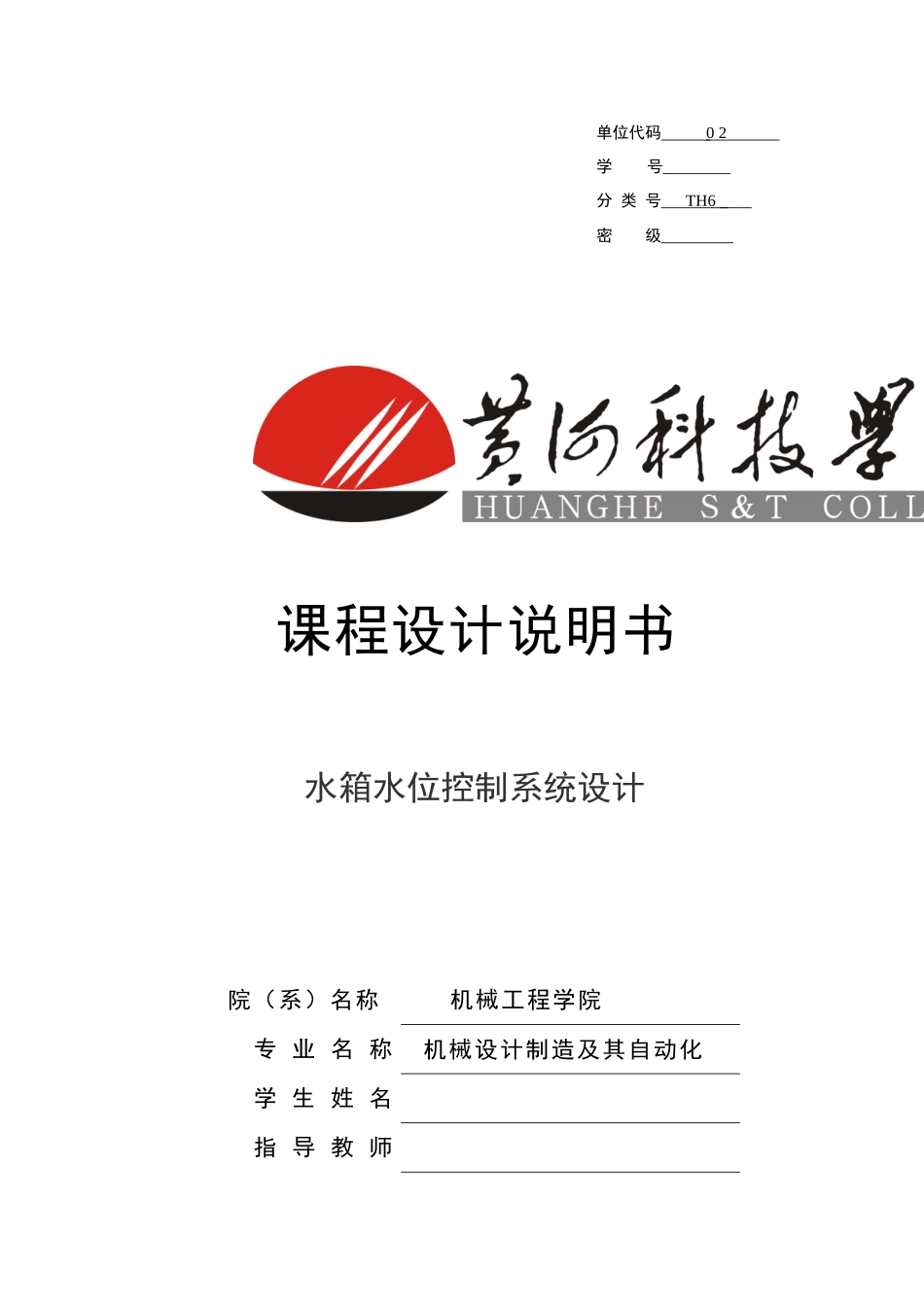

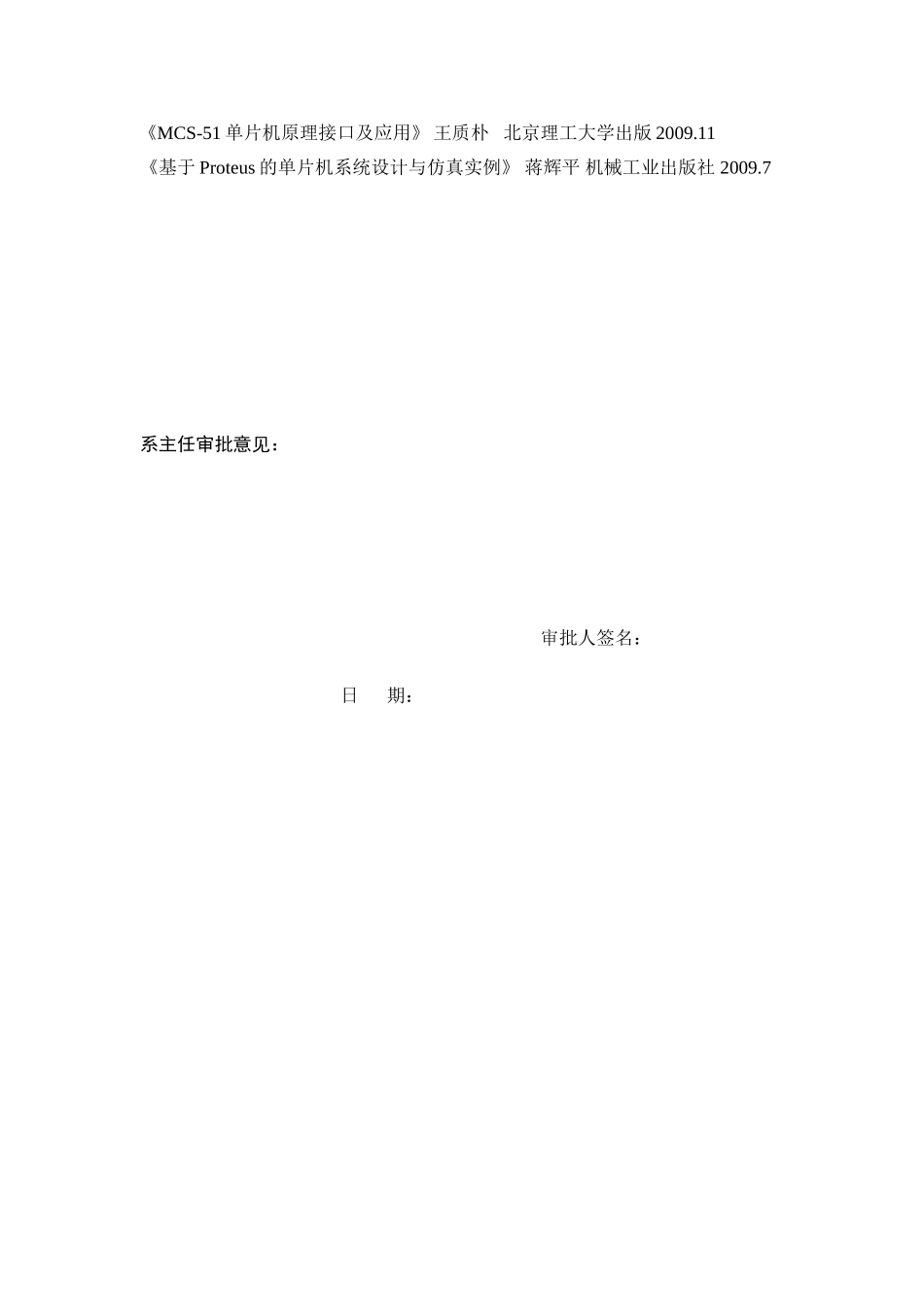

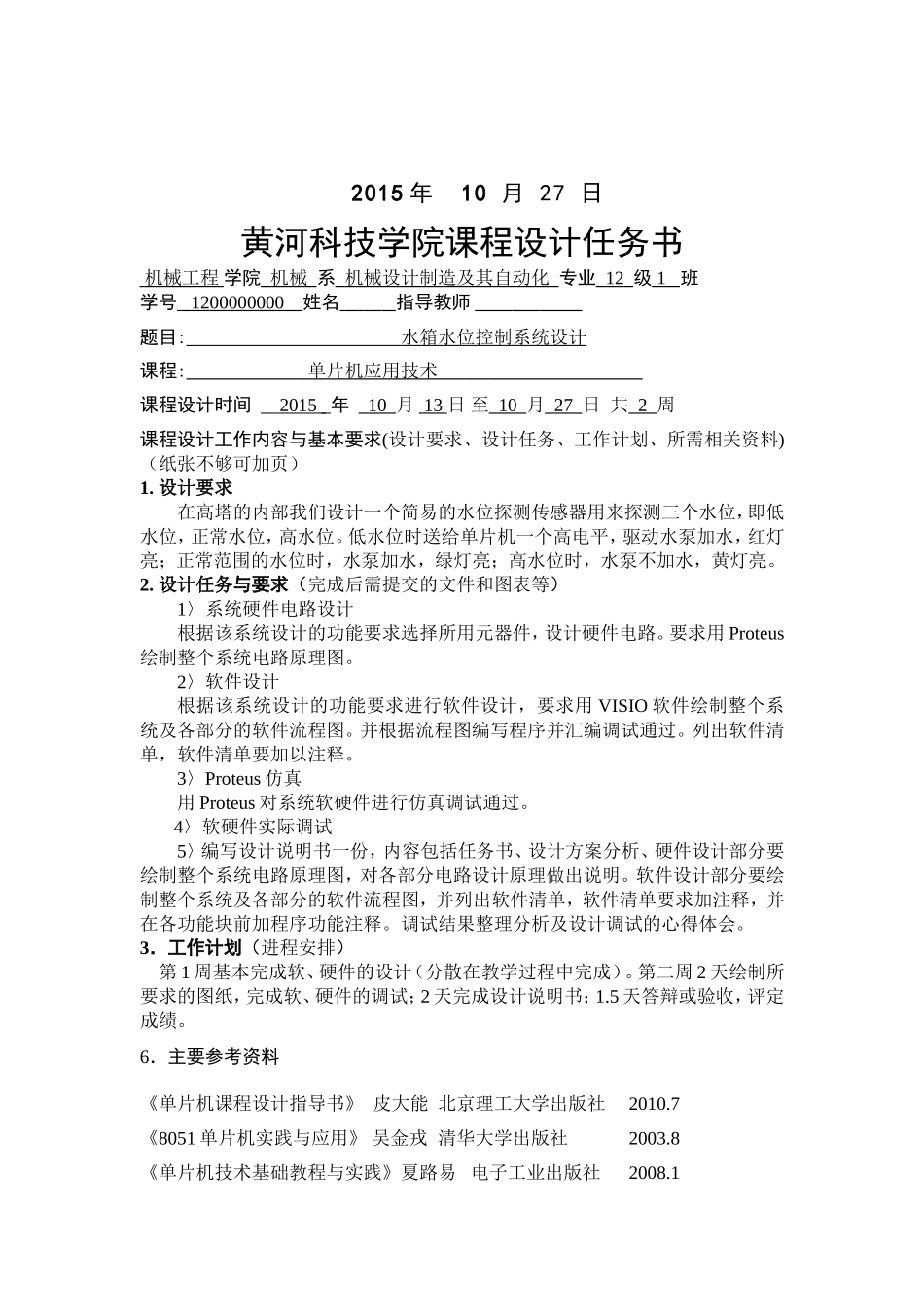

单位代码02学号分类号TH6密级课程设计说明书水箱水位控制系统设计院（系）名称机械工程学院专业名称机械设计制造及其自动化学生姓名指导教师2015年10月27日黄河科技学院课程设计任务书机械工程学院机械系机械设计制造及其自动化专业12级1班学号1200000000姓名指导教师题目:水箱水位控制系统设计课程:单片机应用技术课程设计时间2015年10月13日至10月27日共2周课程设计工作内容与基本要求(设计要求、设计任务、工作计划、所需相关资料)（纸张不够可加页）1.设计要求在高塔的内部我们设计一个简易的水位探测传感器用来探测三个水位，即低水位，正常水位，高水位。低水位时送给单片机一个高电平，驱动水泵加水，红灯亮；正常范围的水位时，水泵加水，绿灯亮；高水位时，水泵不加水，黄灯亮。2.设计任务与要求（完成后需提交的文件和图表等）1〉系统硬件电路设计根据该系统设计的功能要求选择所用元器件，设计硬件电路。要求用Proteus绘制整个系统电路原理图。2〉软件设计根据该系统设计的功能要求进行软件设计，要求用VISIO软件绘制整个系统及各部分的软件流程图。并根据流程图编写程序并汇编调试通过。列出软件清单，软件清单要加以注释。3〉Proteus仿真用Proteus对系统软硬件进行仿真调试通过。4〉软硬件实际调试5〉编写设计说明书一份，内容包括任务书、设计方案分析、硬件设计部分要绘制整个系统电路原理图，对各部分电路设计原理做出说明。软件设计部分要绘制整个系统及各部分的软件流程图，并列出软件清单，软件清单要求加注释，并在各功能块前加程序功能注释。调试结果整理分析及设计调试的心得体会。3．工作计划（进程安排）第1周基本完成软、硬件的设计（分散在教学过程中完成）。第二周2天绘制所要求的图纸，完成软、硬件的调试；2天完成设计说明书；1.5天答辩或验收，评定成绩。6．主要参考资料《单片机课程设计指导书》皮大能北京理工大学出版社2010.7《8051单片机实践与应用》吴金戎清华大学出版社2003.8《单片机技术基础教程与实践》夏路易电子工业出版社2008.1《MCS-51单片机原理接口及应用》王质朴北京理工大学出版2009.11《基于Proteus的单片机系统设计与仿真实例》蒋辉平机械工业出版社2009.7系主任审批意见：审批人签名：日期：摘要我们可以采用单片机系统实现了水塔水位的自动控制，设计出一种低成本、高使用价值的水塔水位控制器。该系统具有水位检测，低水位高水位报警以及自动加水等功能。本设计过程中主要采用传感技术、单片机技术、光报警技术以及弱电控制强电技术。检测系统采用铜针探测结构简单、制造成本低、灵敏度高。并采用AT89C2051单片机系统控制整个电路的信号处理以及采用光电耦合和继电器来实现弱电控制强电从而实现加水系统的自动控制。该系统可以完成光报警，水位自动检测，上水停水等工作。并能有效保证液面高度始终处于较理想范围，该系统制造成本低、结构简单、感应度高、绿色环保可用于各种液体的储存。关键词:单片机，自动检测，自动控制AbstractWecanusemicro-controllersystemusingcoolingtowerstoachievethelevelofautomation,designalowcostandhighpracticalvalueofthewatertowerwaterlevelcontroller.Thesystemhasthewaterleveldetection,lowwaterhighwaterlevelalarmandautomaticfunctionssuchasaddingwater.Thedesignprocessmainlyusesthesensortechnology,singlechiptechnology,opticaltechnologyandtheweakcontrolthestrongpolicepowertechnology.Detectionsystemusingsimplesystemfordetectionofcopperneedles,resultinginthelowandhighsensitivity.AT89C2051SCMsystemcontrolbyusingthecircuitofsignalprocessingandtheuseofopticalcouplingandweakcontrolrelaystoachievestrongpowertorealizeautomaticcontrolofwatersystems.Itcanautomaticallydetectthewaterlevel,lightalarm,alltheworkwithoutwatercycle,toensurebettersurfaceheightisalwayswithinthecontextofitsstructuresimple,lowcosthighsensitivity,significantenergyisusedinvariouskindofidealequipmentforhigh-levelliquidstorage.Keywords:SCM,Automaticmonitor...
