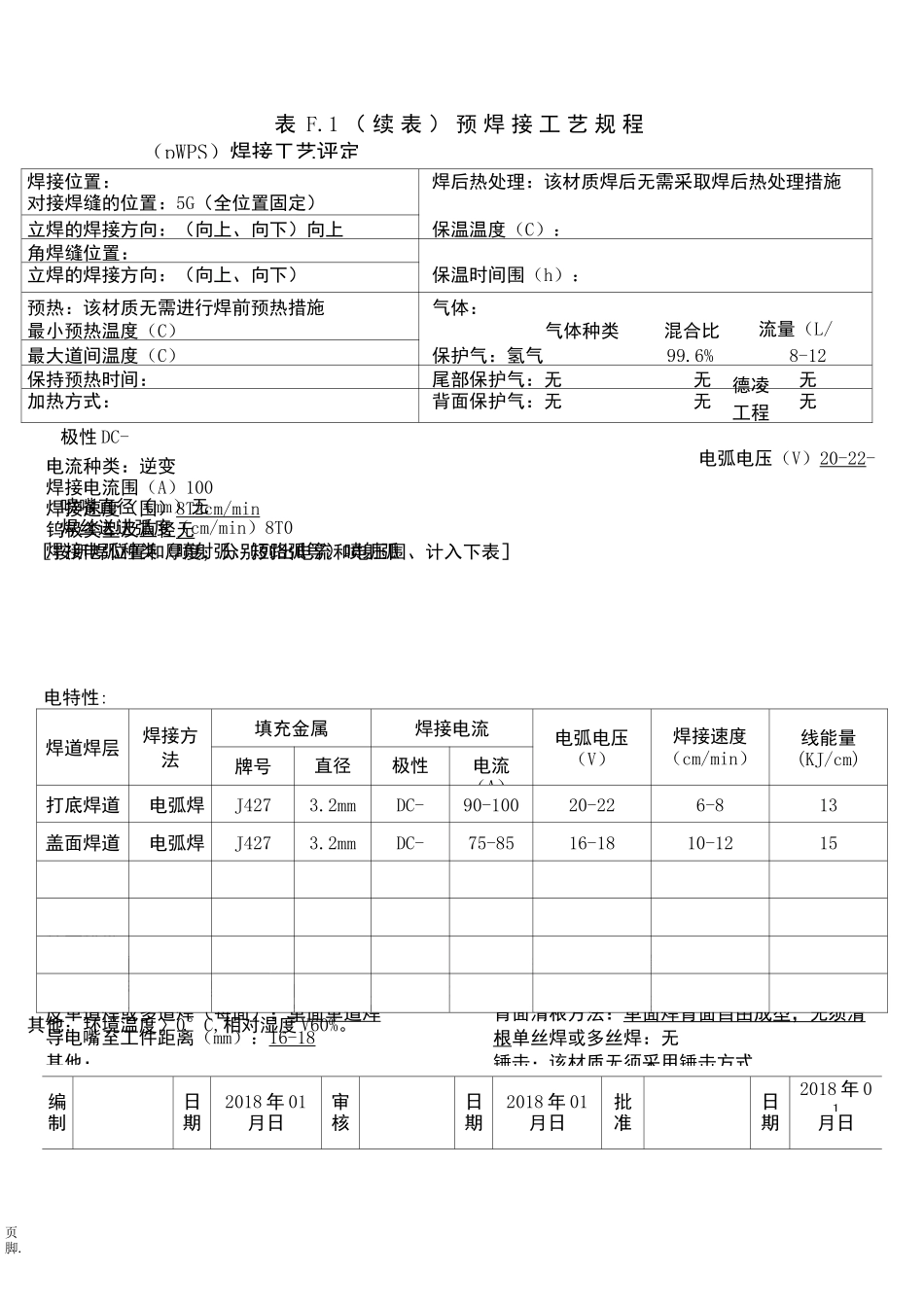

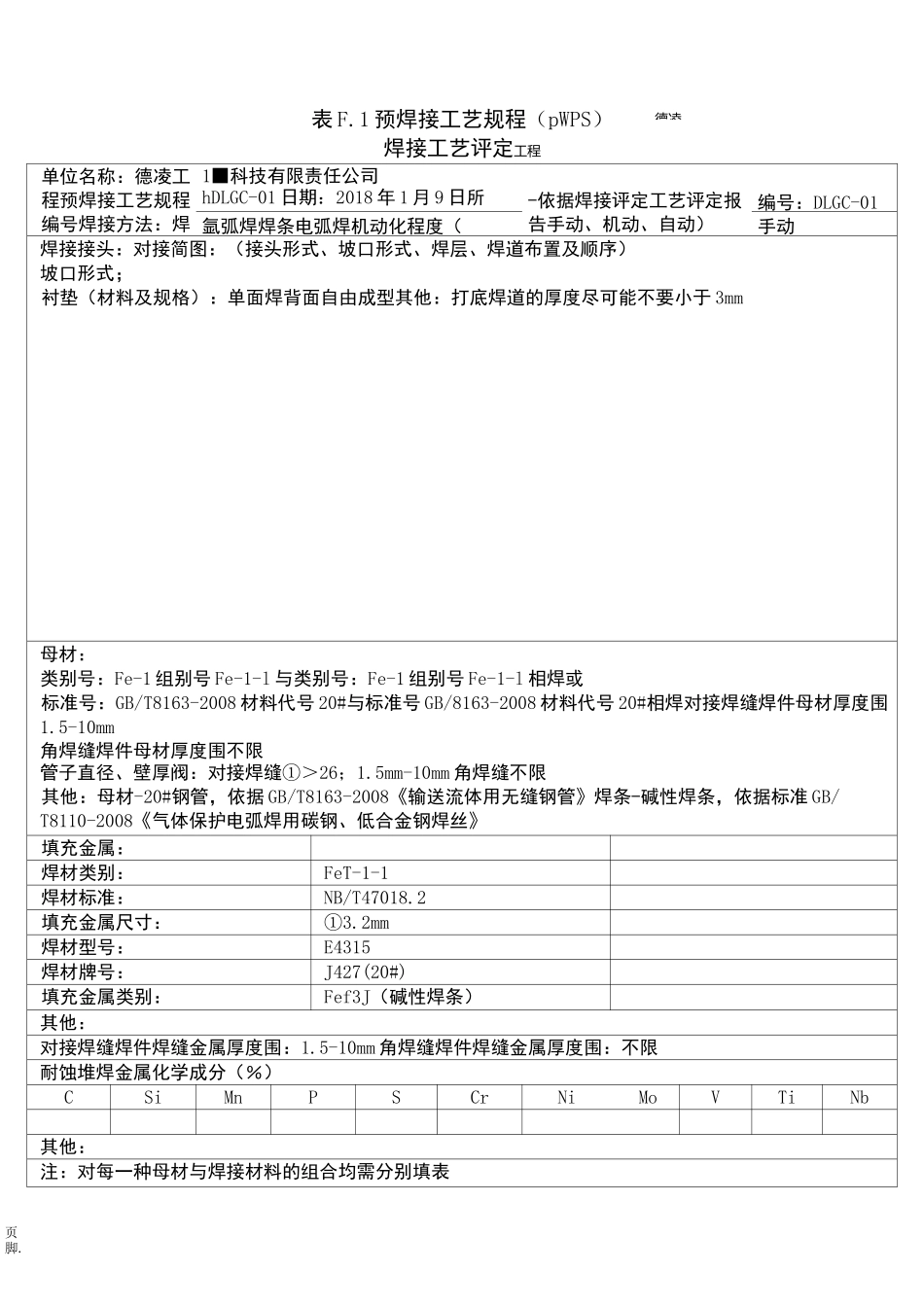

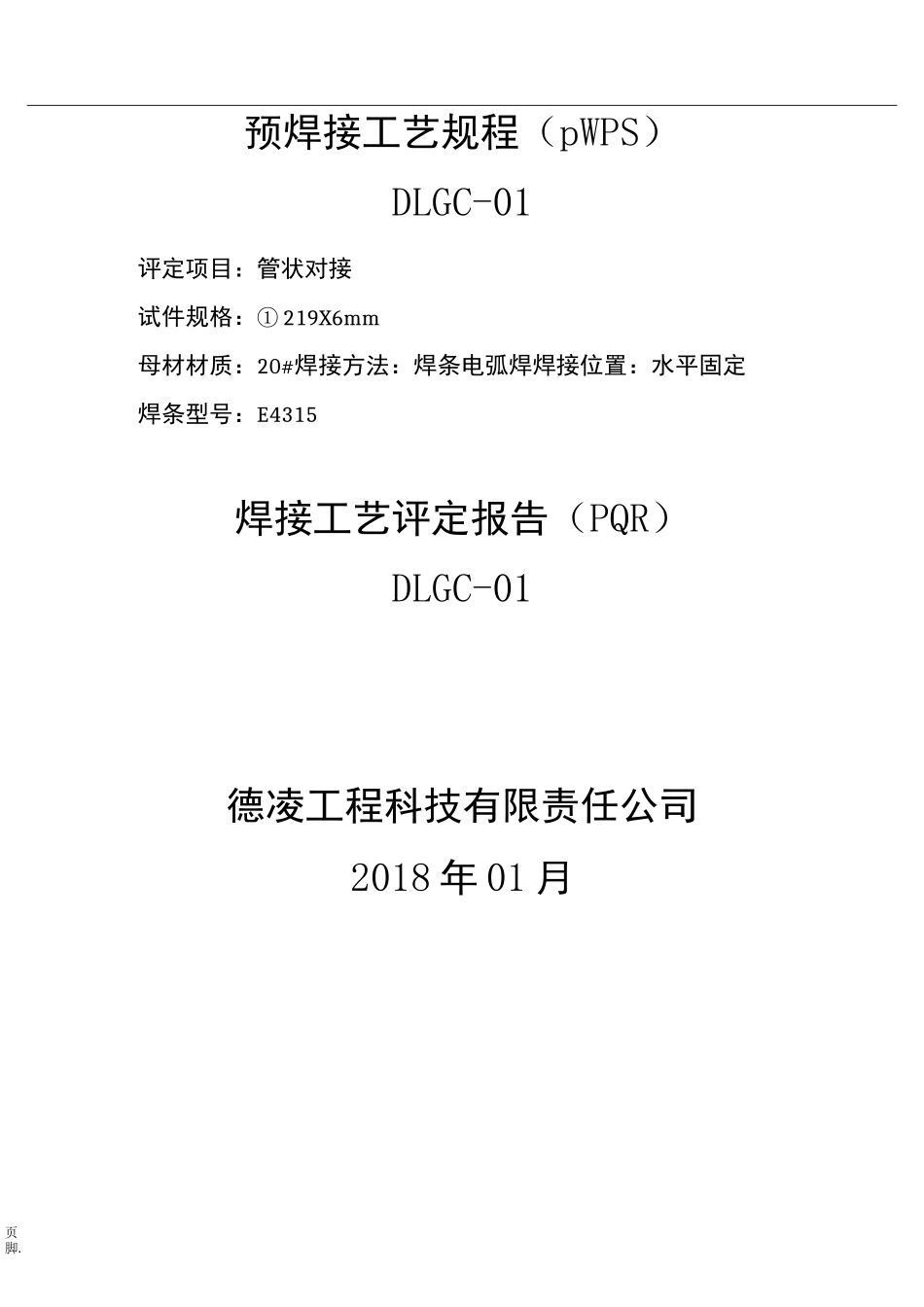

页脚.预焊接工艺规程（pWPS）DLGC-01评定项目：管状对接试件规格：①219X6mm母材材质：20#焊接方法：焊条电弧焊焊接位置：水平固定焊条型号：E4315焊接工艺评定报告（PQR）DLGC-01德凌工程科技有限责任公司2018年01月页脚.德凌表F.1预焊接工艺规程（pWPS）焊接工艺评定工程单位名称：德凌工程预焊接工艺规程编号焊接方法：焊1■科技有限责任公司hDLGC-01日期：2018年1月9日所-依据焊接评定工艺评定报告手动、机动、自动）编号：DLGC-01氩弧焊焊条电弧焊机动化程度（手动焊接接头：对接简图：（接头形式、坡口形式、焊层、焊道布置及顺序）坡口形式；衬垫（材料及规格）：单面焊背面自由成型其他：打底焊道的厚度尽可能不要小于3mm母材：类别号：Fe-1组别号Fe-1-l与类别号：Fe-1组别号Fe-1-l相焊或标准号：GB/T8163-2008材料代号20#与标准号GB/8163-2008材料代号20#相焊对接焊缝焊件母材厚度围1.5-10mm角焊缝焊件母材厚度围不限管子直径、壁厚阀：对接焊缝①＞26；1.5mm-10mm角焊缝不限其他：母材-20#钢管，依据GB/T8163-2008《输送流体用无缝钢管》焊条-碱性焊条，依据标准GB/T8110-2008《气体保护电弧焊用碳钢、低合金钢焊丝》填充金属：焊材类别：FeT-1-1焊材标准：NB/T47018.2填充金属尺寸：①3.2mm焊材型号：E4315焊材牌号：J427(20#)填充金属类别：Fef3J（碱性焊条）其他：对接焊缝焊件焊缝金属厚度围：1.5-10mm角焊缝焊件焊缝金属厚度围：不限耐蚀堆焊金属化学成分（％）CSiMnPSCrNiMoVTiNb其他：注：对每一种母材与焊接材料的组合均需分别填表页脚.表F.1（续表）预焊接工艺规程（pWPS）焊接工艺评定电流种类：逆变焊接电流围（A）100焊接速度（围）8T2cm/min钨极类型及直径无焊接电弧种类（喷射弧、短路弧等）喷射弧技术措施：摆动焊或不摆动焊：不摆动焊前清理和层前清理：除锈、油渍污垢、表面氧化皮单道焊或多道焊（每面）：单面单道焊导电嘴至工件距离（mm）：16-18其他：摆动措施：打底焊道轻微向两侧移动填充、盖面焊道做横向移动背面清根方法：单面焊背面自由成型，无须清根单丝焊或多丝焊：无锤击：该材质无须采用锤击方式焊接位置：焊后热处理：该材质焊后无需采取焊后热处理措施对接焊缝的位置：5G（全位置固定）立焊的焊接方向：（向上、向下）向上保温温度（C）：角焊缝位置：立焊的焊接方向：（向上、向下）保温时间围（h）：预热：该材质无需进行焊前预热措施气体：最小预热温度（C）气体种类混合比流量（L/min）最大道间温度（C）保护气：氢气99.6%8-12保持预热时间：尾部保护气：无无无加热方式：背面保护气：无无无极性DC-电弧电压（V）20-22-喷嘴直径（mm）无焊丝送进弧度（cm/min）8T0［按所焊位置和厚度，分别列出电流和电压围、计入下表］焊道焊层焊接方法填充金属焊接电流电弧电压（V）焊接速度（cm/min）线能量(KJ/cm)牌号直径极性电流（A）打底焊道电弧焊J4273.2mmDC-90-10020-226-813盖面焊道电弧焊J4273.2mmDC-75-8516-1810-1215其他：环境温度〉0°C,相对湿度V60%。编日2018年01审日2018年01批日2018年01制期月日核期月日准期月日德凌工程电特性:页脚.表F.2焊接工艺评定报告（PRQ）德凌焊接工艺评定工程单位名称：德凌工程科技有限责任公司预焊接工艺规程编号：DLGC-01日期：2018年1月9日所依据焊接评定工艺评定报告编号：DLGC-01焊接方法：焊丝氩弧焊焊条电弧焊机动化程度（手工、半自动、自动）手工、半自动接头简图：（坡口形式、尺寸、衬垫、每种焊接方法或焊接工艺的焊缝金属厚度）母材：材料标准：GB/T8163焊后热处理：该材质焊后无需采取焊后热处理措施保温温度（C）：材料代号：20#保温时间围（h）：类、组别号Fe-1类、组别号Fe-1-1相焊厚度：6mm气体：气体种类混合比流量（L/min）保护气：氢气99.6%8-12尾部保护气：无无无背面保护气：无无无直径：①219其他：填充金属：焊材类别：FeT-1-1电特性：电流种类：逆变焊材标准：NB/T47018.2极性：DC-焊材型号：E4315钨极尺寸：无焊材牌号：J427焊接电流（A）:100焊材规格：①3.2mm电弧电压（V）:18-20焊缝金属厚度：6mm焊接电弧种类：短路弧填充金属类别：Fef3J（碱性焊条）其他：最大线能...
